集成BLDC电机电调圆形驱动控制板设计

这款集成式BLDC电机与电调一体化组件，核心面向小尺寸紧凑安装空间的动力驱动场景，常见于小型协作机器人关节、桌面级精密转台、航拍云台动力单元、微型AGV驱动轮这类对安装体积、走线复杂度有严苛要求的设备中。不同于传统分体式电机加外置电调的布局，该设计将无刷直流电机本体、电子调速器功率驱动回路、主控单元全部整合在直径36mm的圆形PCB堆叠结构内，整套组件安装时仅需预留对应直径的圆形沉台空间，无需额外规划电调的独立安装位，也省去了电机与电调之间三相动力线的外接走线，能大幅降低动力系统的装配复杂度，减少接插件带来的接触不良隐患。

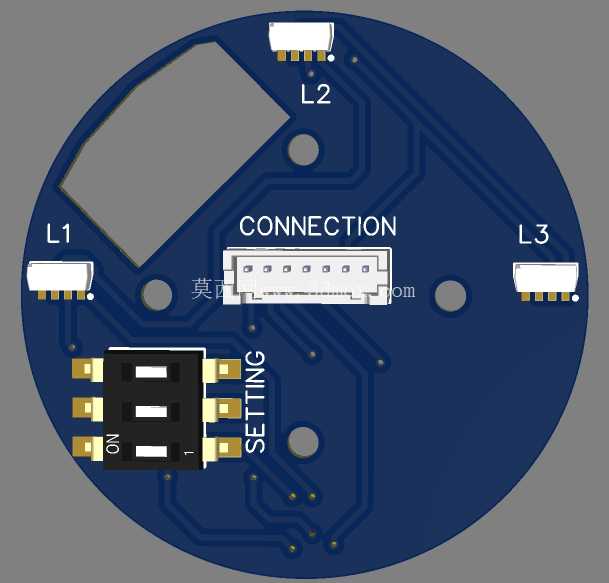

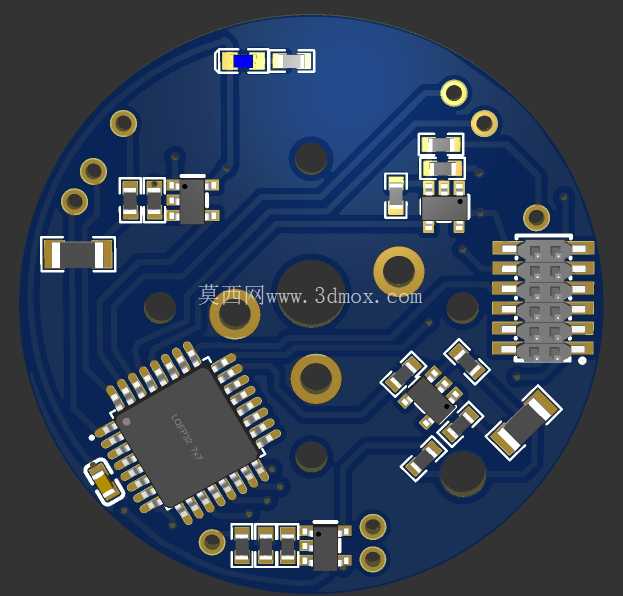

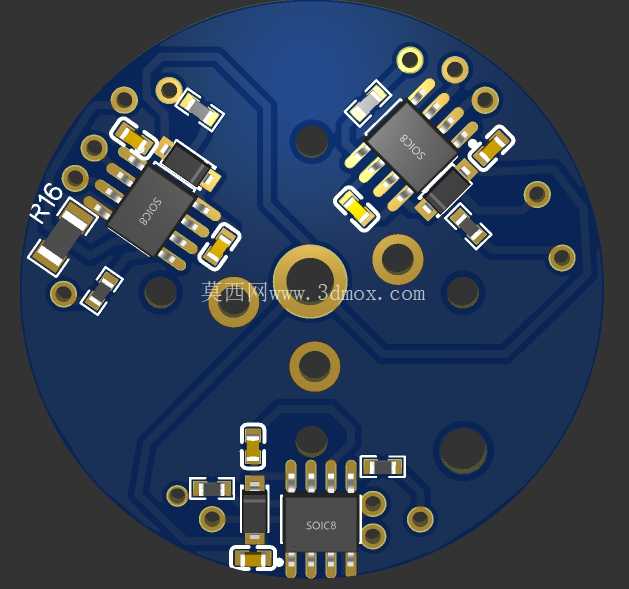

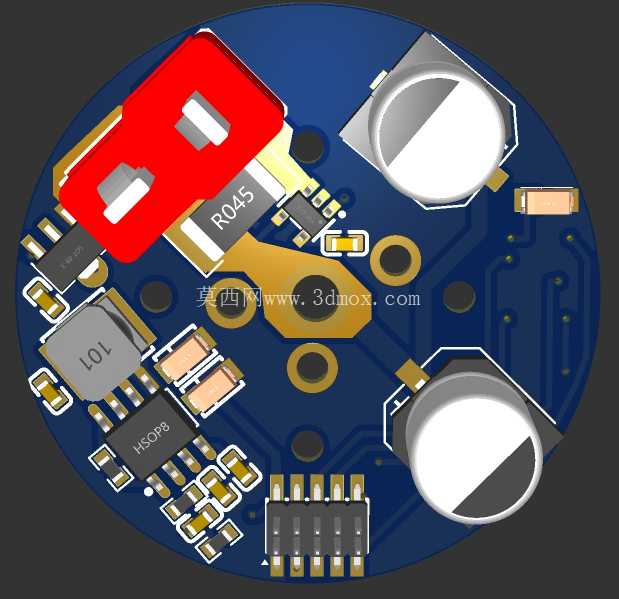

从功能配置来看，整套驱动单元采用STM32F103作为主控芯片，除了基础的电机换相驱动、转速闭环控制能力外，板载预留了CAN总线接口、模拟量输入接口、串行通信接口三类通信通道，可适配不同上位机的控制需求：CAN总线接口适合多节点分布式设备组网，比如多关节机器人内部各关节的联动控制，抗干扰能力强、通信延迟低；模拟量输入通道可直接对接电位器、模拟传感器输出信号，适配简单的调速、位置控制场景；串行通信接口则适合调试阶段的参数配置、单设备点对点控制场景。电源连接端采用T型连接器设计，接插时具备防呆特性，大电流接触区域做了镀金处理，能承载50A的持续工作电流，满足高功率密度下的动力输出需求。板载还设置了3颗LED指示灯，可用于设备上电状态、故障告警、通信状态的直观指示，现场调试时无需连接上位机就能快速判断设备运行状态。

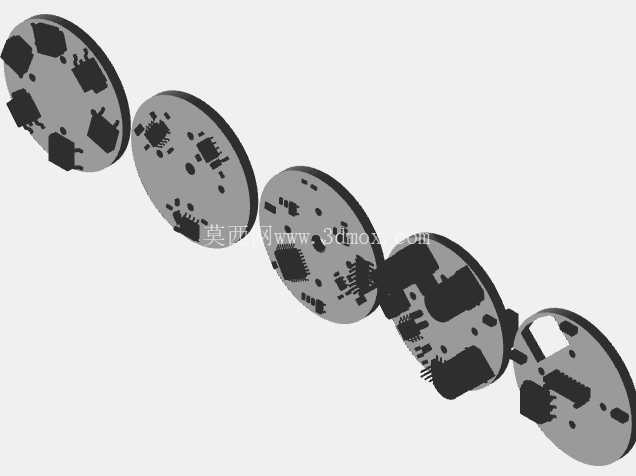

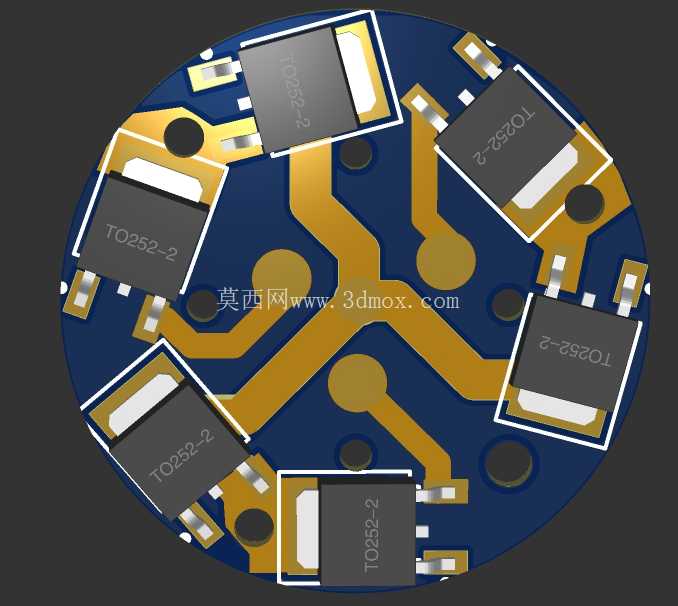

结构设计上采用1层铝基板加4层FR4板的堆叠方案，底层铝基板直接贴合电机定子外壳，既作为功率MOS管、电源回路的散热载体，又能通过电机壳体将工作热量快速散出，解决小空间内大电流驱动的散热难题；上层FR4板布置主控芯片、信号调理电路、通信接插件，功率回路与信号回路分层布置，能有效降低大电流开关过程对弱信号采样的电磁干扰。PCB板上预留的三个圆形安装孔位呈120度均匀分布，可直接通过M3螺丝固定在电机端盖上，安装公差控制在±0.1mm范围内，保证驱动板与电机轴的同轴度，避免旋转部件与板上元件产生干涉。功率回路的MOS管采用低内阻型号，布局时紧贴铝基板散热区域，栅极驱动回路做了等长布线处理，保证三相桥臂开关动作的一致性，降低换相过程中的转矩脉动。

实际选型应用时，需要注意安装边界的预留：整套组件轴向堆叠高度控制在12mm以内，安装时除了径向36mm的直径空间外，轴向需要预留至少15mm的安全间隙，避免接插件、电容等高元件与周边结构产生碰撞。信号接插件采用1.27mm间距的排针布局，出线方向垂直于PCB板面，若设备内部走线空间紧张，也可更换为卧式接插件调整出线方向，板上预留了对应的焊盘位置。视觉通信相关的电路做了独立的屏蔽处理，可外接视觉传感器做低速位置反馈，适配需要视觉定位的小型动力场景。不同于通用型外置电调，该一体化设计的参数匹配在板级设计阶段就已完成，用户无需自行调整电调进角、启动功率等参数，装配完成后即可直接通过对应通信接口下发控制指令，大幅缩短设备的开发调试周期。在小型服务机器人、便携式电动工具、精密医疗驱动部件这类对体积、重量、可靠性都有较高要求的场景中，这类集成式驱动方案相比分体方案能减少30%以上的动力系统占用空间，同时降低动力线走线带来的EMC整改难度，提升整套设备的运行稳定性。
