研讨会用组合式工装夹具结构设计

这套组合式工装结构，最初的设计出发点是面向小型零部件加工演示、装配实训类场景的实操需求，在教学研讨、工艺验证环节里，这类工装不需要适配重型加工的载荷要求，但对拆装便捷性、结构展示清晰度有明确要求。从实际应用场景来看，它既可以作为铸造工艺实训中砂芯定位、小型模件组配的辅助工装，也能在装配技能研讨现场作为标准化演示载体，让参与人员快速理解多构件组合定位的逻辑，不需要额外加工复杂的专用基座，就能完成不同规格小型零件的装夹定位演示。

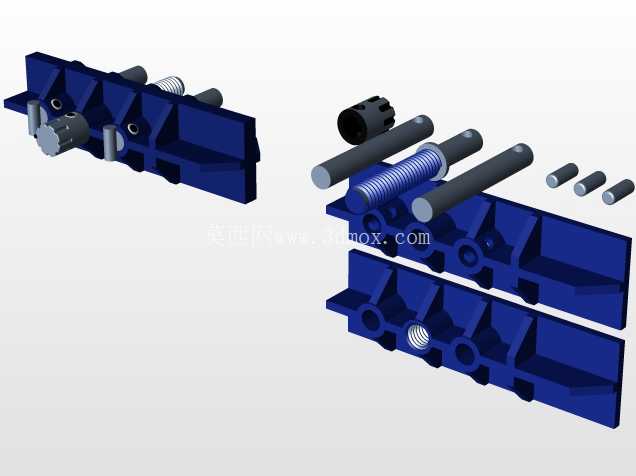

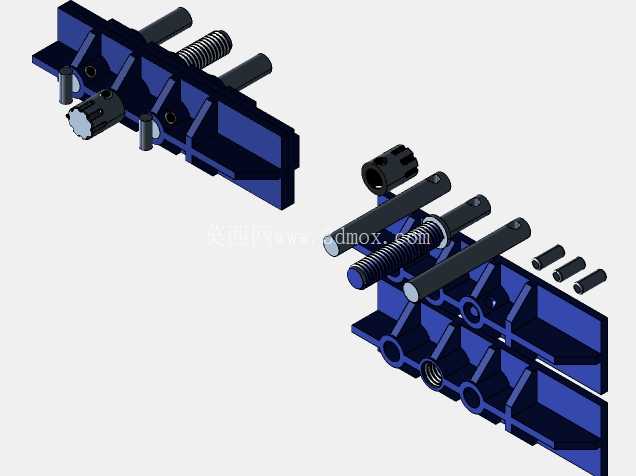

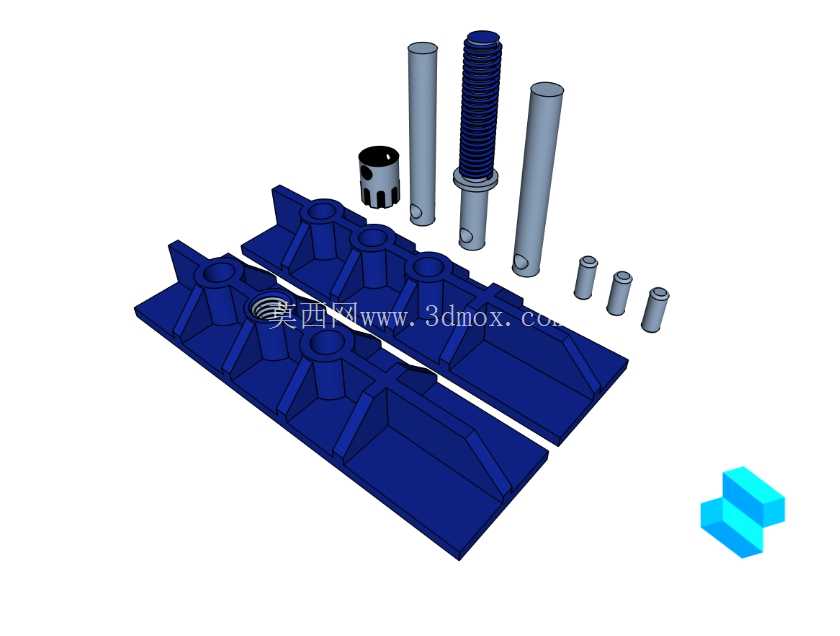

从功能特性上拆解，整套结构分为基座主体、定位支撑柱、锁紧构件、小型定位销四个功能单元。两块对称布局的基座底板是整套结构的承载基础，底板上预制了多组等距排布的定位凸台与安装孔位，凸台采用加强筋结构做应力分散，避免在反复拆装过程中孔位边缘出现应力开裂，底板边缘做了45度倒角处理，既消除锐边安全隐患，也能在多套工装并排摆放时避免磕碰干涉。支撑柱分为三类不同规格：光面长支撑柱用于大跨度的高度支撑，柱身采用空心薄壁结构减重，两端配合孔位做了公差配合设计，装配后同轴度可以控制在0.02mm以内；带外螺纹的调节支撑柱用于需要微调高度的装夹场景，螺纹段采用梯形牙型，自锁性能优于普通三角螺纹，承受轴向载荷时不会出现滑牙移位；短款定位销用于小型零件的侧向定位，销身做了滚花处理，手动插拔时摩擦力足够，不需要额外工具就能完成拆装。锁紧套构件是整套结构的快拆核心，套身开有三组对称的弹性槽，配合支撑柱上的环形定位槽，推入后就能完成轴向锁紧，拔出时只需要轻微旋转就能解锁，相比传统的螺栓锁紧方式，拆装效率提升60%以上，非常适合研讨现场频繁更换装夹方案的使用需求。

设计思路上没有采用复杂的非标定制结构，所有构件的尺寸都尽量贴合通用加工工艺：基座底板的厚度选取12mm，这个厚度既可以保证平放时的平面度要求，也不会因为过厚导致整体重量过大，单人就能轻松搬运；支撑柱的外径统一选取20mm，和基座上的安装孔采用H7/g6的间隙配合，装配顺畅同时不会出现明显晃动；所有孔位的中心距都采用整数尺寸，降低加工时的坐标计算难度，普通铣床甚至3D打印设备都能完成加工，不需要高精度的五轴设备，方便不同实训场地自行加工替换件。安装边界方面，整套结构组装完成后总长度控制在320mm，总宽度180mm，最高装配高度220mm，放在常规的实训工作台面上不会占用过多操作空间，基座底部没有突出的构件，平放时和工作台面的接触面积超过80%，即使受到侧向的轻微碰撞也不会出现倾翻。

从实际使用的角度考虑，这套结构还预留了扩展空间：基座上未被使用的安装孔位可以加装额外的定位构件，适配不同尺寸的演示零件，不需要重新制作基座；所有构件的表面都做了氧化发蓝处理，防锈的同时不会产生反光，在研讨现场做投影演示时不会因为光线反射影响观看效果；螺纹构件的牙型都做了倒钝处理，反复拆装也不会刮伤操作人员的手部。在工艺验证场景中，这套工装还可以用来模拟铸造模具里的芯撑定位结构，通过更换不同长度的支撑柱，就能演示不同型腔深度下的芯撑布置方案，相比直接用真实模具做演示，成本更低，调整起来也更灵活，参与研讨的人员可以亲手拆装组合，直观理解定位结构的受力逻辑，比单纯的图纸讲解效率高很多。
