小型台式迷你带锯结构设计方案

这款小型台式带锯的设计定位，是面向小型加工工坊、DIY制作场景、教学实训工位的轻量锯切设备，区别于工业级大型立式带锯的大占地、高功率配置，整体结构紧凑可直接放置在常规工作台面使用，无需额外做地基固定，适配小尺寸工件的精密切割需求。从实际应用场景来看，它既可以完成薄铝板、黄铜排、软质金属型材的下料切断，也能胜任硬木、亚克力、层压板材的曲线切割、直料断料作业，在模型制作、五金修配、小型零件打样的场景里，能替代手工钢锯大幅降低作业强度，同时相比手持电动曲线锯，锯切轨迹更稳定，切面垂直度更有保障。

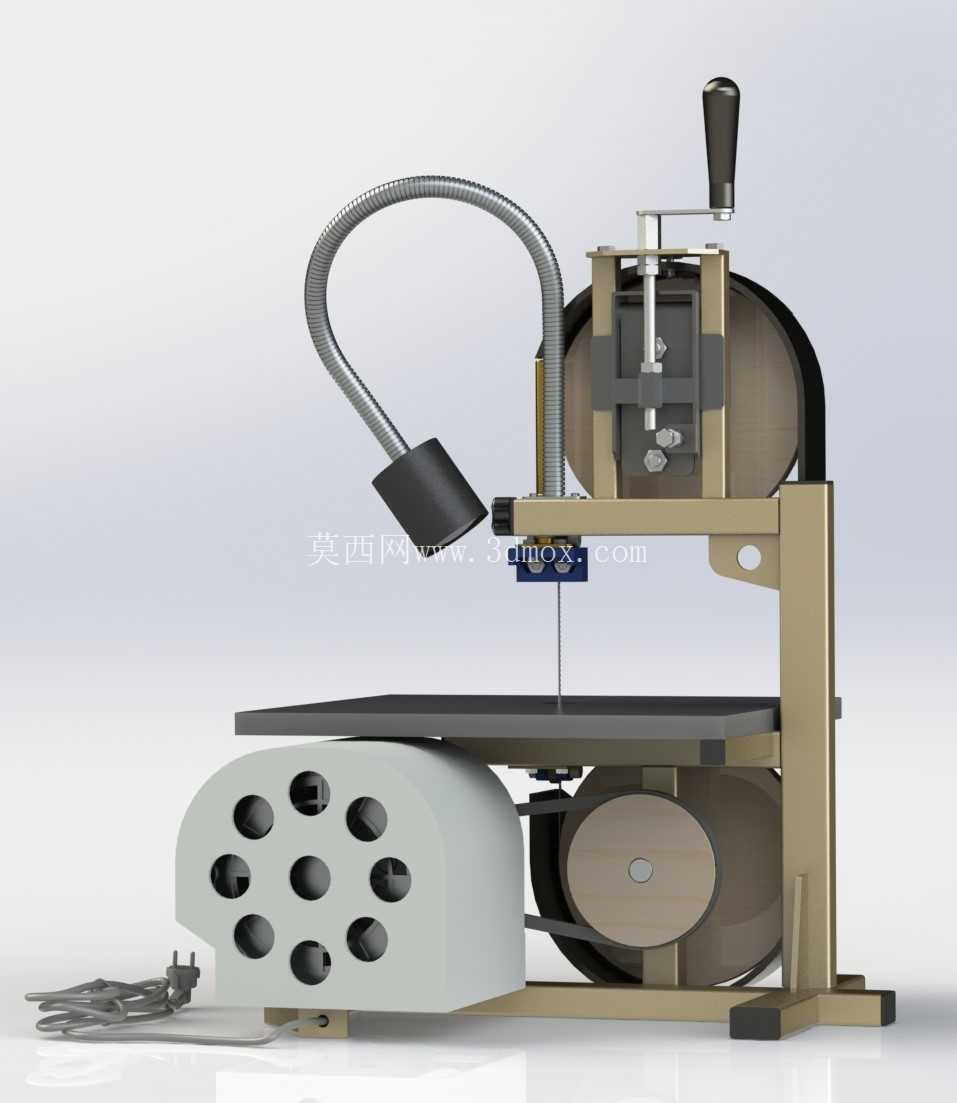

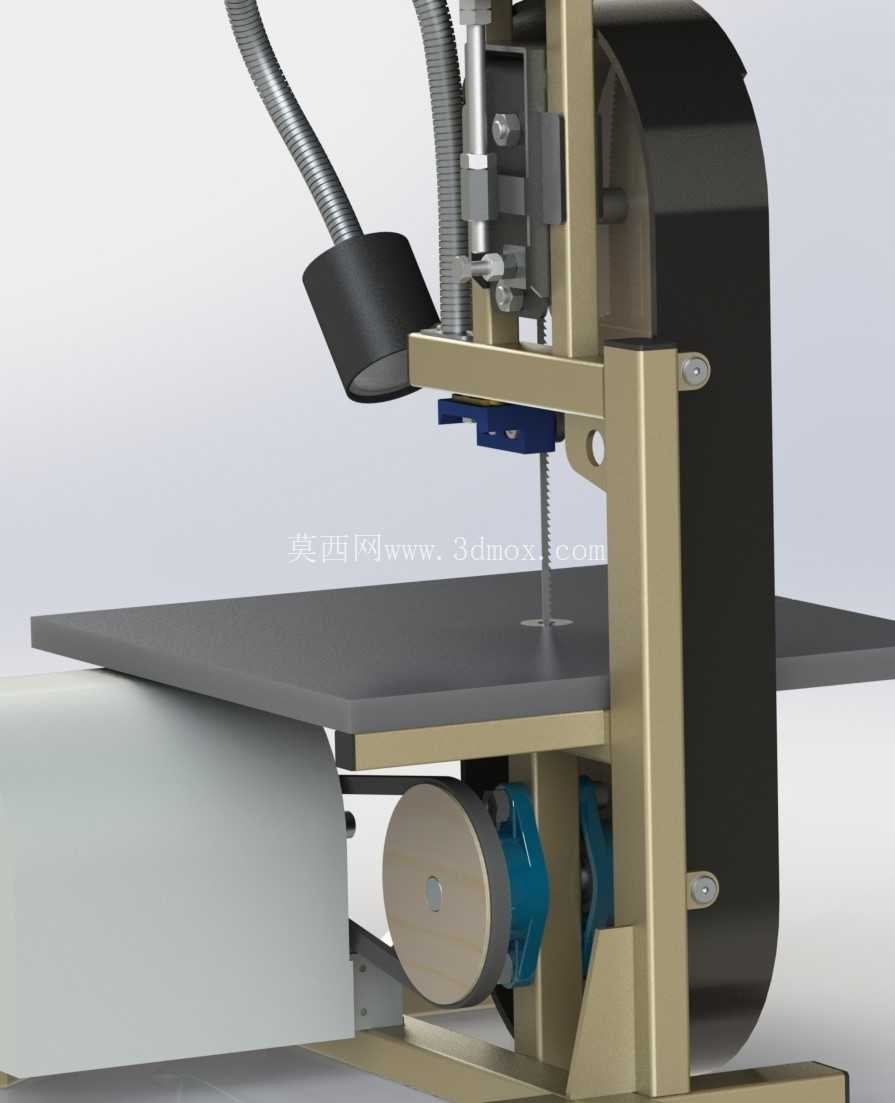

设备的核心传动结构采用上下双轮布局，两个带轮的同轴度、轮面平行度在设计时做了公差约束，避免锯带运行时出现跑偏、掉带的问题；上轮位置设置了张紧调节结构，可根据锯带的实际长度、使用后的拉伸形变调整张紧力，搭配侧面的锯带导向块，能在锯切受力时限制锯带的侧向位移，减少锯带扭曲断裂的风险。驱动端采用适配民用市电的电机布局，通过皮带传动将动力传递到下带轮，传动比匹配锯带的合理线速度，兼顾金属切割需要的低线速度大扭矩，以及非金属材料切割的效率需求，电机旁设置的控制盒集成了启停开关与过载保护元件，操作时无需额外外接控制回路。

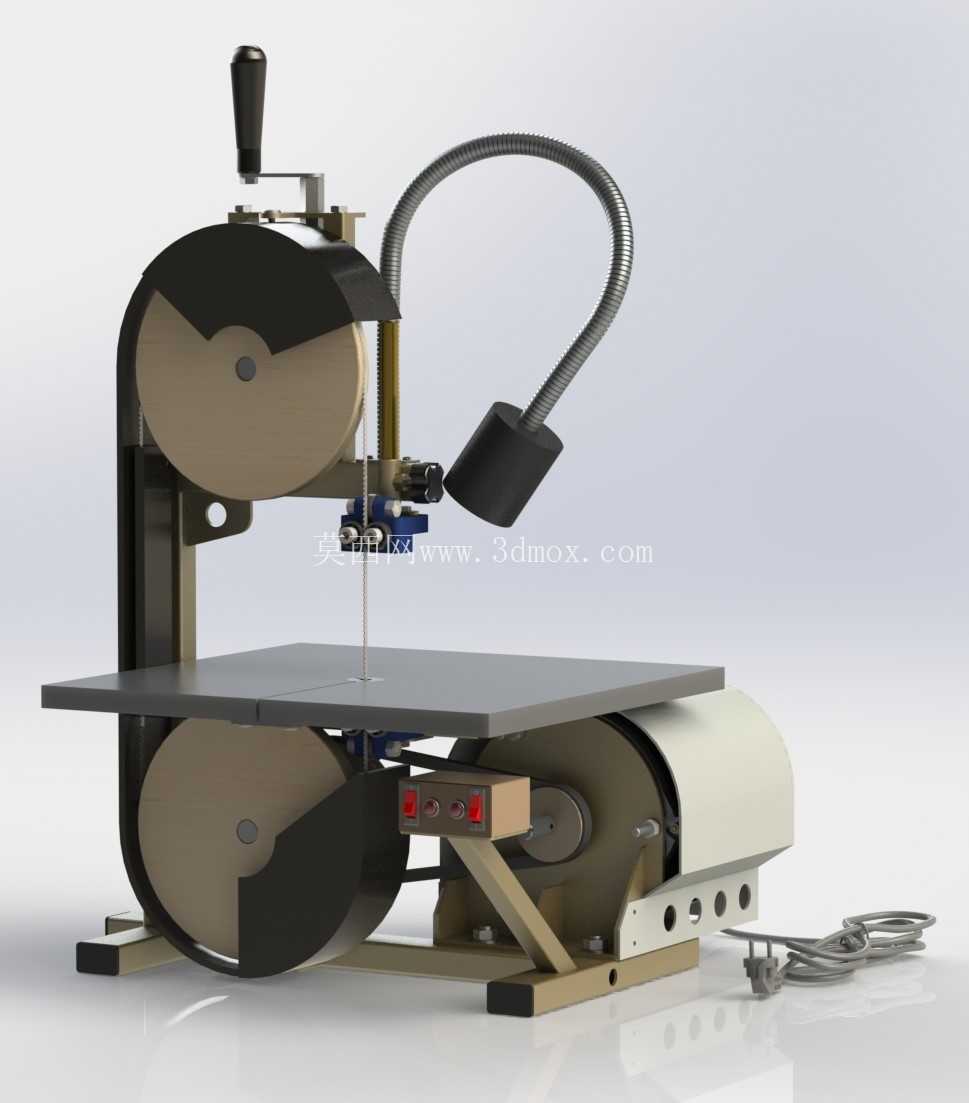

工作台面采用平整的金属平板结构，台面与锯带的垂直度可通过后部的调节机构微调，方便适配不同角度的斜切需求，台面上预留的靠档安装位可加装定位靠尺，批量切割等长工件时能快速定位，减少重复划线的工作量。设备上部配置了可弯曲定型的工作灯，灯头可任意调整照射角度，在光线不足的作业环境下能清晰照亮锯切线位置，避免因视线偏差导致切割尺寸超差。上锯轮的护罩采用半封闭结构，既可以遮挡运转的轮体避免异物卷入，也能直观观察锯带的运行状态，下轮区域的护罩完全覆盖传动部件，防止作业时碎屑、衣物接触运转结构造成安全隐患。

从安装边界来看，设备整体占地尺寸适配常规0.8米宽度的工作台，底部的支撑脚做了防滑减震设计，运转时不会因振动出现位置滑移，无需额外打膨胀螺栓固定；电源线从机身侧部引出，预留长度满足常规工位的插座接驳需求，不需要额外延长接线即可使用。锯带的升降调节手轮设置在机身顶部，作业时可根据工件厚度调整上导向臂的高度，缩小锯带的无支撑长度，提升厚料切割时的锯带刚性，减少锯切过程中的让刀量。机身下部设置了碎屑承接的空间，切割产生的锯屑大部分会落在下部护罩内，清理时只需打开护罩侧盖即可清扫，不会让碎屑散落到工作台面各处。

在结构设计的细节上，带轮的轮面做了微凸的 crown 面处理，利用锯带运转时的对中效应自动保持居中位置，降低导向块的磨损速度；锯带导向块采用耐磨材质制作，与锯带的接触间隙调整到0.1毫米以内，既不会过度夹紧锯带增加运行阻力，也能在锯切受力时提供足够的侧向支撑。机身的主支架采用钢板折弯焊接结构，在保证整体刚性的前提下控制了整机重量，单人即可完成设备的搬运移位，适合需要经常调整设备位置的小型作业空间。设备的电机安装位设置了长条形调节孔，方便更换皮带时调整中心距，也能在皮带出现松弛时重新张紧，日常维护不需要复杂的专用工具，普通作业人员即可完成常规的保养调整。
