多联式流体控制集成阀组装配结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1149033
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构
  • 多联式流体控制集成阀组装配结构

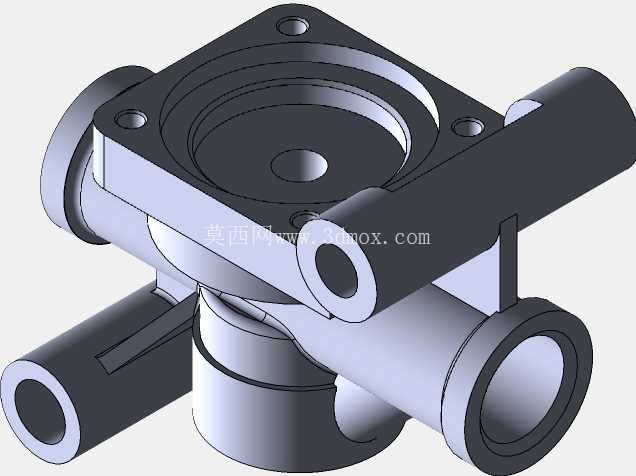

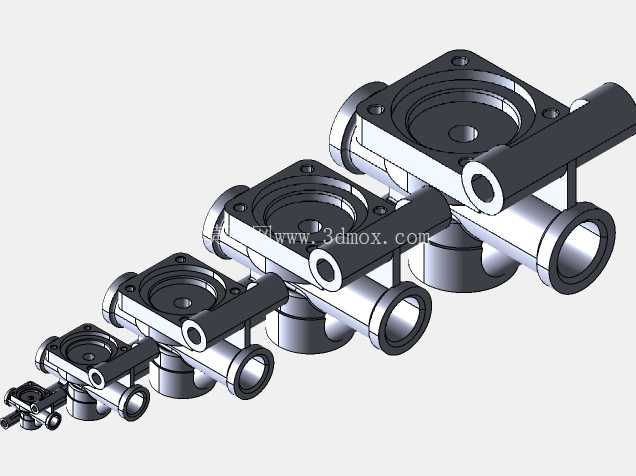

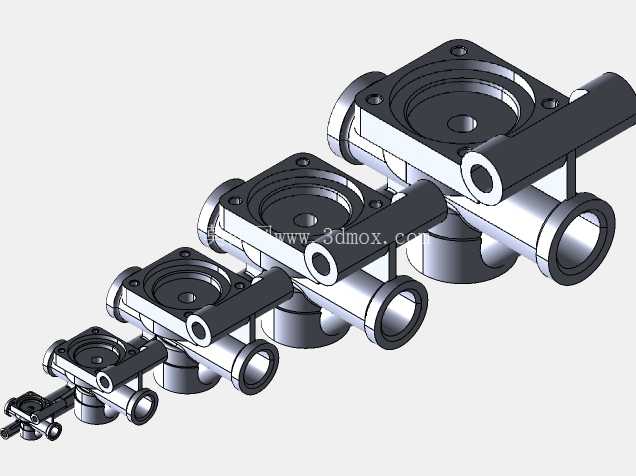

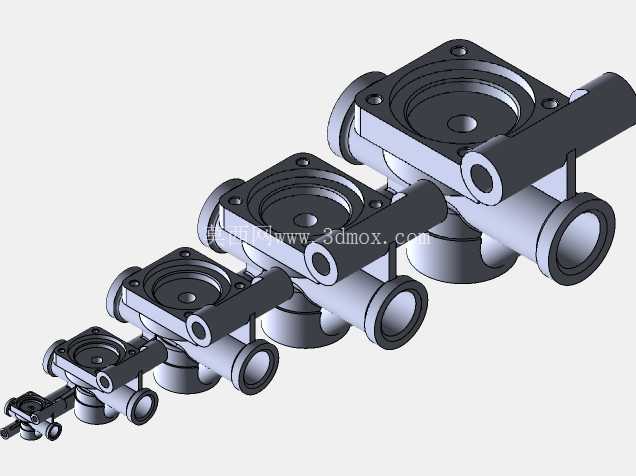

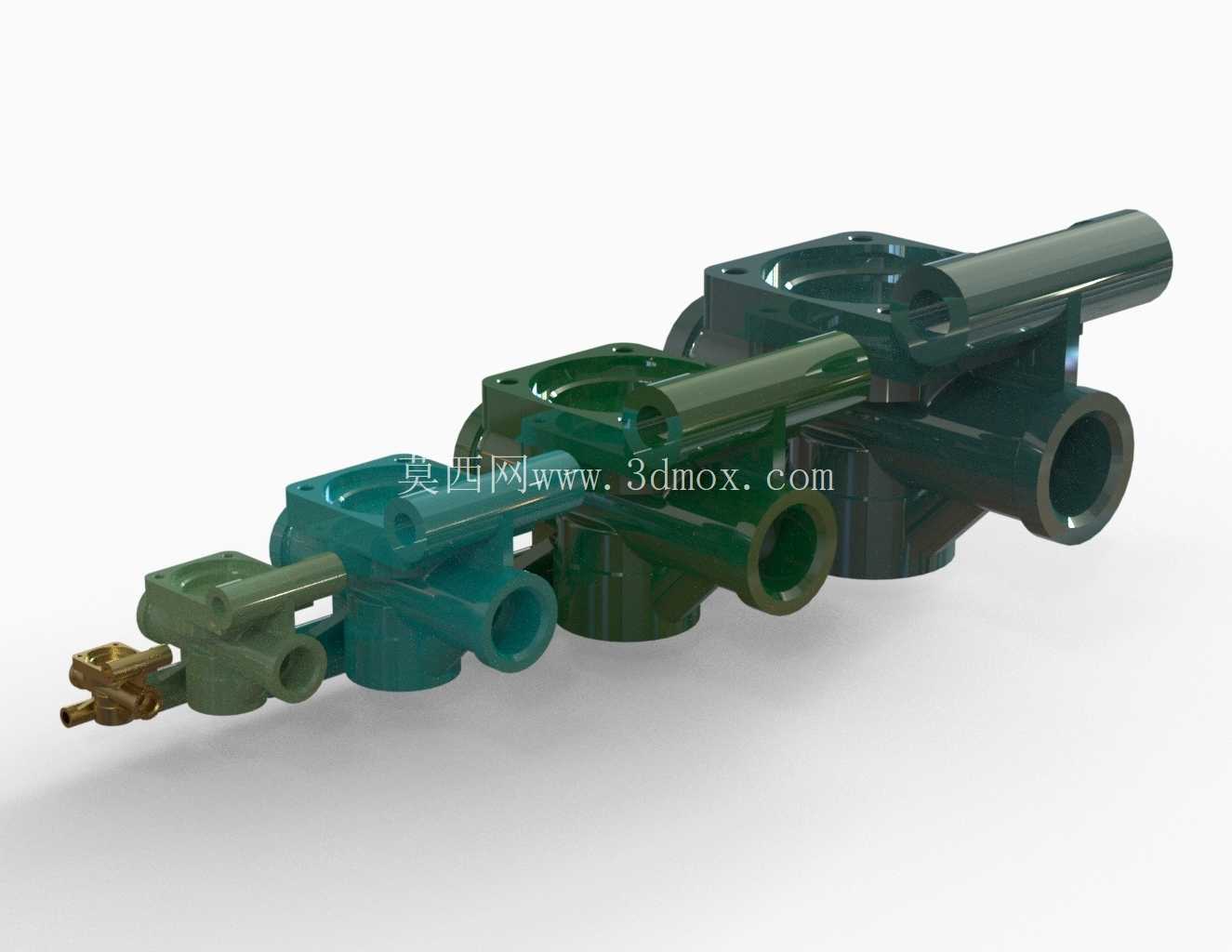

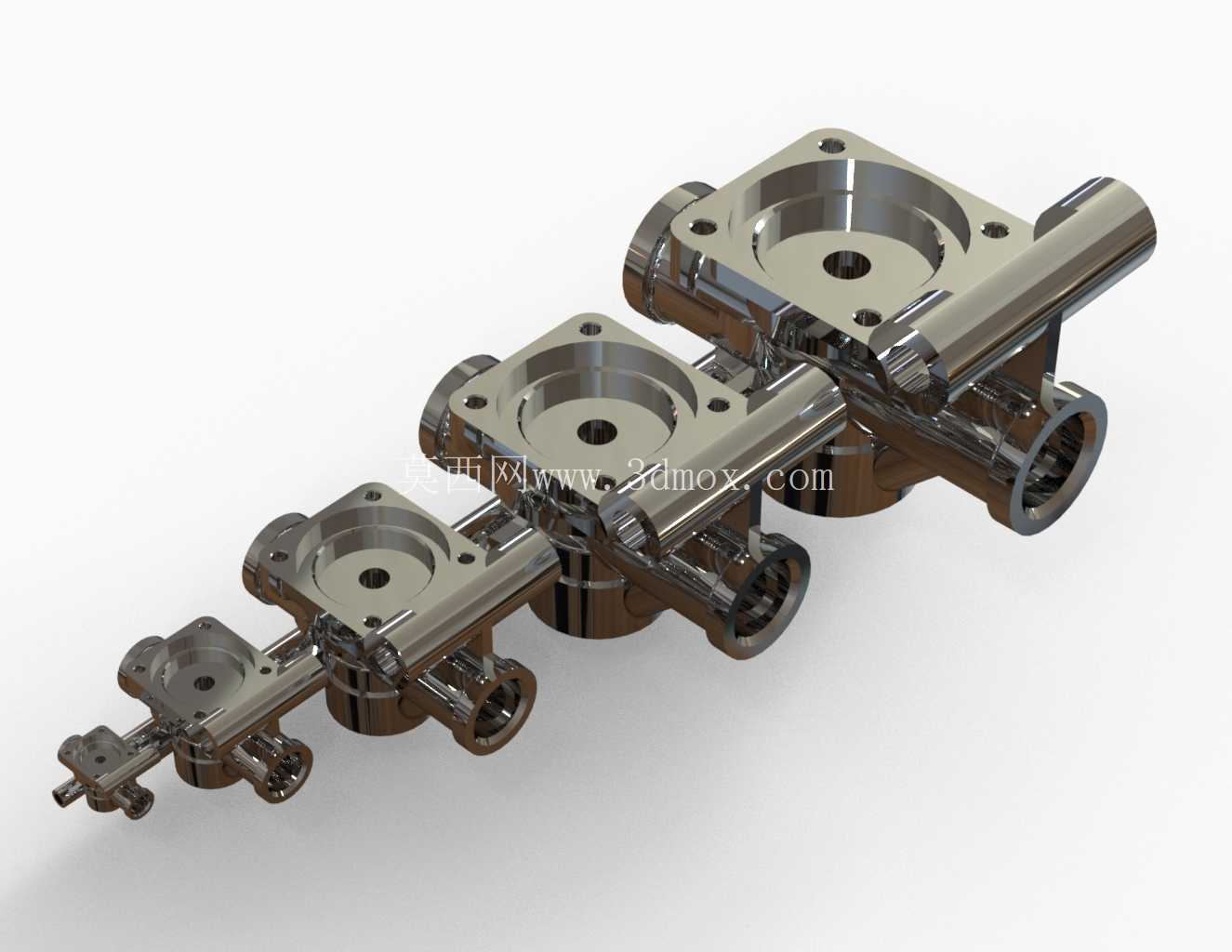

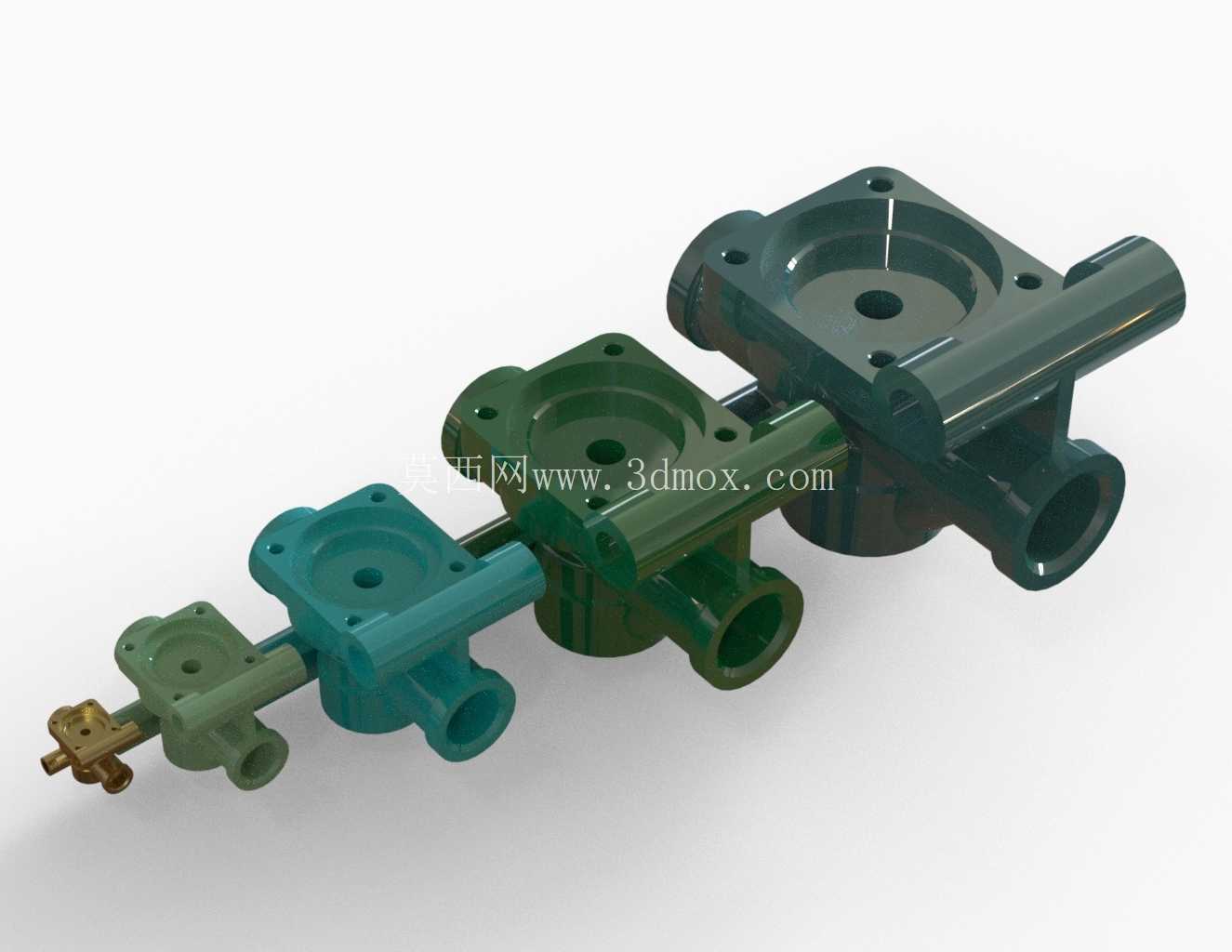

  这套多联集成式流体控制组件,主要应用在中小流量的流体分配管路系统中,常见于小型液压动力单元、实验台流体回路、轻工生产的介质输送工位,承担多路介质的通断控制、流向切换与压力承载功能,区别于独立阀件分散安装的形式,这种集成排布的结构能大幅缩减管路占用空间,减少外接接头的泄漏点,提升整套回路的紧凑性。从结构设计逻辑来看,组件采用同轴线串联排布的多组阀腔结构,沿主通油杆轴向依次布置四个规格逐次缩小的阀座单元,每个阀座单元都预留了垂直于主轴线的介质进出接口,接口处采用标准法兰式安装面,端面加工有密封槽与螺栓固定孔,可直接对接对应规格的管路接头或者功能阀件,无需额外加装过渡连接板。

  主通杆内部加工有连通各阀腔的主流道,流道转角处做了圆弧过渡处理,避免介质流经时产生过大的压力损失,同时减少流道内的介质滞留死角,降低不同批次介质切换时的交叉污染风险。每个独立阀腔的上端面都设计有圆形的阀芯安装腔,腔体内壁加工有高精度的配合面,可适配滑阀式、锥阀式等不同结构的阀芯组件,满足通断调节、流量微调、压力保持等不同的功能需求,阀腔侧面的横向接口可根据实际回路需求,作为进油口、工作油口或者回油口使用,排布灵活度较高。

  安装边界方面,整套组件沿主轴线方向的总长度适配小空间集成安装需求,最外侧大端阀座的安装孔位间距符合常规液压阀组的安装尺寸规范,可直接固定在标准安装面板或者集成块上,不需要重新设计安装基座;每个阀座单元的侧向接口中心高度保持一致,外接管路时可实现平行排布,避免管路之间出现干涉,也方便后期的管路维护与阀件更换。设计过程中需要重点关注主通杆与各阀座单元的同轴度公差,若同轴度偏差过大,会导致内部流道错位,不仅会增大介质流动阻力,还可能造成相邻阀腔之间的内泄漏,影响整套阀组的控制精度;各阀座与主通杆的连接部位采用金属硬密封配合,配合面的表面粗糙度需要控制在合理范围内,保证密封可靠性的同时,降低装配时的压装难度。

  另外,每个阀腔下端都设计有外伸的连接轴段,轴段上可安装操作手柄或者电磁驱动部件,实现手动控制或者电控自动控制,适配不同自动化程度的设备需求。在实际工况使用中,这类集成阀组可根据需要增减串联的阀座数量,调整各阀腔的通径规格,适配不同流量等级的回路需求,相比定制化的集成油路块,这种模块化串联的结构加工难度更低,生产周期更短,也方便后期根据工艺调整改动阀组的配置,在小批量非标设备的流体回路设计中实用性较强。建模过程中需要注意各配合面的尺寸公差配合,主通杆与阀座的连接采用过盈配合时,要预留合理的压装导入角,避免装配时出现切边问题影响密封效果;各安装孔的位置度公差需要严格控制,保证外接部件安装时无卡滞,连接螺栓能顺利穿入固定。
