可调式手动丝攻扳手结构设计方案

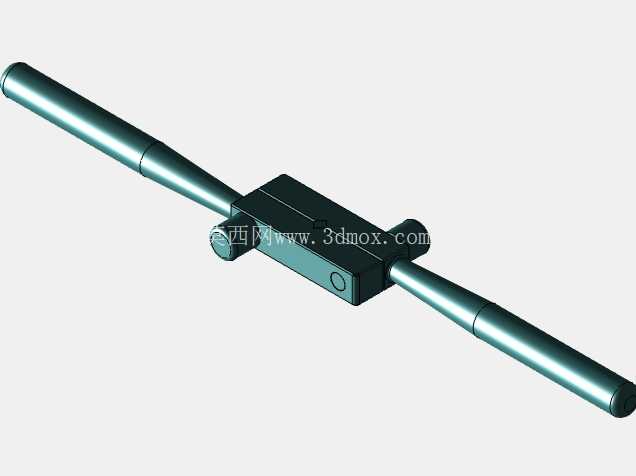

　　中部的夹头主体采用方块式结构，相比圆柱式夹头，在夹持方尾丝锥时能提供更大的夹紧接触面积，夹头内部设置了可调节的锁紧机构，能够适配不同柄径规格的丝锥，覆盖常规公制、英制小规格丝锥的夹持需求，夹头侧面设置的锁紧旋钮可以在调整好丝锥夹持深度后快速锁死，避免攻丝过程中丝锥出现打滑、偏摆的问题。两侧的手柄采用渐变直径的长杆结构，靠近中部夹头的位置直径更小，向两端延伸时直径逐步增大，这种变径设计一方面可以在保证手柄整体结构强度的前提下降低整体重量，另一方面符合人手握持施力的人体工学特征，操作人员在转动扳手时，双手握持手柄两端可以获得更大的力臂，用较小的握持力就能输出足够的攻丝扭矩，针对硬度较高的钢材攻丝场景，也能通过双手施力平稳传递扭矩，避免单臂施力导致的丝锥折断问题。在机械加工、设备维保、五金装配的现场作业场景里，手动攻丝是小批量螺纹加工、现场螺纹修复、非标零件螺纹配做环节最常用的加工方式，而丝攻扳手作为配套丝锥完成攻丝作业的核心手持工装，其结构合理性直接决定攻丝过程的同轴度控制、力矩传递效率以及操作人员的劳动强度。这款丝攻扳手采用对称式长杠杆手柄加中部可调夹头的经典结构布局，整体没有多余的装饰性结构，所有外形设计完全服务于功能实现。

　　从实际作业的安装边界来看，这款扳手的整体长度适配M3到M12规格的常规手用丝锥作业需求，在狭窄的设备安装空间内作业时，可根据操作空间大小调整握持位置，当作业空间局促时，可握持靠近夹头的位置小幅度转动扳手，在开阔工位作业时握持手柄端部可以获得更大扭矩，适配不同场景的操作需求。夹头与手柄的连接位置采用过渡配合的装配结构，手柄可以绕夹头中心做小范围的角度调整？不，这款是固定直通式手柄结构，相比棘轮式丝攻扳手，结构更简单，故障率更低，适合在多粉尘、多油污的车间环境下长期使用，不需要定期做棘轮机构的清理维护，哪怕表面沾满切削液、铁屑，只要简单擦拭就能正常使用，不存在棘轮卡滞、打滑的故障风险。在攻丝作业过程中，操作人员将选好的丝锥装入夹头的方孔内，锁紧侧面的锁紧螺钉，保证丝锥与夹头的同轴度，对准预制的底孔位置，双手握持两端手柄均匀施加向下的压力同时平稳转动，每转动半圈到一圈适当回退1/4圈，切断切屑避免切屑堵塞容屑槽导致丝锥折断，这款扳手的对称式结构可以保证施力过程中两侧力矩平衡，不会出现单侧施力导致丝锥偏斜、螺纹孔攻歪的问题，对于没有攻丝经验的新手操作人员，也能通过对称握持的方式快速掌握施力平衡的技巧，降低攻丝废品率。

　　从结构设计的细节来看，夹头的方孔位置做了倒角处理，丝锥装入时不需要精确对准就能顺利滑入夹头内部，提升现场换刀的效率，手柄的两端做了圆弧收边处理，没有尖锐的棱角，长时间握持施力时不会硌手，手柄表面采用金属滚压处理，沾有油污的情况下也能保证足够的握持摩擦力，不会出现打滑脱手的问题。在设备维保现场，经常会遇到设备机架、大型零件上的螺纹孔滑牙、需要重新攻丝修复的场景，这类场景无法将零件搬到机床上用机用丝锥加工，只能依靠手动攻丝完成，这款丝攻扳手的整体结构紧凑，不需要配套电源、气源等动力源，可以放在工具包内随身携带，适合外出维保、现场抢修的作业需求，相比电动攻丝工具，手动操作的方式可以更精准地感知攻丝过程中的扭矩变化，当遇到铸件内部砂眼、材料硬度不均的情况时，可以及时调整施力大小和转动速度，避免丝锥折断在螺纹孔内造成零件报废。

　　在五金装配、非标零件小批量加工的场景中，这款扳手可以覆盖绝大多数小规格螺纹的手动攻丝需求，夹头的可调范围可以适配不同柄径的丝锥，不需要针对每一种规格的丝锥配备单独的扳手，减少工具采购成本和工具箱的占用空间。从结构强度设计来看，夹头主体和手柄均采用中碳钢材质经调质处理，表面做发黑防锈处理，在正常施加攻丝扭矩的情况下不会出现手柄弯曲、夹头开裂的问题，长期使用后如果夹头内部的夹紧块出现磨损，只需要拆开夹头更换夹紧块就能继续使用，整体使用寿命远高于普通的薄铁皮冲压式丝攻扳手。在实际建模过程中，这款模型的所有配合面均按照实际加工公差做了预留，夹头与手柄的配合间隙控制在0.02mm以内，既保证手柄可以灵活转动调整角度？不对，这款是固定连接结构，手柄与夹头为过盈配合装配，装配后不会出现松动晃动的问题，保证攻丝过程中力矩传递的刚性，夹头内部的锁紧螺钉采用标准内六角紧定螺钉，属于通用标准件，损坏后可以随时在五金店采购替换，不需要定制特殊配件，进一步提升了工具的现场实用性。
