一体式快挂金属挂钩结构设计

这款快挂式金属挂钩的结构设计，核心围绕户外装备挂载、工业工位工具悬挂、日常便携物品挂接等高频使用场景展开，在结构设计阶段优先平衡了挂载可靠性、操作便捷性与加工可行性三个核心维度。从实际使用场景来看，这类挂钩既可以适配户外登山场景下的水壶、工具包外挂挂载，也能在生产车间内用于工具挂板上的手动工具悬挂，还可作为箱包、钥匙串等日常物品的快拆连接件，适配场景覆盖了从轻载日常使用到中载工业挂载的多类需求。

在功能特性设计上，挂钩采用了一体式闭环弹性锁止结构，没有额外的销轴、弹簧等零散装配零件，整体依靠金属板材自身的弹性形变实现开口处的开合锁止，既减少了装配工序带来的成本损耗，也避免了小零件脱落导致的结构失效问题。锁止卡口处设置了向内弯折的限位挡边，当挂钩挂入挂载点后，挡边会在自身弹力作用下贴合挂钩主体的内侧壁，完全封闭开口间隙，防止挂载过程中受晃动、拉扯力影响出现意外脱开的情况，同时开口处的开合行程控制在单手拇指即可推动的范围内，使用者无需额外辅助工具，单手握持即可完成挂入与取下的操作，适配戴手套操作的户外、车间作业场景。

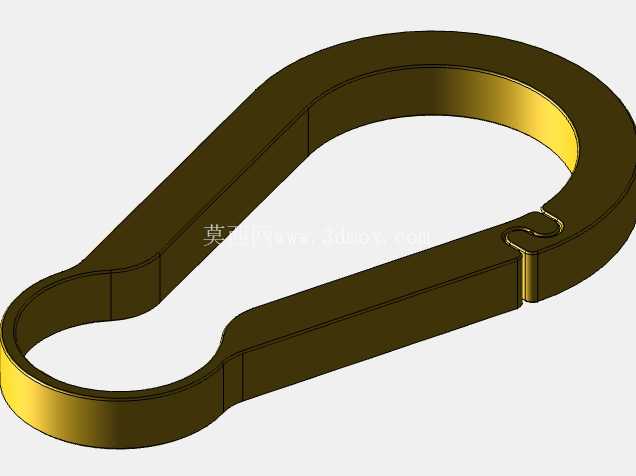

从设计思路层面来看，这款挂钩采用了等宽板材冲压成型的工艺路线，整体轮廓为水滴形闭环结构，大圆弧过渡的外形既避免了尖锐棱角划伤使用者或挂载物品，也能让挂载受力均匀分布在整个环体上，减少局部应力集中的问题。在结构细节上，挂钩的锁止卡口位置做了局部加厚的弯折处理，对应力集中的卡口根部做了圆角过渡，避免反复开合过程中出现金属疲劳断裂的问题；挂钩的内侧接触面做了平面度处理，挂载时与被挂载件的接触面贴合度更高，不会出现局部点接触导致的挂载晃动、磨损问题。

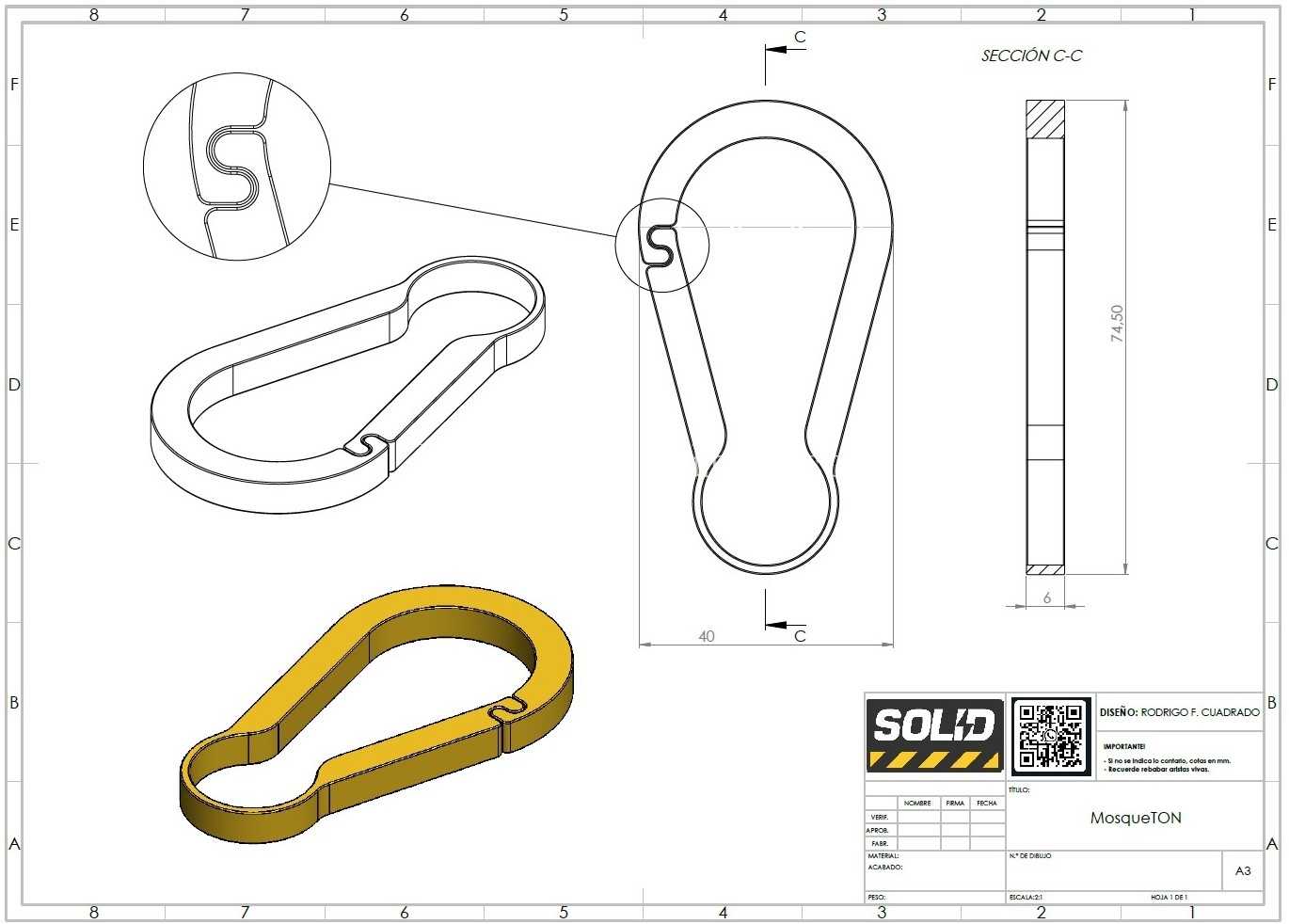

从尺寸与安装边界来看，这款挂钩的整体长度控制在74mm，最大宽度为40mm，板材厚度为6mm，整体尺寸属于中小型快挂扣件范畴，既不会因为尺寸过大占用过多挂载空间，也能保证足够的结构强度承载对应载荷。安装使用时不需要额外的固定基座，直接通过自身开口即可挂接在直径不超过10mm的挂杆、织带环、挂孔等结构上，挂接后整体向外的突出量不超过15mm，不会因为突出过多造成勾挂异物的问题。在结构强度校核阶段，针对挂钩的最大受力点即锁止卡口根部做了载荷模拟，在额定挂载载荷下，该位置的最大应力远低于常用金属板材的屈服强度，同时预留了足够的疲劳强度余量，能够满足数千次反复开合的使用需求。

在工艺适配性上，整个挂钩的结构可以通过板材下料、冲压弯折、表面处理几个核心工序完成加工，不需要复杂的机加工工序，适合批量生产。表面处理可以根据使用场景选择镀锌、喷塑、阳极氧化等不同工艺，适配户外防腐蚀、车间耐磨、日常装饰等不同的使用需求。挂钩的整体轮廓没有复杂的曲面结构，在三维建模阶段可以通过草图绘制、钣金弯折、特征倒角几个步骤完成模型构建，后续也可以直接导出钣金展开图用于冲压模具的设计加工，模型的参数化特征可以根据实际使用需求快速调整板材厚度、整体尺寸、开口大小等参数，快速衍生出不同载荷等级、不同尺寸规格的系列化产品。
