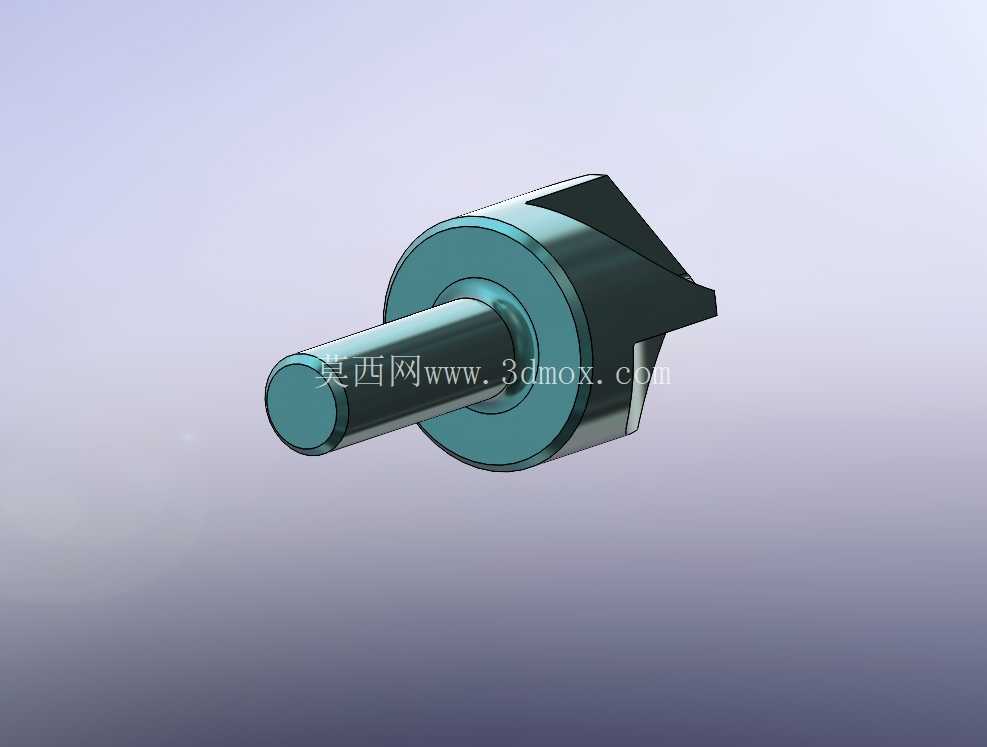

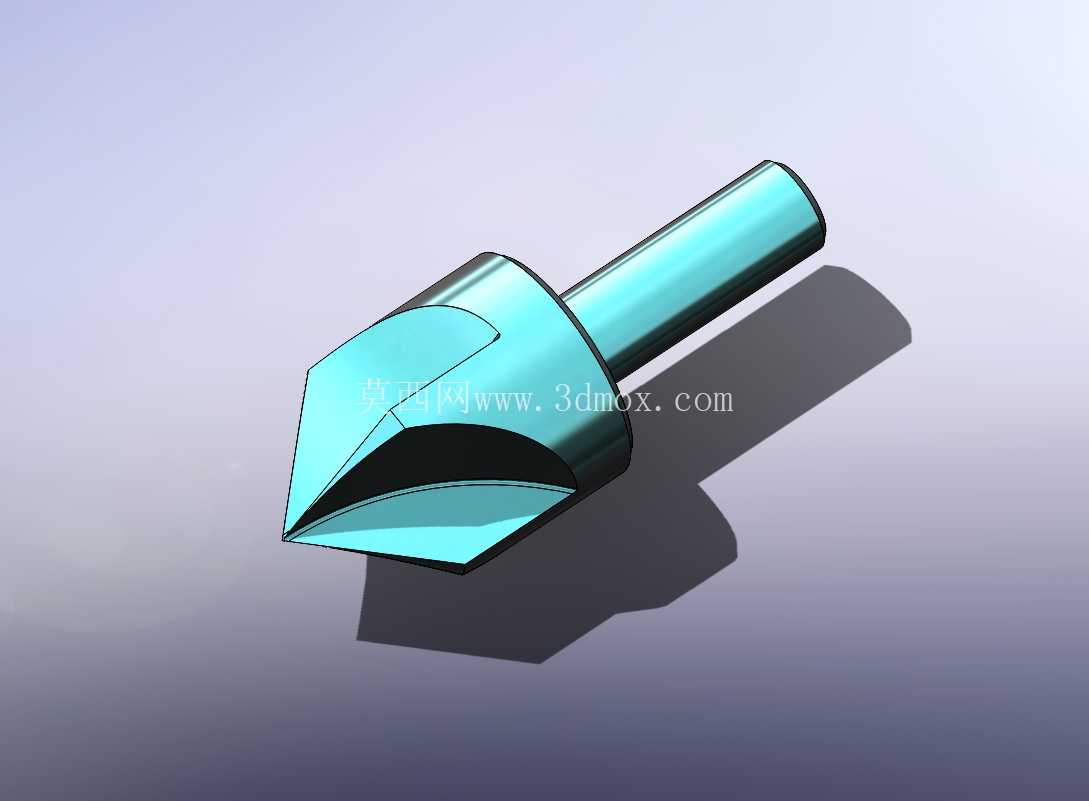

90度倒角锪钻刀具结构设计

这款倒角锪钻主要应用在金属切削加工的孔口处理工序，不管是普通钻床、数控加工中心还是手持电动工具的倒角作业场景都能适配，日常生产里最常见的用途就是处理螺栓过孔的孔口倒角，去除钻孔后残留的飞边毛刺，给沉头螺钉加工出匹配的沉头座，也能用来完成工件端面的小范围锪平作业，避免孔口锐边划伤装配人员、影响紧固件安装贴合度。

从功能特性来看，这款刀具采用单刃三尖的切削结构，中心定位尖在加工时先接触工件表面，能有效避免入刀时的打滑偏移，保证倒角的同轴度，两侧对称分布的切削刃分担切削负荷，排屑槽顺着刀体锥面平滑延伸，加工钢件时切屑能顺着槽体顺畅排出，不会出现积屑瘤卡滞刮伤已加工面的问题。刀体的锥角设计为90度，刚好适配国标内六角沉头螺钉、圆柱头内六角螺钉的标准沉头角度，加工出的锥面能和螺钉头部完全贴合，不会出现螺钉头突出安装面或者贴合间隙过大的问题。直柄的夹持部分采用标准圆柱柄设计，适配市面上绝大多数钻夹头、ER弹簧夹头的夹持范围，装夹时不需要额外配做过渡套，换刀效率高，夹持稳定性也能满足中低速切削的扭矩传递需求。

设计这款刀具的时候，首先要考虑的是切削刃的角度参数，主切削刃的后角控制在6到8度之间，既保证刃口有足够的强度，不会在加工硬钢时出现崩刃，又能减少后刀面和工件已加工面的摩擦，降低切削热的产生。前角根据加工材质做了折中设计，针对常用的45号钢、铝合金、铜件等常见加工材质，前角取12度左右，兼顾刃口锋利度和抗冲击性能，加工塑性材料时不会出现粘刀，加工脆性材料时刃口也不会太脆容易崩损。刀体的过渡部分做了圆弧卸荷结构，在锥面切削段和直柄夹持段的衔接位置没有采用直角台阶，而是用小圆弧平滑过渡，避免应力集中导致刀具在高速旋转时出现断裂风险。

尺寸边界方面，这款锪钻的有效倒角直径覆盖范围从3毫米到20毫米，对应的直柄直径统一为6毫米，能适配大多数小型钻床和加工中心的夹头规格，刀具总长度控制在60毫米，悬伸长度在装夹后保留35毫米左右的有效加工长度，既可以加工深度较浅的孔口倒角，也能伸入沉孔内部完成背面倒角作业，不会因为刀杆过长出现振刀纹。切削部分的刃口做了0.05毫米左右的钝化处理，不是绝对锋利的锐边，这样能提升刃口的耐用度，批量加工时的刀具寿命比普通未钝化的倒角刀提升30%左右，加工出来的锥面粗糙度能稳定达到Ra1.6，满足一般装配面的光洁度要求，不需要后续再做手工打磨工序。

实际使用的时候，加工钢件推荐的线速度控制在25米每分钟左右，进给量每转0.1毫米，加工铝合金时线速度可以提升到60米每分钟，进给量适当提高到每转0.15毫米，能获得更好的表面加工质量。这款刀具的结构没有复杂的可拆卸部件，整体为硬质合金或者高速钢一体磨制而成，后期重磨也比较方便，只需要在工具磨床上修磨主切削刃的后刀面就能恢复切削性能，不需要复杂的专用夹具，车间日常维护成本很低。在装配工序里，用这款刀具加工出来的倒角能让紧固件安装时的导向更顺畅，不会出现螺钉拧入时刮伤螺纹、孔口镀层脱落的问题，在钣金加工、模具制造、通用机械零件生产的工序里都有很高的使用频率，是孔加工工序里必不可少的辅助切削刀具。
