铸造用分流式橡胶浇注流道结构

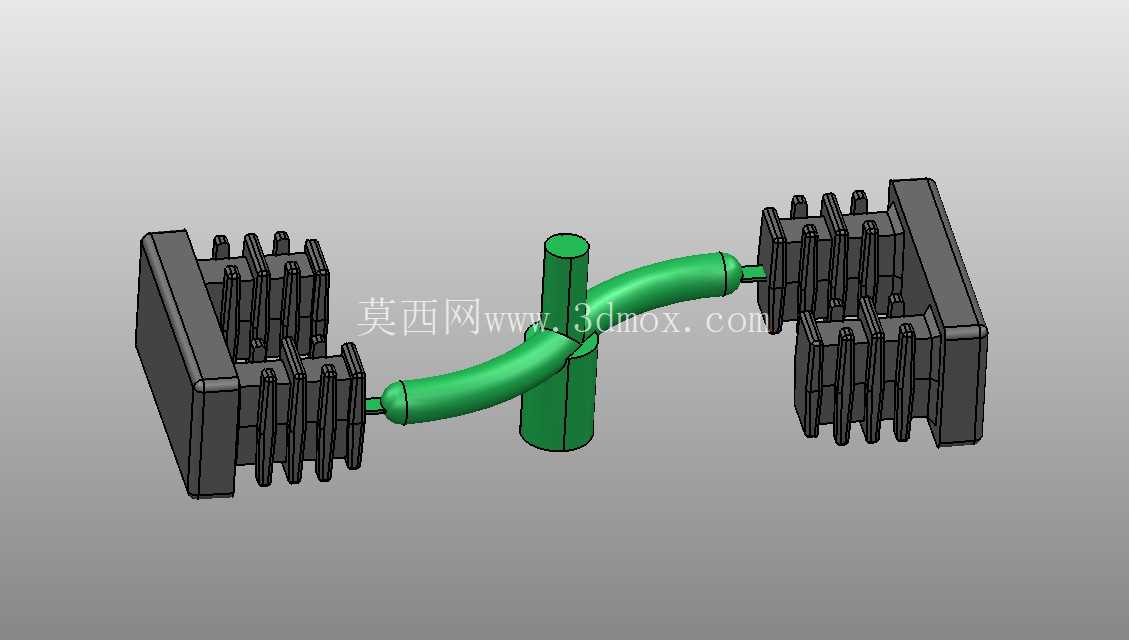

　　这套结构是压铸铸造工序里用于橡胶类材质浇注的分流道组件，日常在小型精密压铸件的橡胶模生产环节里，主要承担熔融橡胶料的分流输送作用，连接主浇口与两侧的模腔进料位，避免单路进料导致的模腔填充不均、料流压力差过大的问题。从结构组成来看，中间是竖直的主进料柱，作为熔融橡胶从注射端进入模腔的第一承接位，柱体做了等径圆柱设计，外壁光滑无倒扣，开模时不会产生粘模阻力，柱体高度匹配上下模的合模间隙，上端对接注射机喷嘴定位孔，下端延伸至分流道的交汇节点，保证料流进入后无直角转折，减少料流的压力损失。

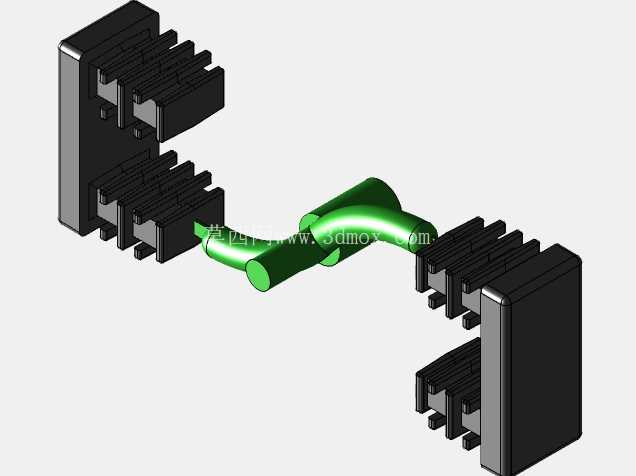

　　两侧延伸出的弧形弯流道，曲率经过模流验证，没有急弯与截面突变，流道截面采用圆形设计，相比梯形或矩形截面，圆形流道的料流接触面积更小，热量流失更慢，能保证橡胶料在流道内保持稳定的熔融流动状态，不会提前冷却固化堵料。流道末端对接的是两侧的模腔进料接块，接块上做了多道平行的栅格状进料槽，槽宽与槽深根据进料量做了等比例分配，每道槽的出料口正对模腔的进料位，能将分流后的橡胶料均匀送入模腔的各个填充区域，避免局部缺料、飞边或者气泡缺陷。设计过程中首先考虑的是模流的平衡性，两侧流道的长度、曲率、截面尺寸完全对称，保证从主浇柱到两侧模腔的料流行程一致，填充时两侧模腔能同时完成进料，不会出现一侧先充满产生飞边、另一侧未充满缺料的问题。

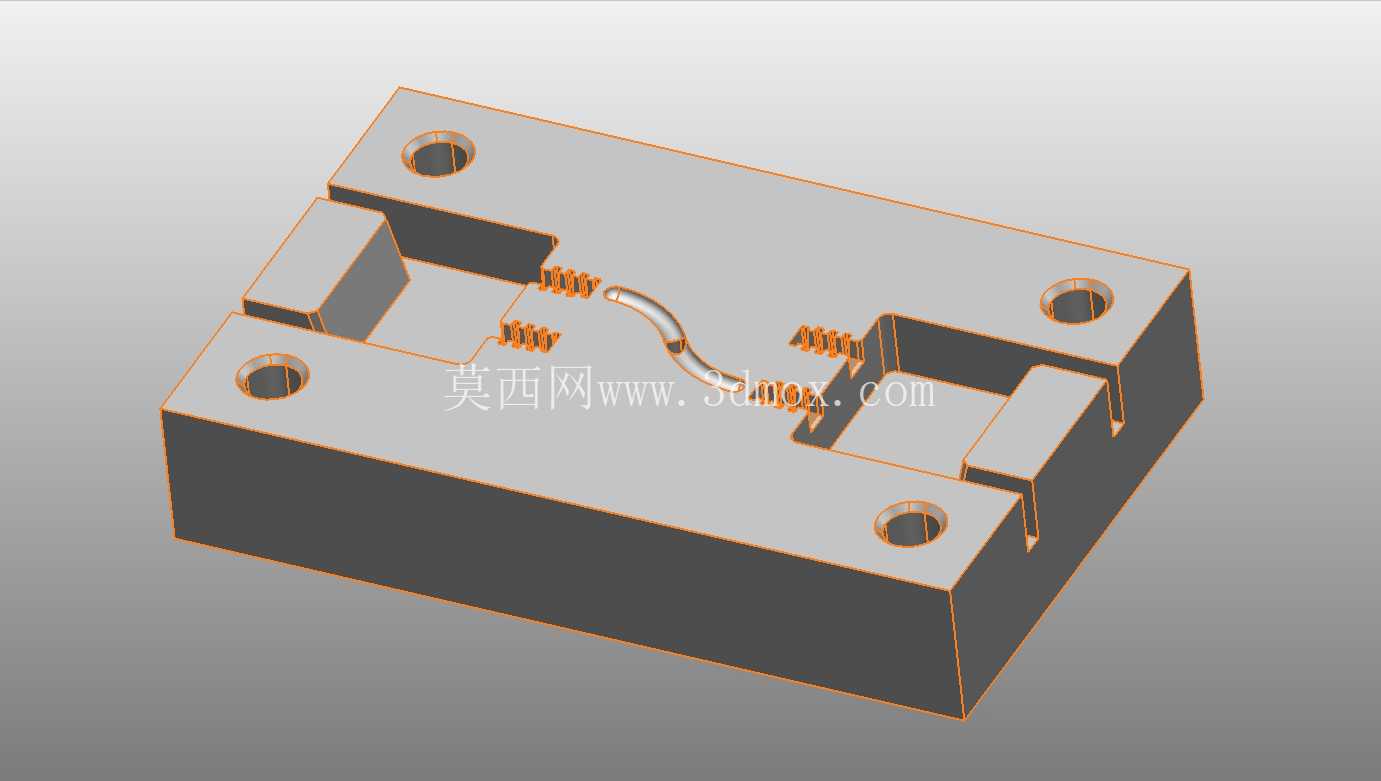

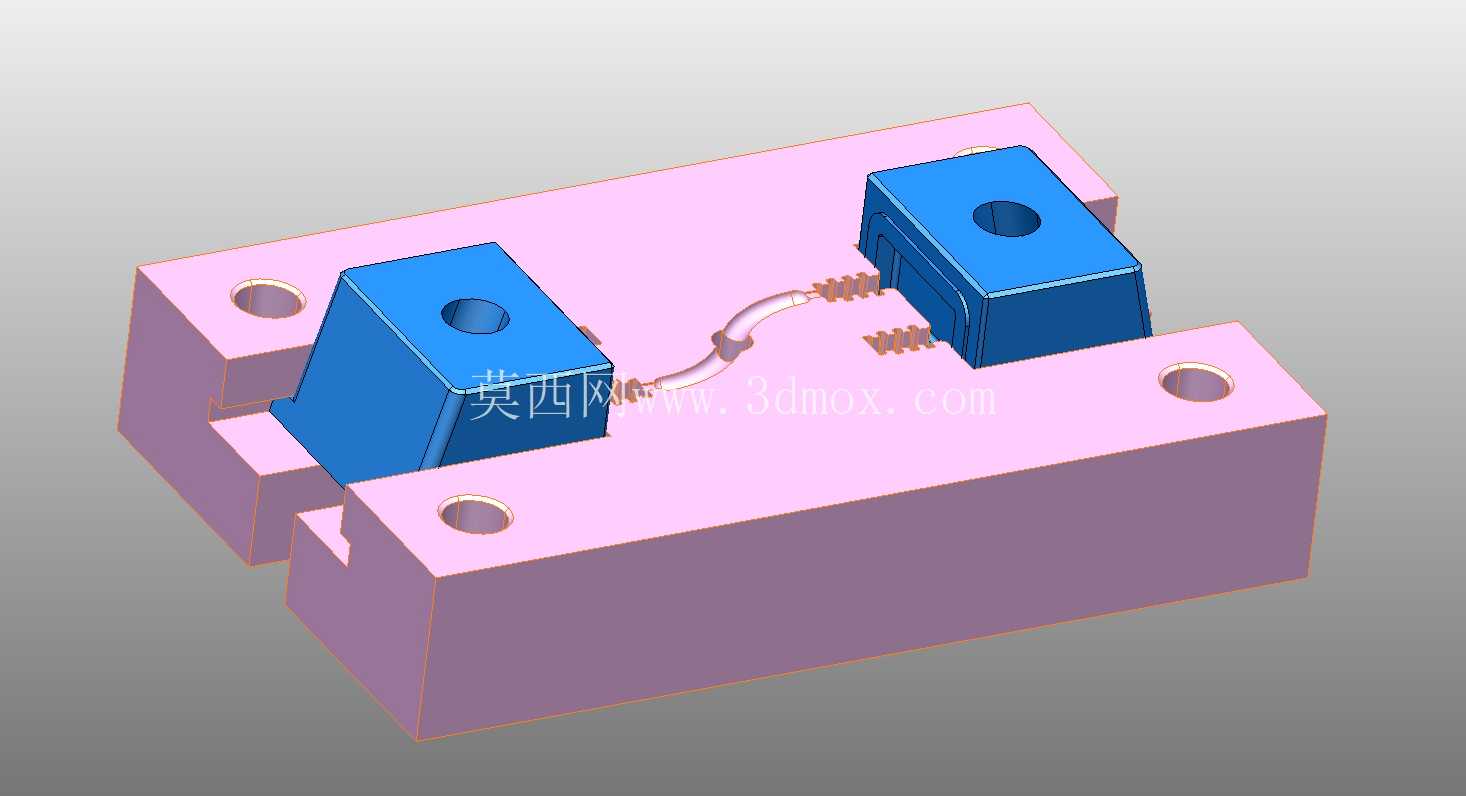

　　其次考虑的是开模脱模的便利性，整个流道组件没有设置倒扣、侧凹结构，所有转角位置都做了R0.5以上的圆角过渡，开模时流道凝料能直接随动模脱出，不需要额外设置侧抽芯结构，能简化模具的整体结构，降低模具加工成本，也能减少后续流道凝料清理的工作量。安装边界上，主进料柱的外径与模具定模侧的浇口套内径做间隙配合，配合公差控制在H7/f6，既保证注射时不会漏料，也能保证浇口套与主进料柱的同轴度，避免注射时料流偏射。两侧的进料接块外形尺寸与动模侧的流道槽完全匹配，合模时接块嵌入动模的流道槽内，贴合面做了0.02mm的平面度要求，合模后不会出现溢料问题。

　　流道的整体长度根据模架的模腔间距设计，两侧接块的中心距与两个模腔的进料位中心距完全重合，不会出现进料错位的问题。在实际生产场景中，这类分流流道结构多用于小型橡胶密封件、橡胶减震垫类零件的压铸生产，相比单腔单浇口的结构，这种对称分流结构能一次完成两个模腔的进料，生产效率提升一倍以上，同时对称的料流设计能让两个模腔的成型压力保持一致，成型后的零件尺寸一致性更好，尺寸公差能稳定控制在±0.1mm以内，满足精密橡胶零件的装配要求。另外流道的截面尺寸经过计算，能匹配常用的橡胶注射机注射速率，料流在流道内的流速控制在合理区间，不会因为流速过快产生剪切过热导致橡胶材料性能劣化，也不会因为流速过慢导致填充不足。整个结构没有多余的冗余设计，所有结构特征都服务于料流输送与脱模需求，加工时只需要采用普通的数控铣加工就能完成，不需要特殊的加工工艺，加工成本低，后期维护也很方便，如果出现流道磨损，只需要更换对应的流道镶块即可，不需要整体更换模架，能降低生产过程中的模具维护成本。
