CA6140车床用自紧束夹紧构件

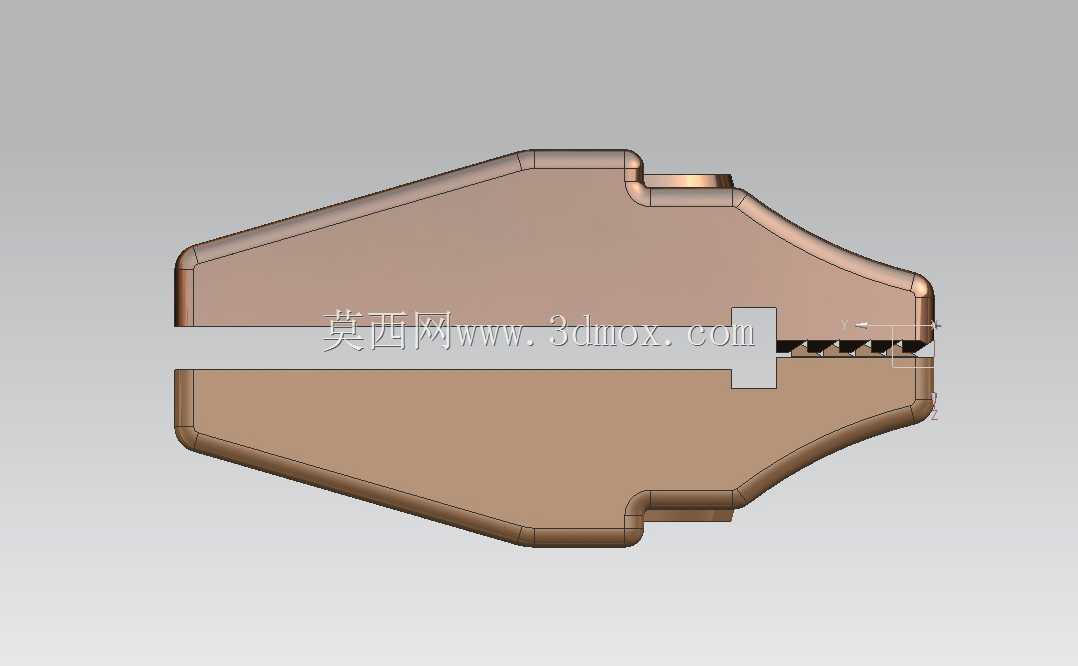

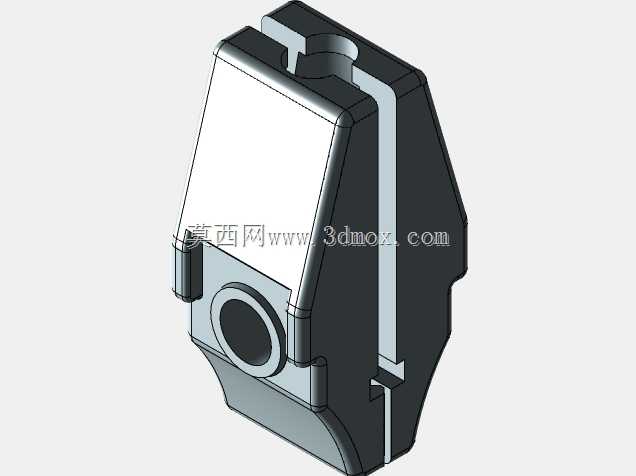

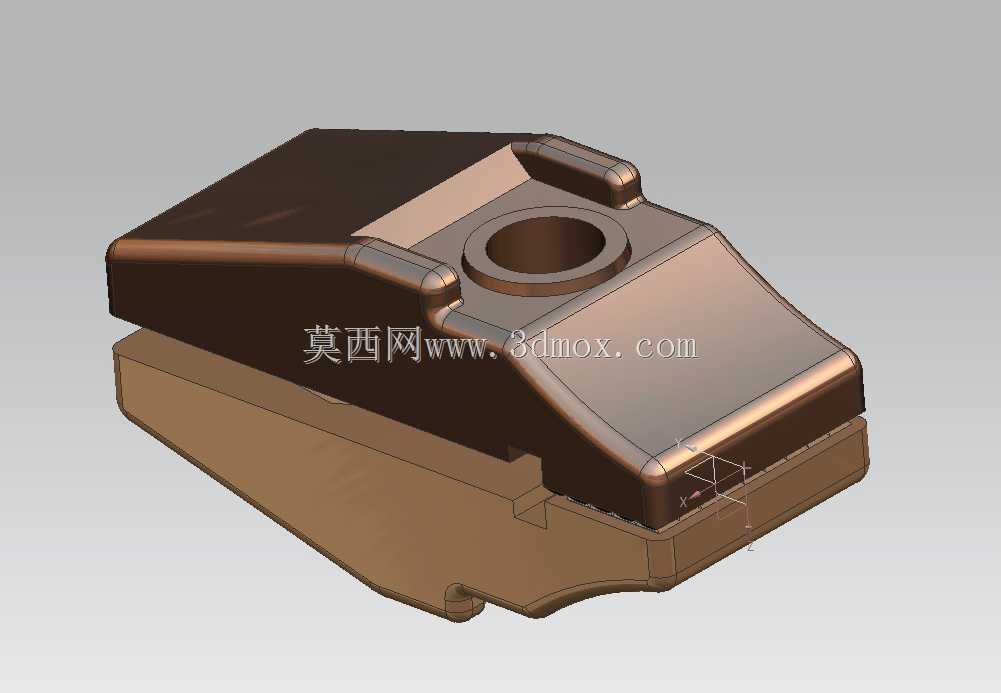

　　在普通卧式车床的日常加工场景里，这类自紧束构件常被应用在刀架辅助锁紧、尾座套筒行程限位夹紧、小拖板快锁机构这类需要频繁操作、靠受力实现自紧的工位上，和传统的螺栓顶紧、偏心轮压紧结构不同，它的自紧逻辑完全依托构件自身的楔形受力面，当被夹紧的杆件从开口处穿入后，只要外部施加沿轴向的切削负载或者进给抗力，构件的上下两个楔形面就会顺着受力方向产生微小位移，越夹越紧，完全不需要额外施加很大的操作力矩，就能在机床切削振动的工况下保持足够的夹紧力，不会出现松脱移位的问题。从结构设计的角度看，这个构件的整体外形采用了对称的楔形收窄轮廓，靠近开口的位置做了圆弧过渡的加厚处理，避免长期受交变夹紧应力的时候出现应力集中开裂的问题，

　　中间的开口槽宽度是按照CA6140车床对应被夹紧杆件的外径公差带设计的，槽的内侧加工有和楔形面匹配的止动卡口，当夹紧力达到设计阈值的时候，卡口会嵌入杆件表面的定位槽，避免构件沿杆件轴向窜动。构件的外轮廓没有多余的突出结构，整体做了倒钝处理，安装的时候可以直接嵌入车床对应安装座的型腔内，不需要额外设计避让空间，安装边界完全匹配CA6140车床原有锁紧机构的安装尺寸，替换原有磨损的锁紧件的时候不需要对安装座做任何二次加工，直接装入就能使用。在实际加工使用过程中，这类自紧束的受力特性非常适合车床这类存在断续切削振动的工况，普通的偏心锁紧结构在长时间受振动冲击后，偏心轴容易出现回转松脱，导致夹紧失效，

　　而这种自紧结构的受力方向和切削抗力的方向是同向的，切削力越大，夹紧力就会同步增大，从根源上避免了振动松脱的风险。设计的时候特意把构件的壁厚做了差异化处理，靠近受力卡口的位置壁厚比尾部楔形段厚2毫米，因为卡口位置是应力集中的核心区域，长期受交变载荷的时候如果壁厚不足，很容易出现卡口崩裂的问题，而尾部楔形段主要是传递夹紧力，不需要过高的结构强度，适当减薄壁厚还能减轻构件自身重量，操作的时候拨动构件锁紧或者松开的手感会更轻便。开口槽的端部做了15度的导入倒角，安装的时候不需要精确对齐杆件，顺着倒角就能顺利把杆件卡入槽内，日常换刀、调整尾座位置的时候操作效率比传统螺栓锁紧结构高很多，不需要反复拧动螺母，只要把构件推到锁紧位置，

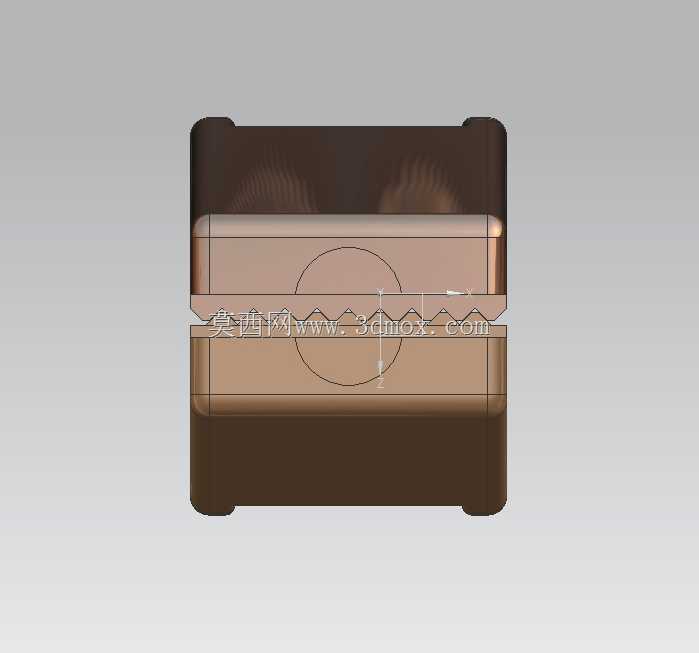

　　靠自身受力就能实现锁紧，松开的时候只要反向敲击构件尾部就能快速解锁，非常适合车床加工过程中频繁调整位置的操作需求。从安装适配性来看，这个构件的整体长度、宽度、厚度尺寸完全匹配CA6140车床对应安装槽的尺寸公差，外轮廓的楔形角度和安装座内的楔形斜面完全贴合，安装后不会出现晃动间隙，上下两个夹紧面的平行度公差控制在0.02毫米以内，夹紧的时候不会出现偏斜，保证被夹紧的杆件和安装基准保持同轴，不会因为夹紧偏斜导致加工精度下降。构件的边缘所有棱边都做了R0.5的圆角处理，一方面是避免安装操作的时候划伤操作人员，另一方面也能减少应力集中，提升构件的疲劳寿命，在长期反复夹紧松开的使用过程中，棱边位置不会因为应力集中出现裂纹。在实际的车床运维场景里，这类自紧束属于易损耗的配件，长期使用后夹紧面会出现磨损，导致自紧力下降，这个模型的结构参数完全按照原厂配件的尺寸测绘建模，建模的时候把磨损后的尺寸补偿量也考虑进去，按照这个模型加工出来的配件，夹紧力比原厂配件还要稳定，因为建模的时候优化了楔形面的角度，把原来的8度楔形角调整到7度，自紧的锁止效果更好，同时不会出现锁死无法松开的问题。
