四爪单动卡盘车床夹具三维结构

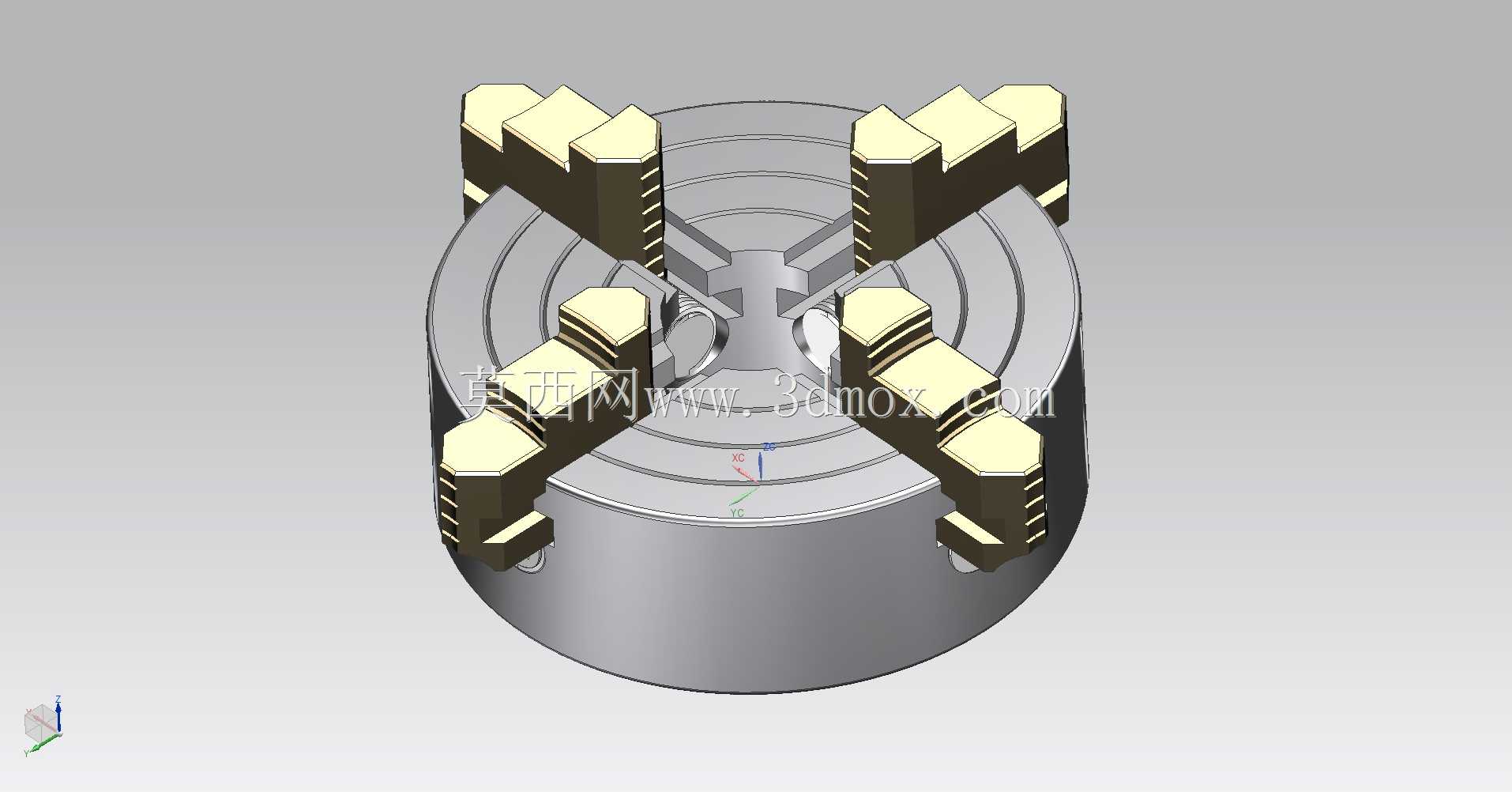

　　四爪卡盘是车床、磨床、分度装置以及部分镗削工位中常见的机用夹具，主要用于轴类、盘类、偏心件和不规则毛坯的回转装夹。与三爪自定心卡盘相比，四爪单动结构的四个卡爪分别通过独立丝杆驱动，夹持中心不依赖自动定心，因此在方形锻件、铸件毛坯、偏心轴、异形壳体以及需要找正的单件小批量加工中更具适应性。模型整体呈现圆盘式本体、四根径向丝杆、四个可移动卡爪和端面安装结构，能够较完整地表达手动卡盘在机床主轴端的装配关系与运动逻辑。

　　从实际使用场景看，这类卡盘常安装在普通卧式车床主轴前端，依靠后端法兰或短锥连接面与主轴端部配合。工件放入卡爪包围区域后，操作者通过卡盘扳手分别转动四个丝杆，使卡爪沿本体径向槽向内或向外移动。每个卡爪的行程独立控制，既可以夹紧圆形截面，也可以夹持方形、矩形或不对称轮廓。对于偏心孔、偏心轴或毛坯余量不均的零件，四个卡爪可配合百分表进行逐爪调整，使工件回转中心与主轴轴线重合，或按工艺要求偏移到指定偏心位置。这一特性决定了它在修配、试制、重型切削和小批量复杂零件加工中仍然不可替代。

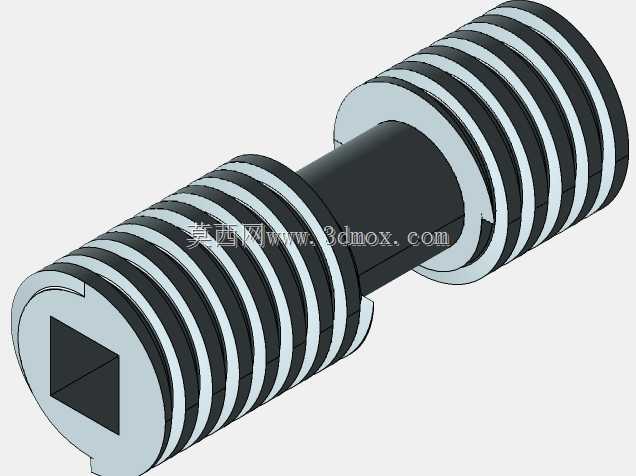

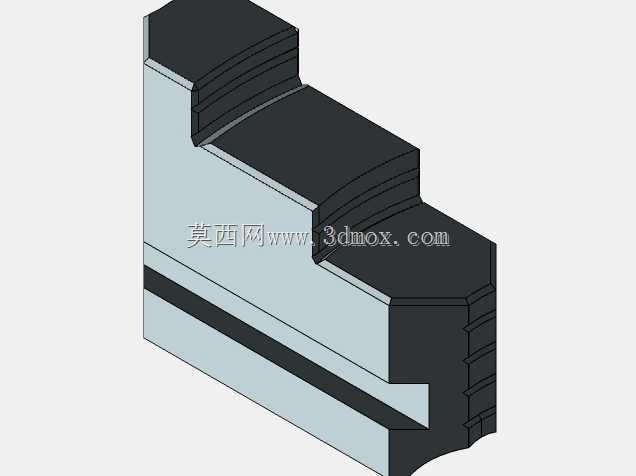

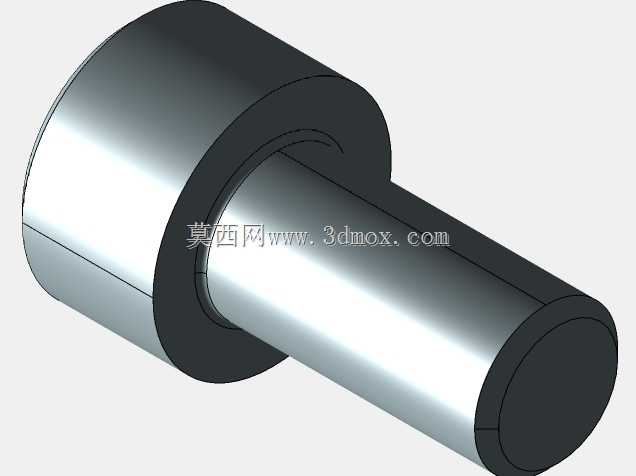

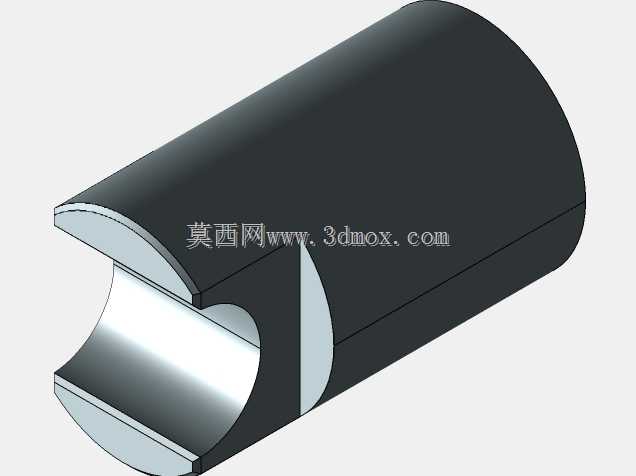

　　结构设计上，盘体承担主要装夹反力，内部布置四条相互垂直的丝杆通道，丝杆通过螺纹副与卡爪底部啮合。转动丝杆时，旋转运动转化为卡爪的直线进给，梯形或矩形螺纹能够提供较好的承载能力和自锁倾向。卡爪与本体导轨槽之间需要保留合理滑动间隙，间隙过小会导致移动阻滞，间隙过大则在切削载荷下产生抬爪或振动。模型中卡爪采用分体块状表达，爪齿朝向中心，齿形用于增加接触摩擦并适应不同直径工件。实际产品中卡爪通常可正反向安装，以兼顾外圆夹持和内孔撑紧；正爪适合较小外径，反爪可向外张开支撑较大内孔或夹持大尺寸盘件。

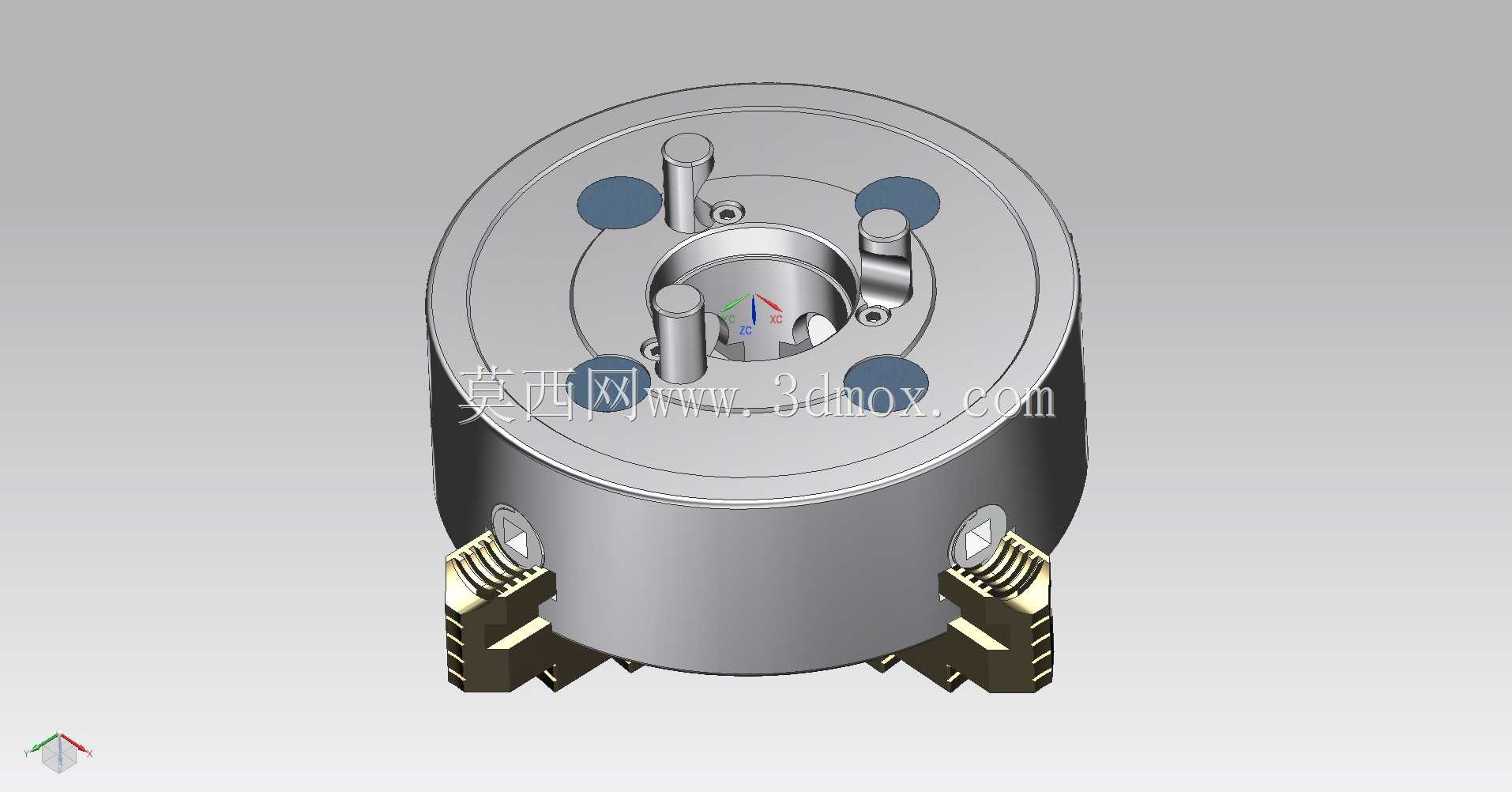

　　外形与安装边界方面，卡盘主体为圆柱形盘体，外径决定最大装夹范围和机床适配能力，厚度则影响主轴悬伸量。安装时需关注后端止口直径、连接螺栓分布圆、短锥规格以及法兰端面跳动。卡盘外径过大可能与刀架、护罩或床身干涉，过小则无法满足卡爪张开行程和工件夹持需求。四个卡爪处于最大张开位置时，其外伸轮廓会超出盘体边缘，因此在防护罩设计、刀路避让和上下料空间校核中，不能只按盘体直径判断边界。卡爪夹紧后，工件悬伸长度、重心位置和切削力方向也会共同影响装夹稳定性。

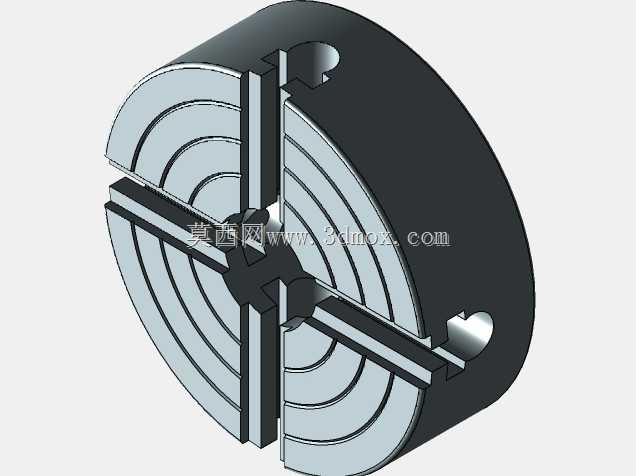

　　建模时应重点还原盘体径向滑槽、丝杆轴线、卡爪啮合段和扳手孔位置。四条丝杆轴线应位于同一平面并呈十字交叉，卡爪运动方向指向盘体中心，爪齿面与工件接触面保持合理高度。若用于机构演示，可将卡爪设置为沿径向滑动的简化运动件，将丝杆旋转与卡爪直线移动建立对应关系；若用于加工装配校核，则需要补充后端安装止口、螺栓孔、主轴法兰和扳手插入空间。对于重型切削工况，还应考虑卡爪与工件的接触长度、夹持点数量以及毛坯表面粗糙度，避免点接触造成压痕或打滑。

　　该结构的功能核心不在于复杂自动动作，而在于可靠夹持与灵活找正。四爪独立调节使装夹误差可以被逐点修正，适合基准不统一、外形不对称或需要偏心加工的零件；但也对操作者找正技能提出要求。三维设计中把卡爪行程、盘体厚度、安装法兰和干涉轮廓表达清楚，能够直接服务于机床配套选型、夹具方案评审和教学演示，使设计者在投入制造前即可判断卡盘与主轴、工件、刀具及防护空间之间的匹配关系。
