M12外螺纹软管连接接头结构设计

　　在流体输送管路的现场布设场景里，软管与硬管、设备接口的过渡连接一直是管路装配中容易出现渗漏、脱落的薄弱环节，尤其是公称通径对应M12螺纹规格的中小口径气路、低压油路、冷却液输送回路，对接头的连接可靠性、装配便捷性都有很具体的工程要求。这款M12规格的软管接头，就是针对这类中小管径软管的端接需求设计的铸造结构连接件，适配内径匹配的橡胶软管、尼龙软管、聚氨酯软管等常见柔性管路，在气动控制回路、小型液压站辅线、设备冷却循环管路、车间集中供气支路等场景中都能用到。从结构设计逻辑来看，接头整体采用一体化铸造成型的思路，没有多余的拼接焊缝，从根源上减少了渗漏点。

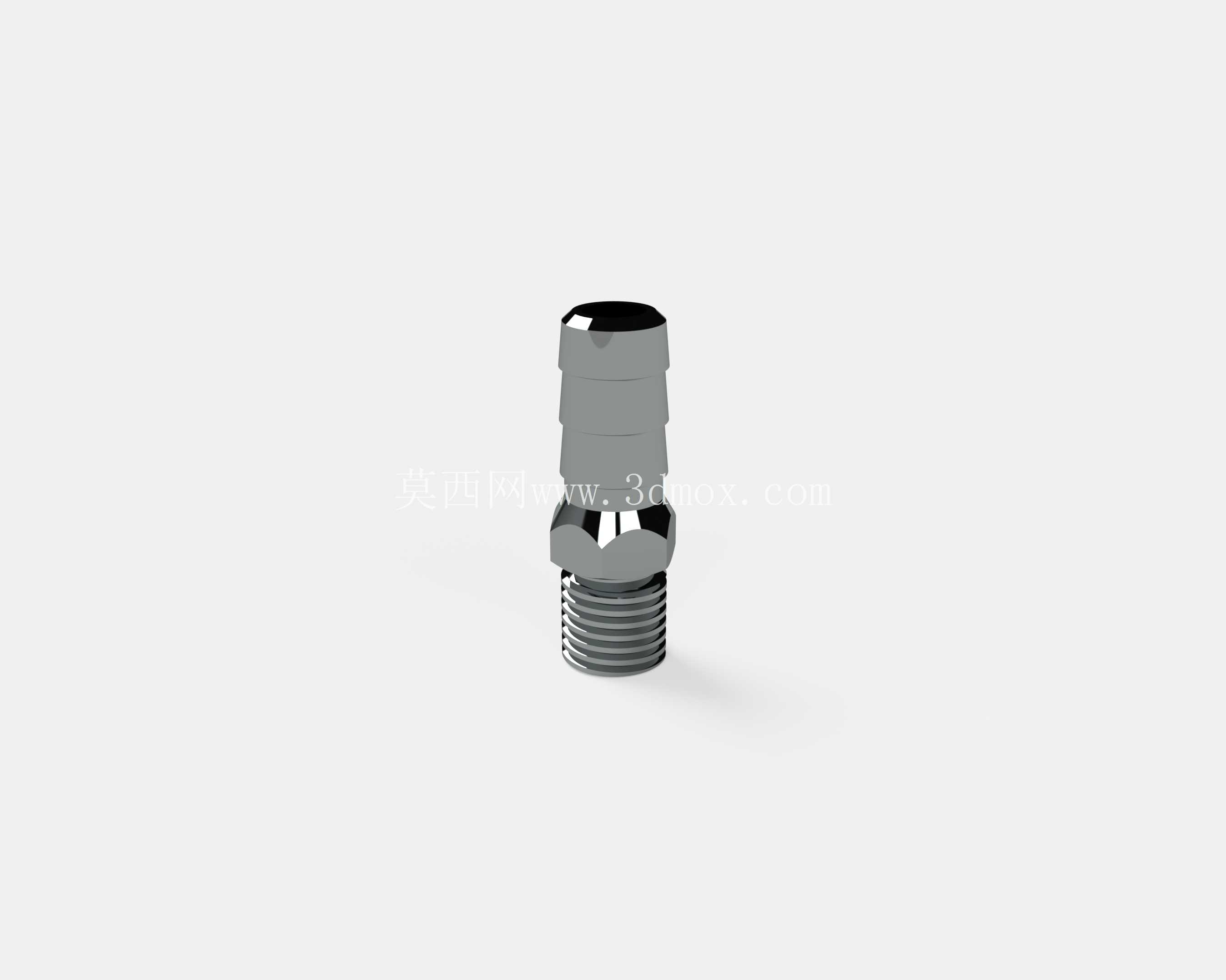

　　接头一端加工标准M12外螺纹，螺纹段的长度经过匹配计算，既保证拧入对应内螺纹接口后有足够的啮合牙数，满足常规1.6MPa以内工作压力下的连接强度要求，又不会因为螺纹过长导致拧入后顶到对侧接口的流道内壁，造成通流截面缩小的问题。螺纹根部设计有一体式的六角拧动台，对边尺寸符合标准紧固件的扳手适配规格，现场装配时可以用普通开口扳手、活动扳手直接拧动，不需要定制专用工装，六角台的端面加工有平整的密封面，可以搭配组合密封垫圈或者O型圈实现端面静密封，避免螺纹密封带来的缠生料带、涂密封胶的繁琐工序，也减少了后期维护时密封残胶清理的工作量。接头的另一端是软管插接段，这个部位的结构做了针对性的优化：插接段的外径比适配软管的内径略大0.2-0.3mm，保证软管套入后有足够的预紧力，插接段表面设计了两道环形倒刺结构，倒刺的朝向是顺着软管插入的方向做顺滑过渡，逆着拔出方向有直角止退边，这样在装配的时候软管可以比较顺畅地套入，一旦内部充压或者受到外部拉拽力，倒刺会牢牢卡住软管内壁，配合外部的喉箍锁紧之后，能承受远大于软管本身爆破压力的拉脱力，不会出现软管拔脱的故障。插接段的最末端做了15度的倒角引导，现场装配的时候不需要额外扩口或者加热软管（常温下的常规软管材质），就能顺利把接头插到软管的指定深度，倒角处做了圆滑处理，没有锋利的飞边，不会在插装的时候割伤软管内壁造成后期的渗漏隐患。从安装边界尺寸来看，接头整体的轴向总长度控制在合理范围，不会因为接头过长导致管路布设时占用过多的安装空间，在设备内部管路密集、操作空间狭小的位置也能顺利完成装配；接头的最大外轮廓就是六角拧动台的对边尺寸，相邻管路接头之间只要留出标准扳手的操作空间就能完成拆装，不需要额外预留过大的布置间距，能有效提升管路排布的紧凑度。

　　流道部分采用等通径设计，整个接头内部的流道直径和M12螺纹对应的通径保持一致，没有突然的扩径或者缩径结构，流体经过的时候不会产生明显的局部压损，也不容易在流道内部形成介质滞留的死角，对于输送有少量杂质的冷却液、或者有粘度的低压液压油时，也不容易出现积渣堵塞的问题。铸造工艺的选择上，这个接头的结构完全适配普通砂型铸造或者压铸工艺的生产要求，外形没有过于复杂的深腔、倒扣结构，拔模斜度设置合理，不需要复杂的抽芯结构就能完成模具开模，批量生产的时候成品率高，后续机加工的工序只需要处理螺纹部分、密封端面和插接段的外圆，加工余量小，能有效控制生产的成本。

　　在实际选型使用的时候，需要注意对接的内螺纹接口的深度要和接头螺纹段长度匹配，如果是薄壁件的内螺纹接口，要注意核算螺纹啮合的牙数是否满足压力等级要求，搭配软管的时候要确认软管的内径公差在允许范围内，如果软管内径偏大会导致预紧力不足，即使打了喉箍也容易出现渗漏或者拔脱的问题，喉箍的安装位置要对准两道倒刺之间的位置，保证锁紧力能均匀作用在倒刺和软管的接触面上，不要把喉箍装在倒角引导段或者靠近六角台的根部位置，避免锁紧失效。另外这个接头的铸造结构本身有足够的壁厚，在常规的使用环境下不需要做额外的加强，表面处理可以根据输送介质的腐蚀性选择镀锌、发黑或者钝化处理，适配不同的工况防腐蚀要求。
