铸造用型芯型腔分体式模具结构设计

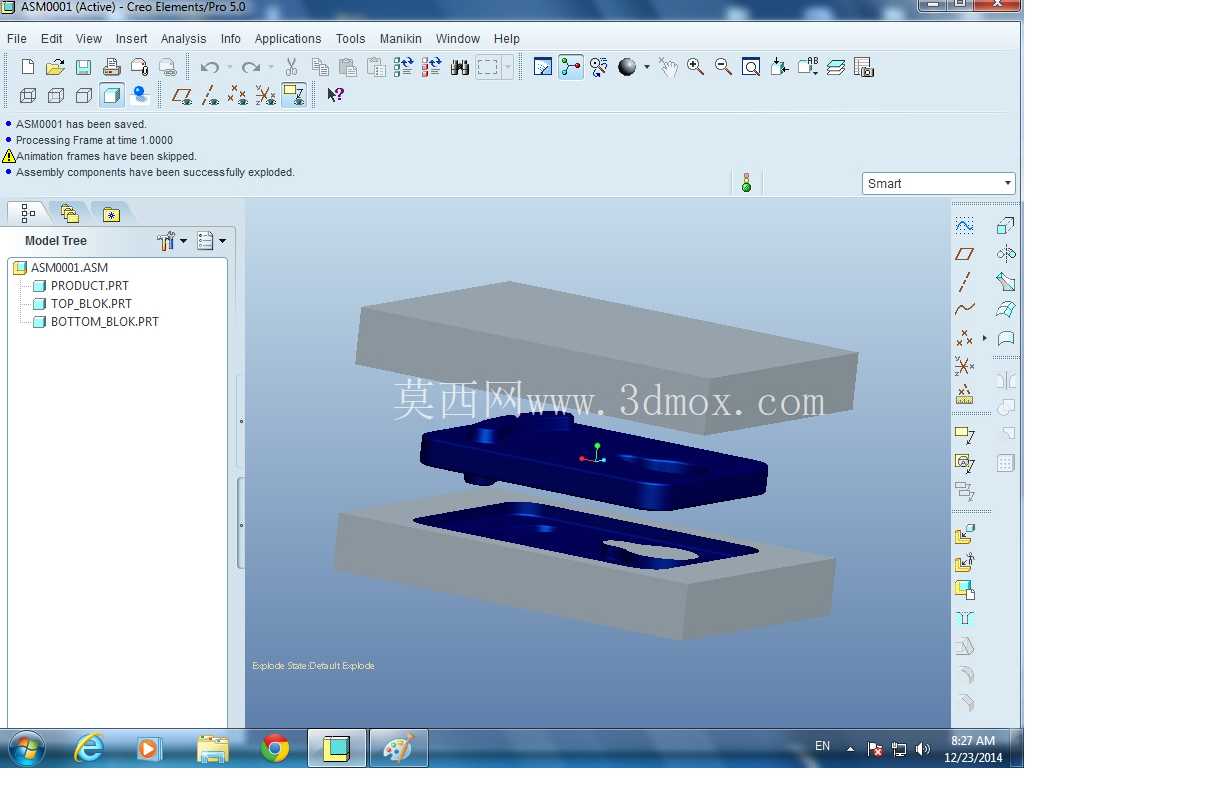

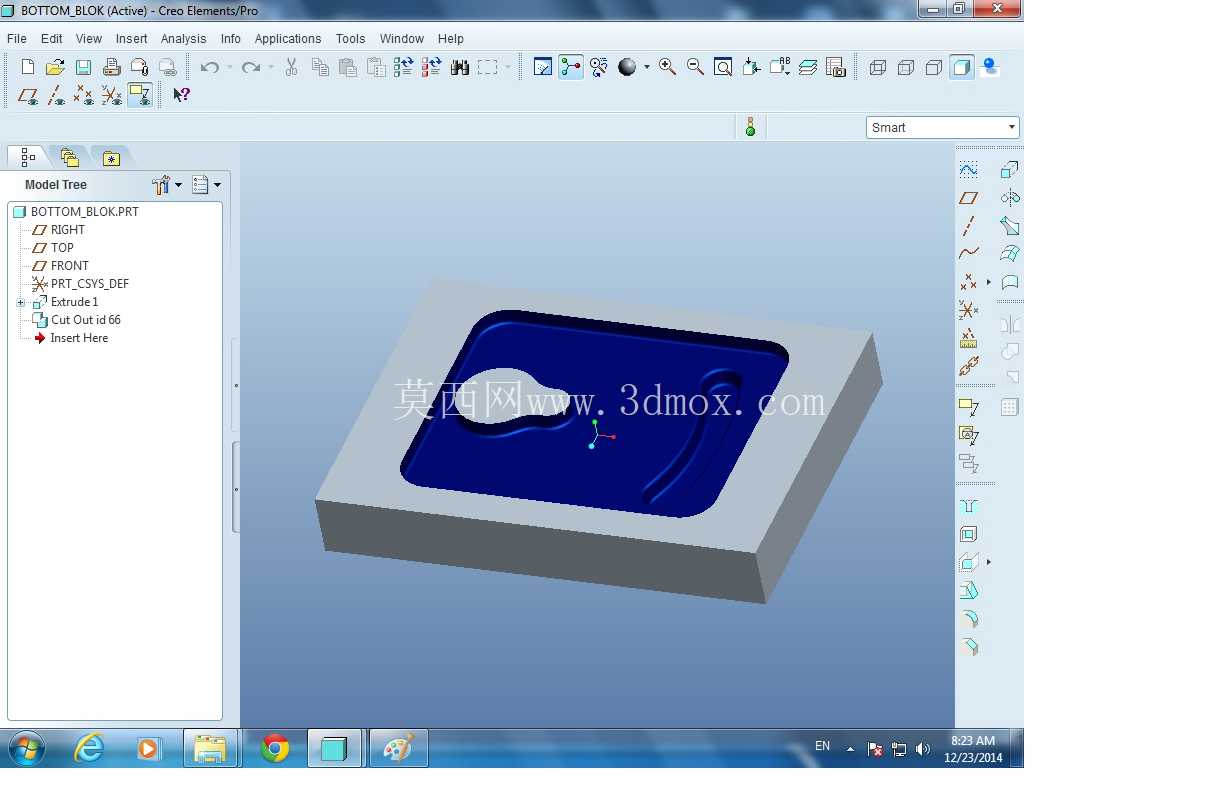

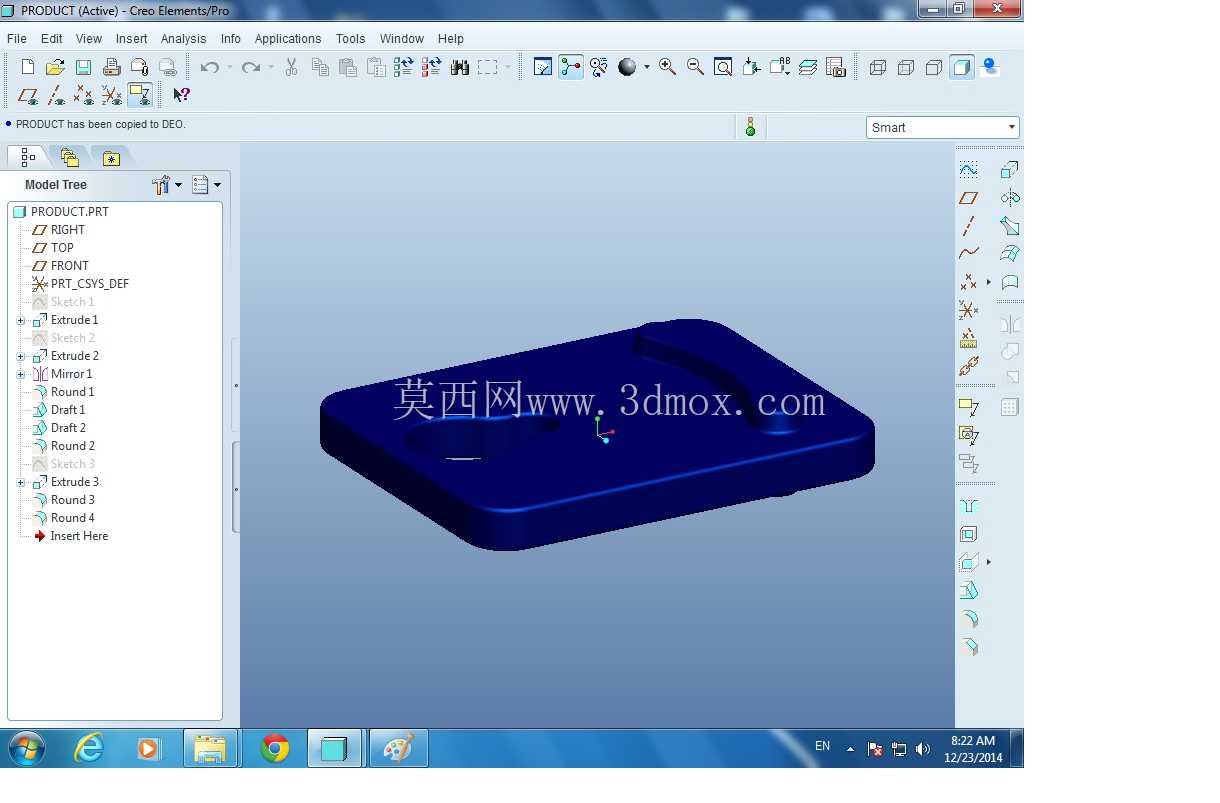

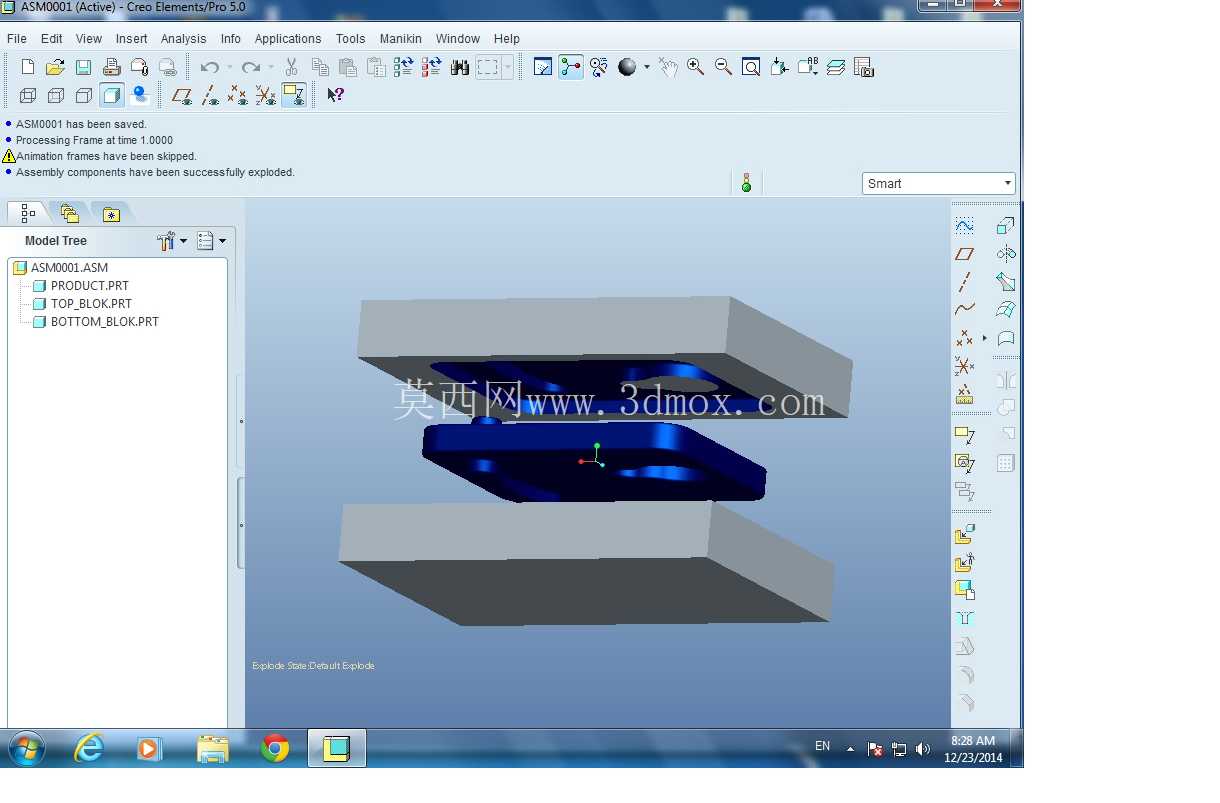

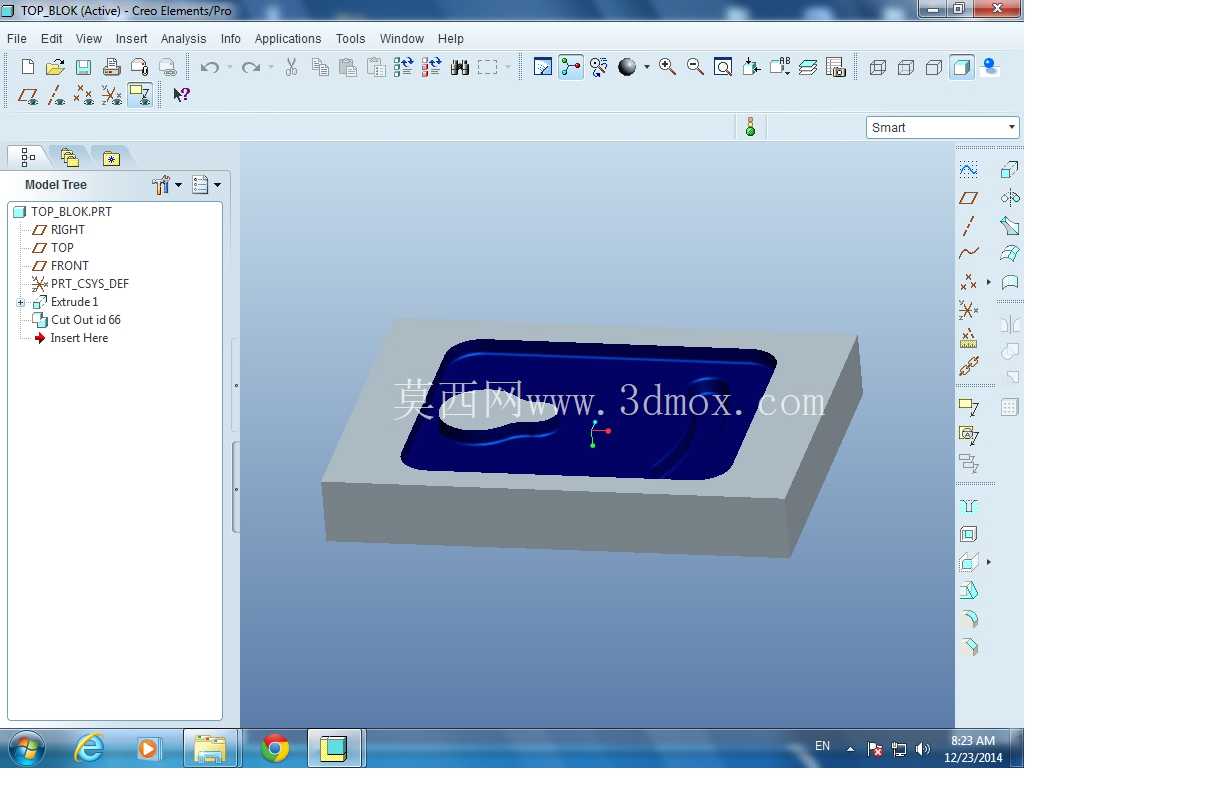

　　这套模具结构针对中小型铸件的批量铸造生产场景设计，核心解决铸件成型过程中型芯定位偏移、型腔合模错位的常见工程问题，适配砂型铸造、低压铸造等多种常规铸造工艺的生产需求，可直接用于对应结构铸件的开模生产环节。从实际生产用途来看，该结构承担铸件内外轮廓的精准成型功能，上下模体分别对应型腔的固定侧与移动侧，中间蓝色成型部件为铸件内腔成型的型芯组件，合模后形成封闭的模腔空间，熔融金属注入冷却后即可获得轮廓尺寸符合要求的铸件毛坯，省去后续大量的机加工余量修整工序。

　　在功能特性设计上，这套结构采用了分体式装配逻辑，上下模体的分型面选取在铸件轮廓的最大投影面位置，开模时可直接沿垂直分型方向分离，避免开模过程中刮伤铸件外表面；型芯组件采用独立定位结构，与上下模的定位槽采用间隙配合设计，配合公差控制在H7/g6区间，既保证合模时型芯的安装便捷性，又能避免充型过程中金属液冲刷导致型芯偏移，减少铸件壁厚不均的废品率。设计思路上优先考虑了生产环节的操作便捷性，模体的导向结构采用内置式导柱设计，导柱安装位置避开浇道与排气通道的布设区域，合模时导柱先于分型面接触，引导上下模精准对位，避免硬合模导致的模腔边缘磕碰损伤；型芯部分设计了独立的顶出接触位，开模后可通过顶杆直接作用于型芯的非成型面，将铸件连带型芯一同顶出，再进行后续的型芯去除作业，避免顶杆直接接触铸件成型面导致的表面顶痕缺陷。

　　从安装边界与尺寸适配角度，整套模具的外轮廓为规则矩形结构，可直接适配常规吨位的立式模锻设备、铸造压机的工作台安装尺寸，模体上预留的安装螺栓孔位符合通用铸造设备的T型槽间距标准，无需额外制作过渡安装板即可完成装夹；模体的合模行程预留了足够的操作空间，开模后上下模的分型面间距可满足人工清理模腔、喷涂脱模剂的操作需求，不需要额外加大设备的开模行程参数。在细节结构处理上，分型面位置设计了环绕模腔的排气槽结构，排气槽深度控制在0.15mm以内，既可以在充型过程中快速排出模腔内的空气，避免铸件产生气孔缺陷，又不会导致金属液沿排气槽溢出形成过厚的飞边，减少后续飞边清理的工作量；型芯与模体的配合位置设计了集渣槽，可容纳充型过程中最先进入模腔的冷金属液与氧化渣，避免杂质进入模腔主体导致铸件内部夹杂缺陷。

　　这套结构在实际投产前可根据具体铸件的材质特性调整模体的选材，针对铸铝等低熔点合金铸件可采用45号钢作为模体材料降低制造成本，针对铸铁、铸钢等高熔点铸件则可更换为热作模具钢材料提升模体的耐高温疲劳性能，结构本身的装配逻辑不需要做大幅调整即可适配不同材质铸件的生产需求。日常生产维护时，上下模的导向面需要定期涂抹耐高温润滑脂，减少反复开合模过程中的导向面磨损，型芯的成型面每次脱模后需要检查是否有粘料残留，及时清理避免影响铸件的内腔表面质量，模体的冷却通道可根据生产节拍需求布设，在模体非成型面钻孔接入冷却管路，控制模体的工作温度在合理区间，延长模具的连续生产使用寿命。
