D65规格可转位面铣刀盘结构设计

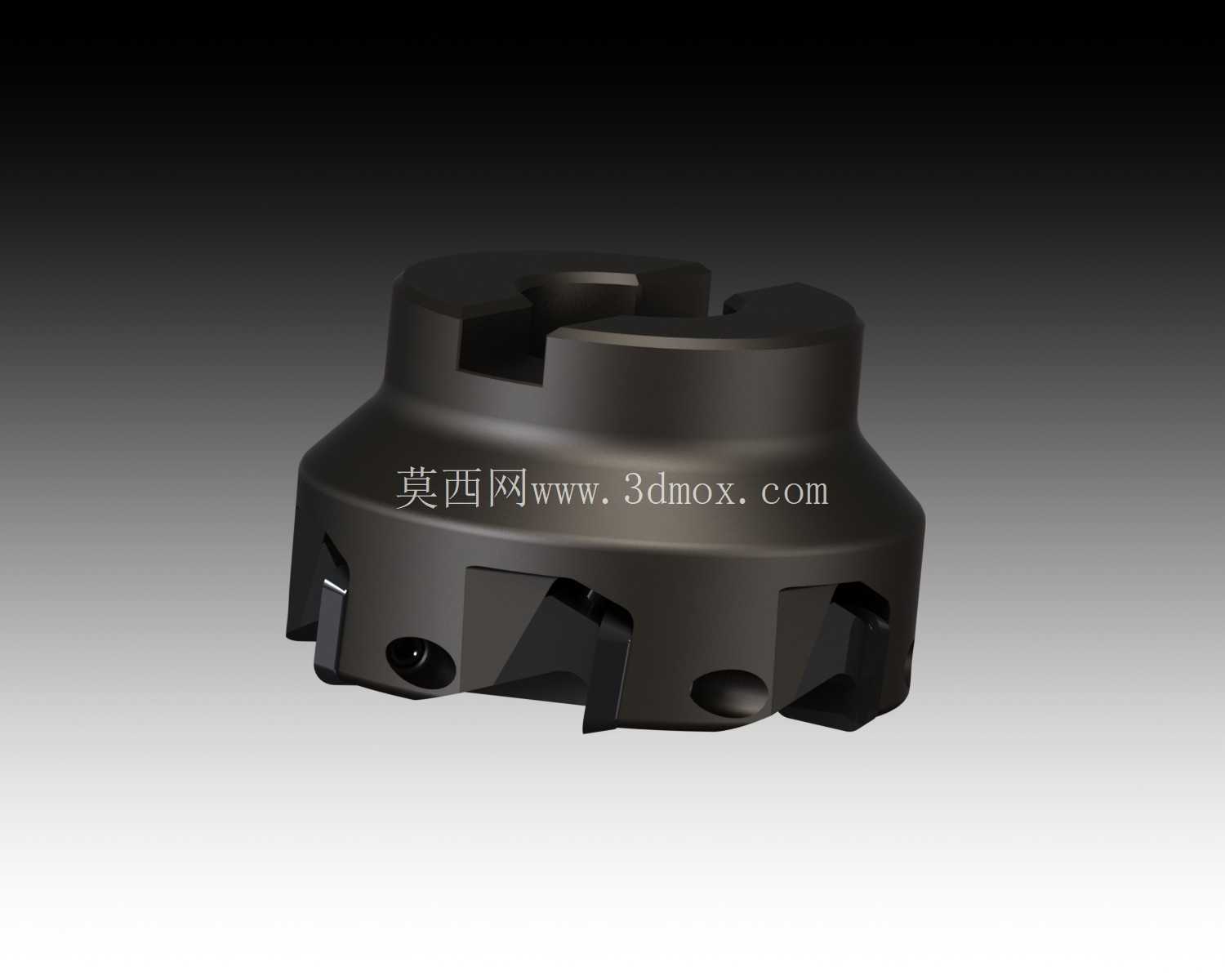

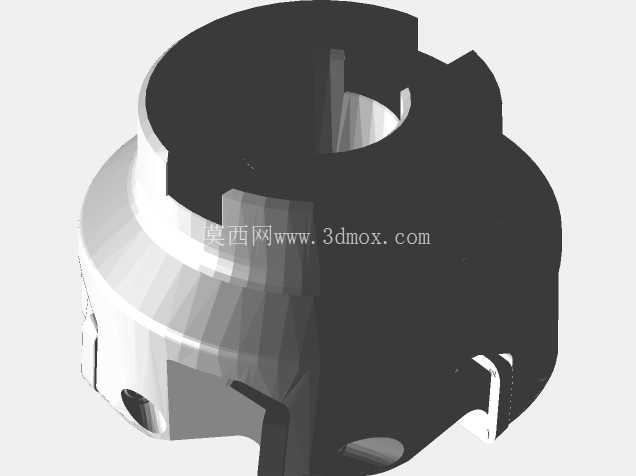

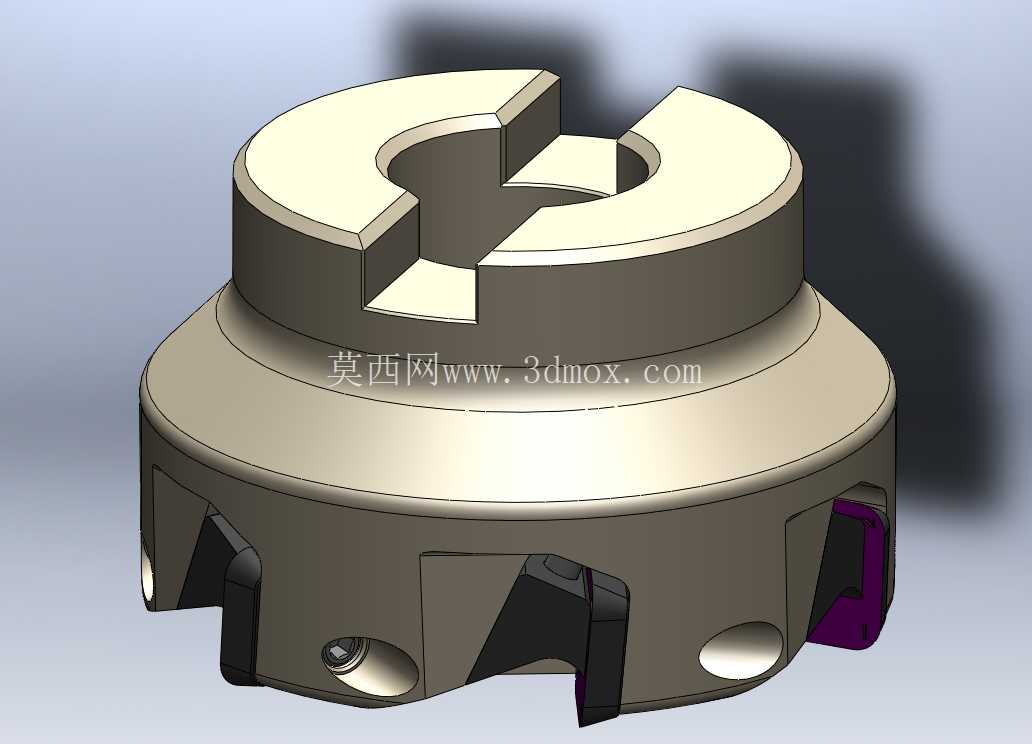

　　这款直径65mm的面铣刀盘，是数控铣削工序里平面加工环节的核心执行部件，日常在立式加工中心、数控铣床的平面开粗、半精铣工序中应用极广，不管是普通碳钢的铸件飞边处理，还是模具钢的基准面加工，或是铝合金板材的大面整平，都能看到同规格刀盘的应用身影。从结构设计来看，刀盘主体采用阶梯式轴身布局，顶部的驱动卡槽直接和机床主轴端面的传动键配合，相比普通侧固式刀柄连接，这种端面键传动的方式能承受更大的铣削扭矩，在大切深、高进给的开粗工况下，不会出现刀盘跟转打滑的问题。顶部的中心通孔是安装拉紧螺钉的位置，安装时螺钉穿过通孔拧入主轴拉钉位置，能把刀盘牢牢压在主轴端面上，保证高速旋转时的连接刚性，避免轴向窜动影响加工面的平面度。

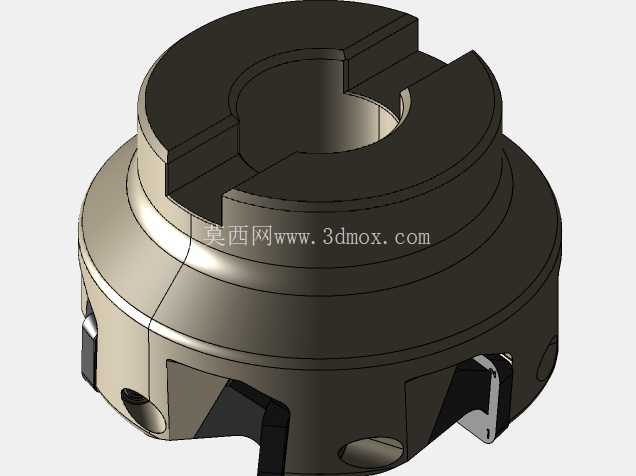

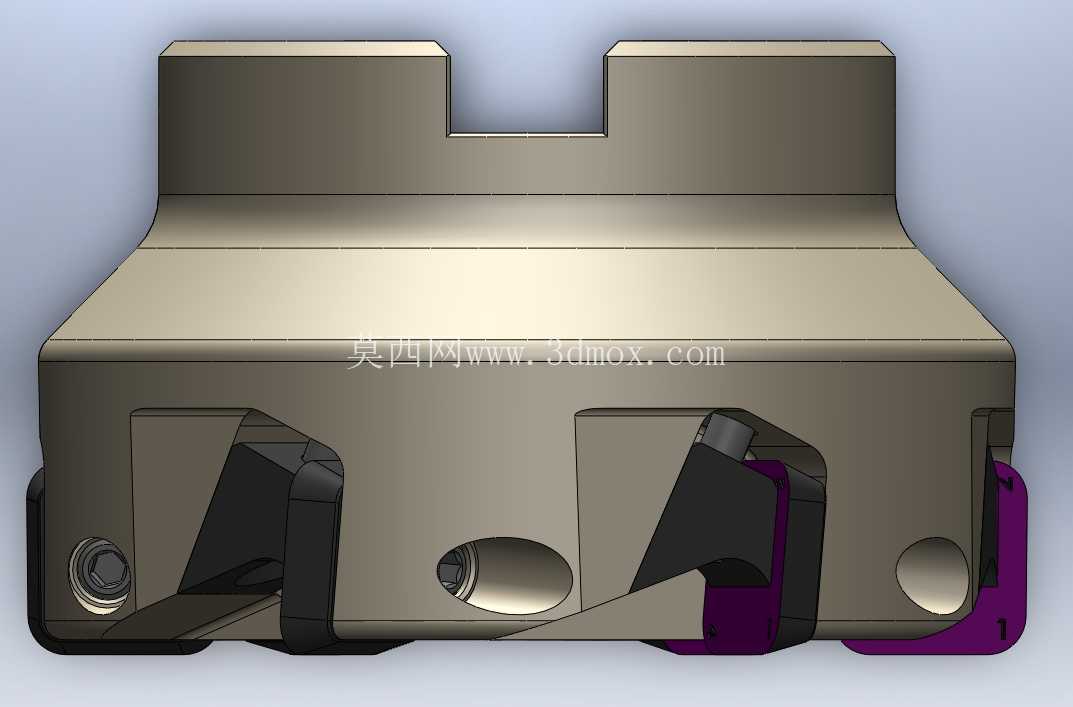

　　刀盘下部的刀座采用均匀分布的楔块式锁紧结构，每个刀位都设计了对应的定位面和锁紧螺钉孔，安装硬质合金可转位刀片时，不需要额外打磨刀片座，只要把刀片靠紧定位面，拧紧锁紧螺钉就能完成刀片固定，刀片磨损后只需要松开螺钉转一个切削刃位就能继续使用，大幅减少了换刀辅助时间。刀盘侧面设计的多个沉头孔，是用于安装微调螺钉的，在半精铣或者精铣工序前，可以通过这些微调螺钉调整每个刀片的径向跳动和轴向高度差，把刀片的等高误差控制在0.01mm以内，加工出来的平面粗糙度能稳定达到Ra1.6以下，不需要后续的磨削工序就能满足普通零件的平面精度要求。

　　刀盘的外轮廓做了多段锥面过渡，一方面是为了减轻刀盘整体重量，降低主轴高速旋转时的动平衡负载，另一方面锥面结构能在铣削时让切屑顺着锥面顺利排出，不会出现切屑缠绕刀盘、刮伤已加工表面的问题。从安装边界来看，这款刀盘的顶部连接尺寸适配标准的BT40、BT50主轴端面接口，安装时需要保证主轴端面和刀盘贴合面没有铁屑、毛刺，否则会导致刀盘安装偏斜，加工时出现震刀纹。刀盘的有效切削直径为65mm，单次走刀的切削宽度最大可以达到60mm，在加工中小型零件的平面时，一次走刀就能完成整个面的铣削，不需要多次接刀，能有效减少接刀痕的产生。

　　在实际加工应用中，这款刀盘搭配不同材质的刀片可以适配不同的加工材料：搭配涂层硬质合金刀片时，可以加工硬度在HRC35以下的碳钢、合金钢，切削线速度可以设置在120-180m/min，每齿进给量0.1-0.2mm/z；搭配PCD刀片时，可以加工铝合金、铜等有色金属，切削线速度能提升到800-1200m/min，加工效率是普通高速钢铣刀的十倍以上。设计这款刀盘的三维结构时，需要重点关注每个刀位的定位角度，主偏角设置为45度，这种角度的刀盘在铣削时径向切削力更小，加工薄壁零件时不容易让零件产生变形，同时刀片的切削刃接触工件时是逐渐切入的，能有效减少冲击，延长刀片的使用寿命。另外刀盘的容屑槽空间也经过了优化，每个刀位前方的容屑槽深度足够，在大进给铣削时产生的C型切屑能顺利从槽内排出，不会因为容屑空间不足导致切屑挤压在刀盘和工件之间，造成刀片崩刃或者工件表面划伤。刀盘的材质选用40Cr合金钢调质处理，整体硬度达到HRC28-32，既有足够的韧性承受铣削时的冲击载荷，又有足够的刚性保证切削时不会产生形变，刀座的定位面经过高频淬火处理，硬度达到HRC50以上，长期拆装刀片也不会出现定位面磨损，保证刀片安装的重复定位精度。在三维建模过程中，需要严格控制每个刀位的位置度公差，相邻刀位之间的角度误差不能超过0.02度，否则会出现某个刀片切削负载过大，提前磨损的问题；同时刀盘的中心通孔和顶部驱动卡槽的同轴度要控制在0.01mm以内，保证刀盘安装后的动平衡精度，在转速达到8000rpm时不会出现明显的震动。这款刀盘的整体轴向长度经过优化，在保证连接刚性的前提下尽可能缩短悬伸长度，安装在主轴上后悬伸量控制在40mm以内，能有效提升整个刀具系统的刚性，在大切深加工时不容易出现震刀问题。
