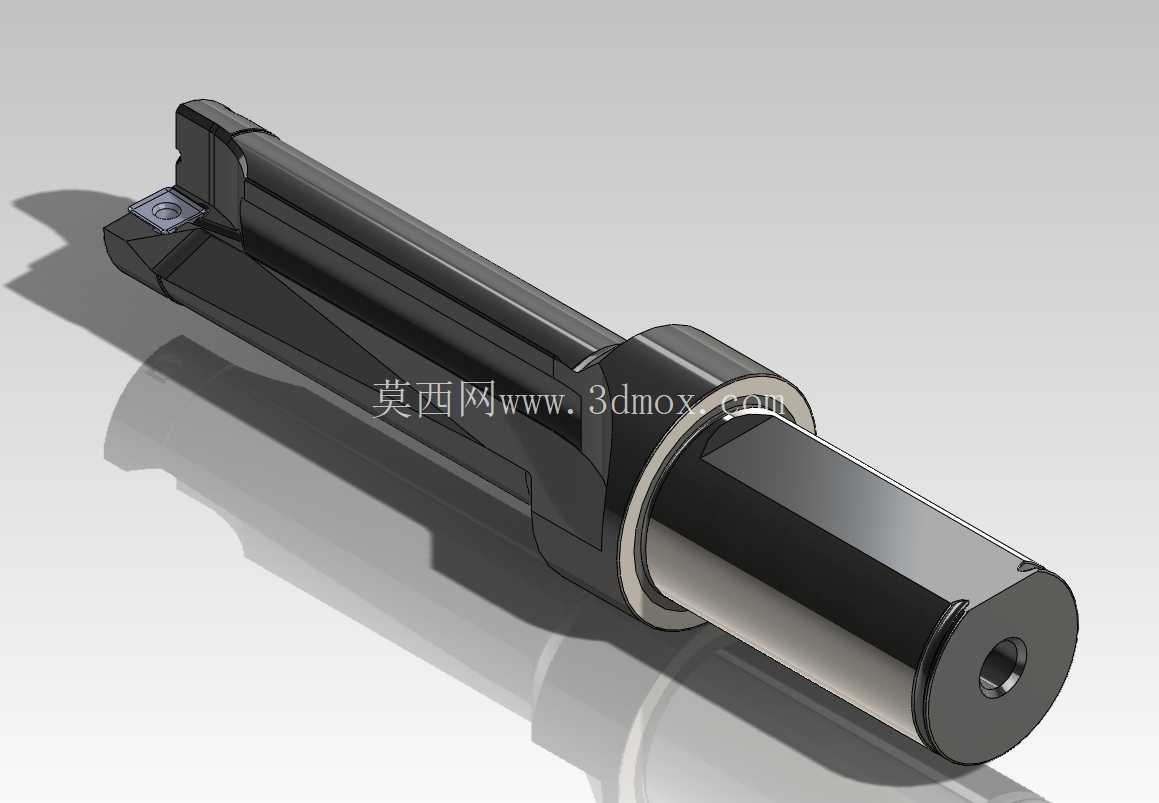

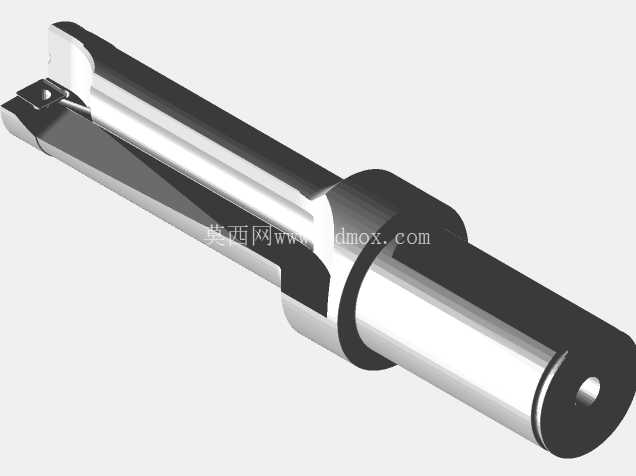

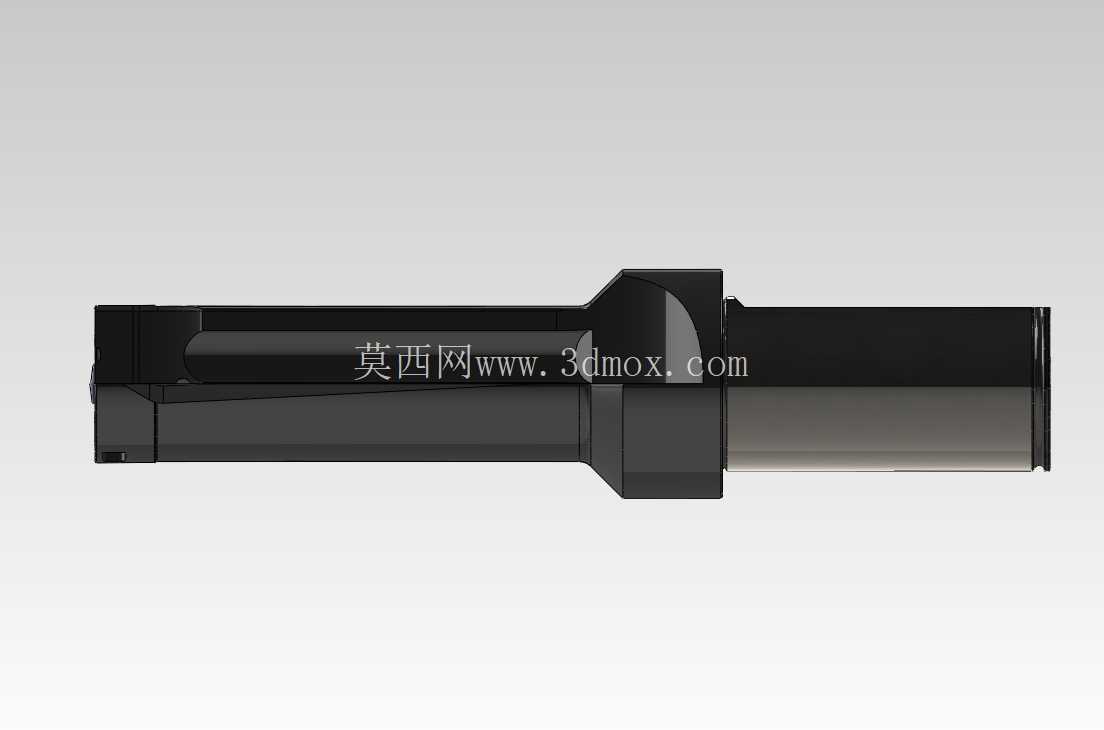

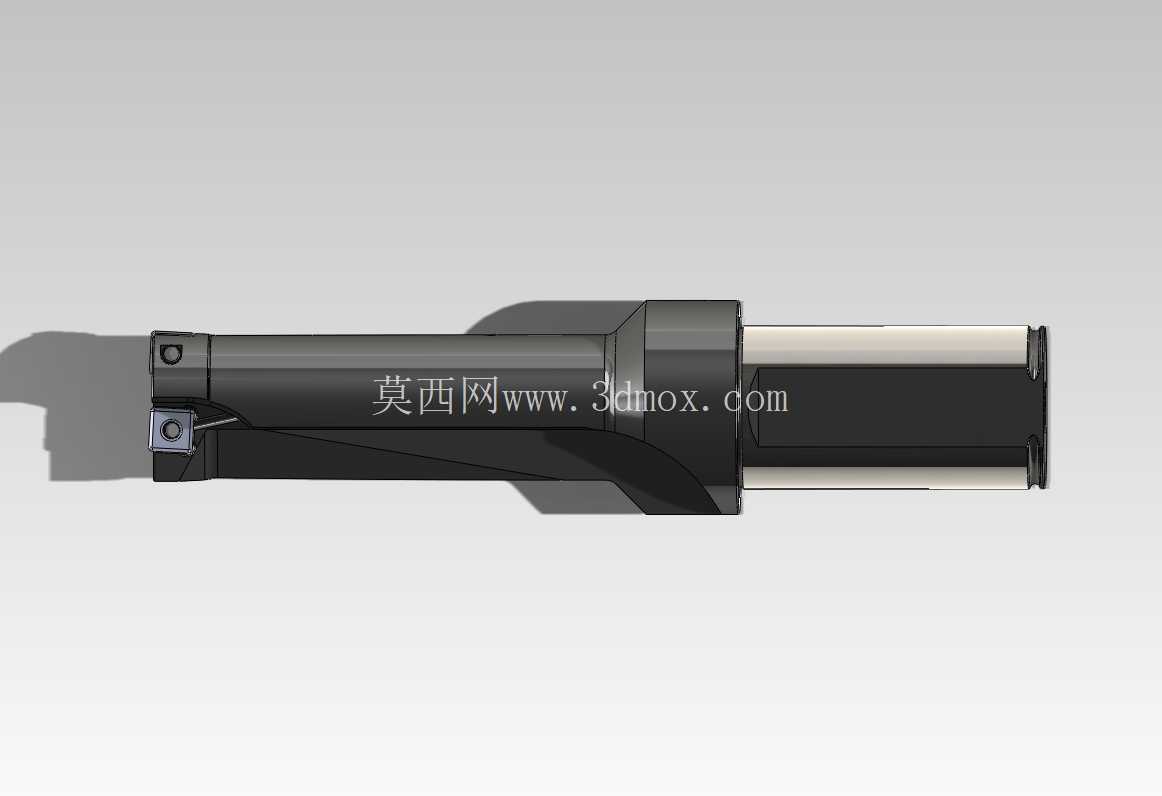

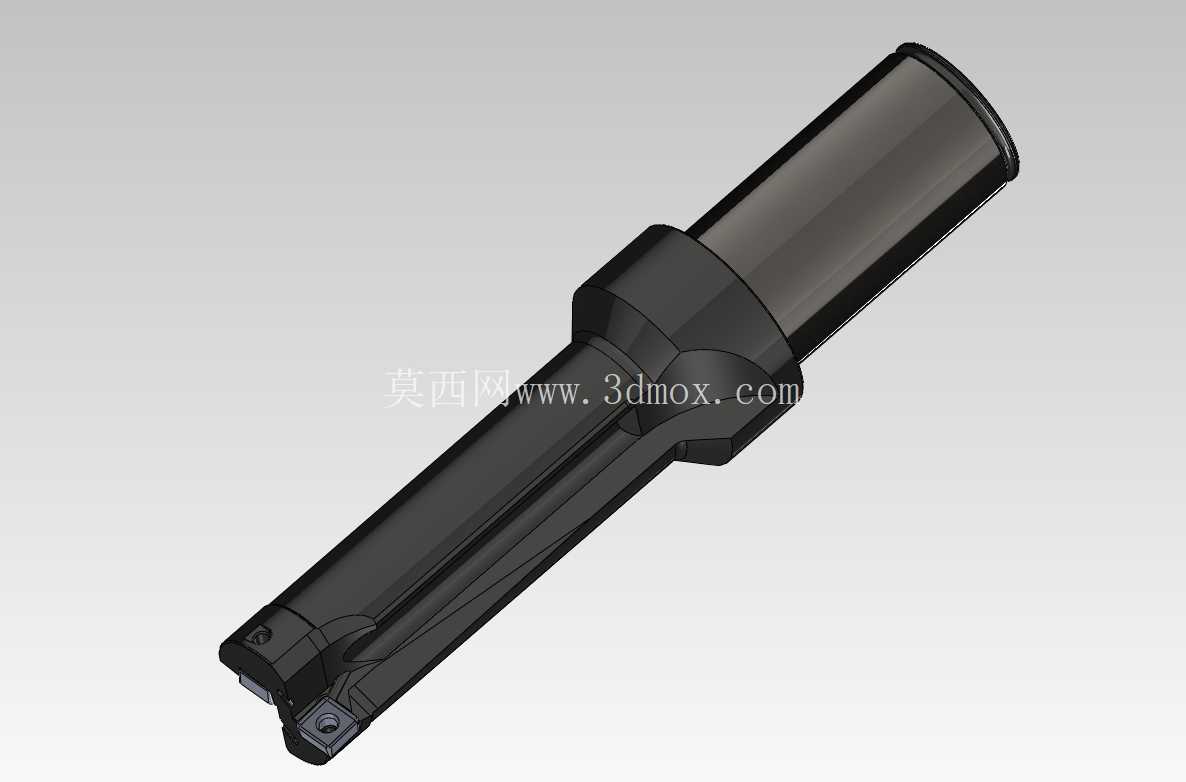

可转位刀片式深孔加工钻头结构

　　这款可转位刀片钻头针对3倍径深孔加工场景设计，在普通立式加工中心、数控车床的刚性装夹条件下，就能完成以往需要枪钻设备才能实现的深孔钻削作业，不需要额外配置高压内冷系统的专用机床，适配绝大多数常规机加工车间的设备条件，覆盖碳钢、合金钢、铸铁等常见金属材料的实体钻孔工序，在通用机械零部件加工、模具钢料开粗、液压阀块孔系加工、传动轴端面孔加工等场景中都能直接替换传统高速钢钻头、整体硬质合金钻头使用。从结构设计逻辑来看，这款钻头采用侧固式直柄装夹结构，柄部直径公差严格控制在h6级别，装夹时柄部插入刀柄的深度需要达到柄径的1.5倍以上，才能保证高速钻削时的装夹刚性，避免切削振动导致刀片崩损。刀体整体采用合金钢调质后表面硬化处理，芯厚从柄部到切削端保持渐变式锥度设计，越靠近切削部位芯厚占比越高，既保证了长悬伸加工时的刀体抗扭刚性，又能给内部的冷却通道留出足够的通流截面，让切削液能直接输送到切削刃区域，及时带走钻削产生的切屑和切削热。切削端采用双刀片错位排布设计，中心刀片和外圆刀片分别覆盖不同的切削半径区域，没有传统麻花钻的横刃结构，钻削时的轴向抗力比同直径高速钢钻头降低40%以上，机床主轴负载更小，即使是主轴功率有限的中小型加工设备也能稳定使用。

　　刀片采用标准化可转位结构，刀片通过沉头螺钉直接固定在刀体的定位槽内，定位槽的配合精度控制在0.02mm以内，刀片磨损后不需要重新拆卸刀体，直接在机床上松开螺钉更换刀片即可继续加工，不需要对刀体进行重新刃磨，大幅减少了刀具换型和刃磨的辅助时间。刀体上的排屑槽采用大螺旋角抛光设计，槽型截面经过优化，钻削产生的C型切屑能顺着螺旋槽顺畅排出，不会在孔内出现挤屑、堵屑的问题，避免切屑刮伤已加工孔壁，能稳定保证IT9级左右的孔径精度，孔壁粗糙度能达到Ra3.2以下，大部分场景下钻削完成后不需要额外进行铰孔、镗孔工序就能直接满足装配要求。

　　从安装边界来看，这款钻头的总长设计充分考虑了3倍径加工的排屑空间需求，加工时钻头伸出刀柄的长度需要比目标孔深多出至少1.5倍刀片长度的安全距离，避免排屑过程中切屑卡滞在刀柄和工件端面之间。刀体上的刀片座设计有0.1mm的偏心量，钻削时能实现轻微的自导向效果，不需要提前打中心孔就能直接在实体平面上钻孔，孔的直线度在3倍径深度下能控制在0.05mm/100mm以内，不会出现明显的孔偏斜问题。和整体硬质合金钻头相比，这种可转位刀片钻头的刀体可以重复使用，只需要更换刀片就能持续加工，单孔加工成本能降低60%以上，尤其适合批量零件的孔加工工序。

　　在实际使用中需要注意，钻削时的进给量需要根据材料硬度调整，加工低碳钢等塑性材料时可以适当提高进给量，促进切屑断屑；加工高硬度合金钢时需要适当降低切削线速度，减少刀片的磨损速度。刀体的冷却通道出口正对刀片的切削刃和排屑槽方向，使用时需要保证内冷压力不低于0.6MPa，才能让切削液充分到达切削区域，辅助切屑顺利排出。这款钻头的刀体上还设计有防转定位面，和侧固式刀柄配合时能传递更大的扭矩，即使在大进给钻削的工况下也不会出现刀体打滑的问题，整体结构经过动平衡校正，能在最高3000转/分钟的转速下稳定运行，不会出现明显的振动振纹。
