梯形槽带圆孔实心硬质合金镶块结构

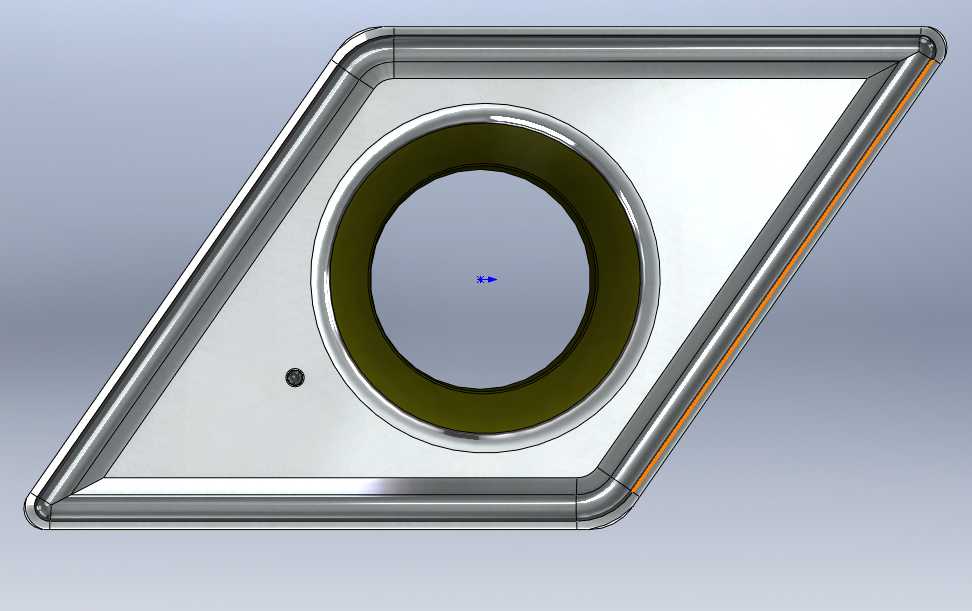

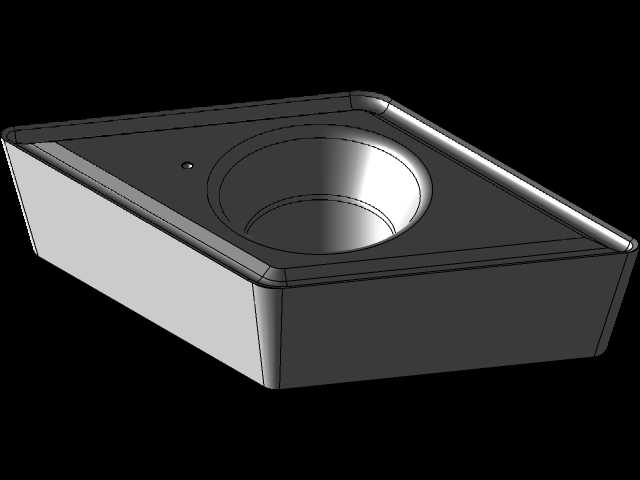

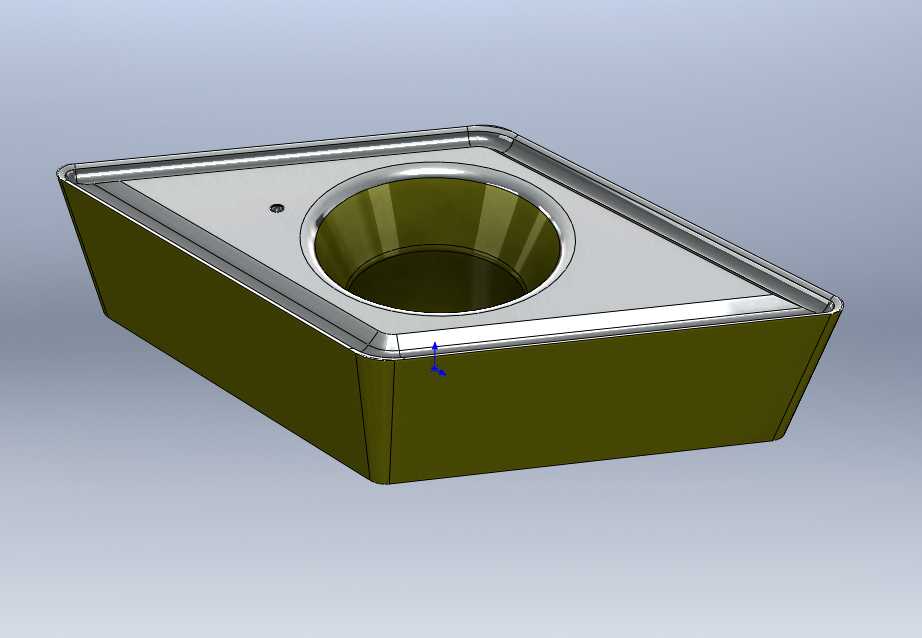

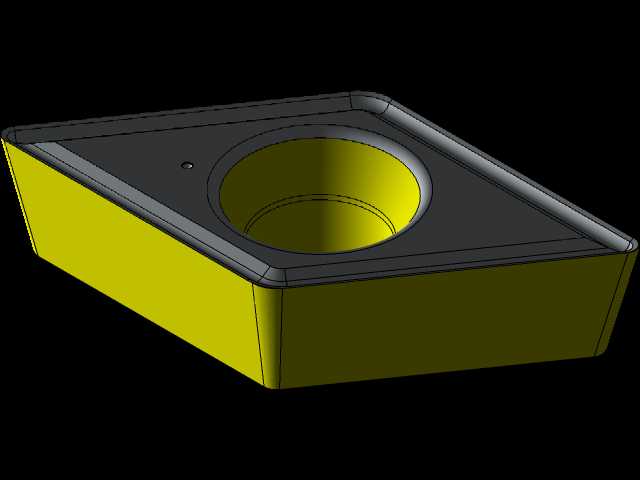

　　这类硬质合金镶块常被用在高载荷、强磨损的工装定位工位，比如多工位级进模的刃口补强位置、自动化装配线的硬质定位基座、矿山钻探设备的钻具端面耐磨嵌件，也会出现在金属切削夹具的定位支撑面，替代普通钢材承受高频摩擦与冲击载荷，避免基体快速磨损失效。从结构上看，整体采用梯形槽式的外轮廓设计，侧壁带有均匀的拔模斜度，这种结构并非随意设计，而是为了在嵌入钢制基体的安装槽后，能够通过斜度实现自锁，避免设备运行过程中镶块受轴向力脱出，同时梯形侧壁能够均匀分散工作时传递的径向载荷，减少应力集中导致的合金崩裂风险。顶面的沉台平面经过平整度设计，能够作为安装基准面贴合基体的安装平面，保证装配后镶块的位置精度，中心位置的贯通圆孔是核心工作位，孔壁带有光滑的过渡圆角，一方面是为了穿过待定位的销轴类工件，另一方面圆孔边缘的圆角能够避免工件穿入时刮伤表面，也能减少应力集中导致的孔口崩边。

　　设计这类镶块时，首先要匹配安装基体的槽腔尺寸，外轮廓的斜度通常控制在3-5度，既保证压装时的导向顺畅，又能在压入后获得足够的抱紧力，不会因为反复受载出现松动。顶面的沉台厚度需要根据实际受载情况计算，通常要保证合金层厚度不小于5毫米，避免受冲击时出现击穿断裂，中心圆孔的尺寸公差需要根据配合的工件精度确定，如果是作为定位孔使用，通常会取H7的公差等级，孔壁的粗糙度要控制在Ra0.8以下，减少工件反复插拔带来的磨损。安装边界上，镶块压入基体后，顶面要比基体安装面高出0.1-0.2毫米，保证工作时只有硬质合金面接触工件，避免基体钢材被磨损，压装时需要采用冷压方式，不能直接敲击合金表面，要通过铜垫传递压力，避免合金出现暗裂。

　　实际使用中，这类实心结构的镶块相比带减重腔的结构，抗冲击性能提升40%以上，适合在有断续冲击载荷的工位使用，比如冲压设备的下料工位、锻压设备的定位工位，硬质合金本身的高硬度特性能够保证长期使用后尺寸精度不发生漂移，减少设备的停机校准时间。设计建模时需要注意，所有棱边都要做0.2-0.5毫米的倒角处理，尤其是外轮廓的棱边，避免压装时棱边崩缺卡在安装槽内，中心圆孔的入口和出口都要做圆弧过渡，避免应力集中。另外，镶块的底面不需要做过高的平整度要求，因为压装时底面不直接作为基准，只要保证与顶面平行度在0.02毫米以内即可，减少不必要的加工成本。在装配场景中，这类镶块通常会配合厌氧胶使用，压装前在梯形侧壁涂抹少量厌氧胶，进一步提升连接的可靠性，防止在切削液、润滑油的长期浸泡下出现松动。对于需要频繁更换镶块的工位，梯形斜度可以适当取小值，方便拆卸更换，而对于长期固定不拆卸的受载工位，斜度可以取大值，提升自锁能力。
