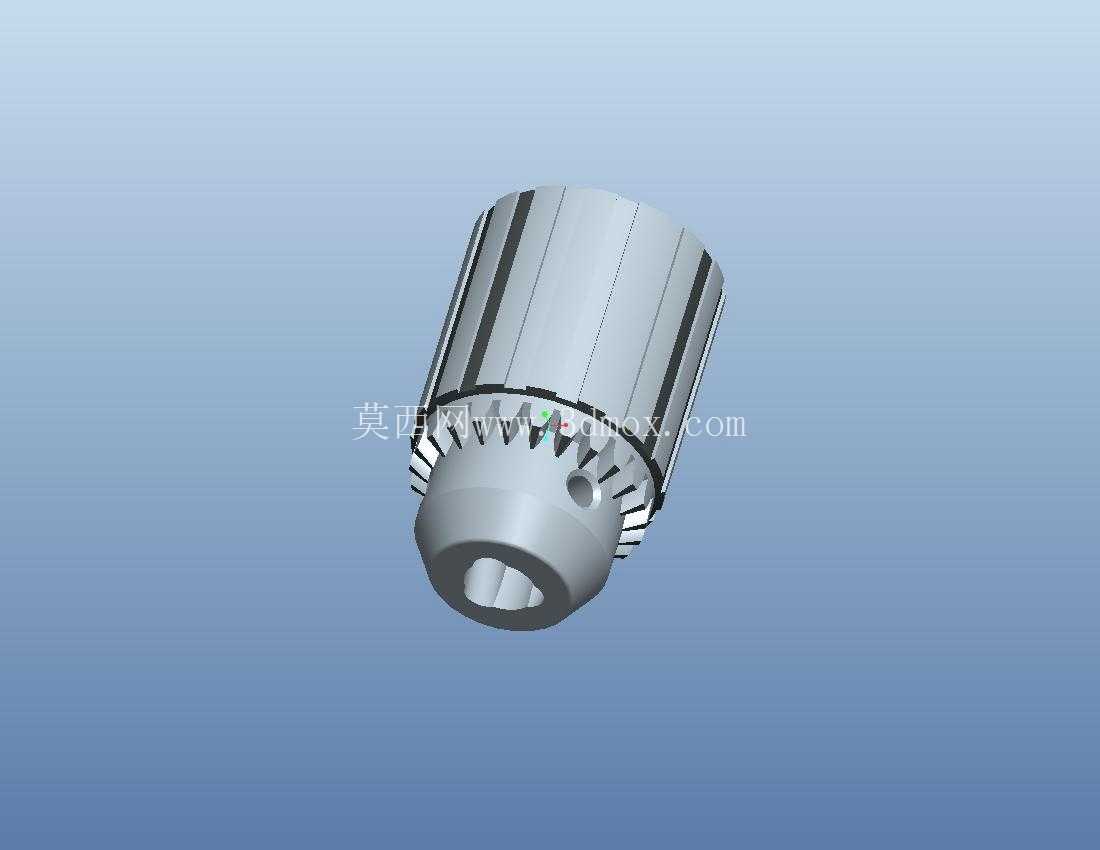

钻床配套手动锁紧式钻夹头结构设计

　　这款手动锁紧式钻夹头采用了经典的三爪同步收拢结构，三个夹爪沿夹头本体的内锥面均匀分布，转动外套时，夹爪会沿本体的内螺旋槽同步做径向移动，实现对不同直径直柄刀具的夹紧与松开，夹爪的夹持面做了细密的齿形防滑处理，即便在大进给量钻削、断续切削的工况下，也能保证刀具不会出现轴向窜动或周向打滑。从设计思路上看，这款夹头优先考虑了通用场景的适配性，夹头尾部的连接锥面采用了标准莫氏短锥规格，能够直接适配绝大多数常规台式钻床、摇臂钻床的主轴内锥孔，不需要额外制作过渡连接套，降低了现场安装的适配成本。在钻削加工场景里，钻夹头是连接钻床主轴与切削刀具的核心过渡部件，不管是台式钻床、立式钻床还是手持电钻的作业场景，这类部件都承担着夹持直柄钻头、铰刀、丝锥等切削刀具的核心作用，其夹持稳定性直接决定孔加工的尺寸精度、表面粗糙度，甚至会影响加工过程的操作安全性。日常车间作业中，不少新手操作工常会遇到钻头打滑、钻孔偏摆的问题，追根溯源往往和钻夹头的结构设计、安装配合精度有直接关联。

　　夹头的外套做了等距分布的轴向防滑槽，即便操作工手上沾有切削液或金属碎屑，也能施加足够的锁紧力矩，不需要借助额外的夹头扳手就能完成锁紧操作，在小批量维修加工、现场临时钻孔作业场景下，能有效减少辅助工具的准备时间。从安装边界来看，这款夹头收拢到最小夹持状态时，整体外径不会超出外套的最大轮廓尺寸，在钻床主轴下行到最低行程位置时，夹头本体不会和工作台面、夹具发生干涉，夹头的轴向总长度经过匹配设计，不会额外占用钻床的有效行程空间，保证常规长度的直柄钻头都能达到预设的钻孔深度。

　　夹头内部的螺旋传动副做了耐磨结构优化，夹爪采用合金工具钢材质经淬火处理，表面硬度达到HRC58-62，长期反复松紧操作也不会出现夹爪磨损、夹持精度下降的问题，夹头本体的中孔和尾部连接锥面做了同轴度管控，径向跳动量控制在0.05mm以内，能够满足IT8级精度的孔加工要求。在实际使用场景中，这类钻夹头除了用于常规金属材料的钻削加工，也能适配木工钻孔、塑料件开孔等轻型加工作业，更换刀具时只需要反向转动外套就能松开夹爪，不需要敲击就能顺利取出刀具，避免了传统扳手钻夹头容易丢失扳手、敲击损伤主轴的问题。

　　结构设计上，夹头的前端做了防尘挡圈结构，能够阻挡钻削过程中产生的金属切屑、粉尘进入夹头内部的螺旋传动间隙，减少日常维护的频次，即便在铸铁件钻孔这类粉尘较大的加工场景下，也能保证夹爪移动顺畅，不会出现卡滞、锁紧不到位的问题。夹头的外套和本体之间做了间隙配合优化，转动时没有明显的旷量，锁紧过程中三个夹爪的同步度经过结构校验，夹持刀具时不会出现刀具偏斜的问题，能有效减少钻孔时的孔位偏移、孔径扩大的不良现象。对于设备维护、工装设计人员来说，这类标准结构的钻夹头三维模型可以直接用于钻床的整机装配仿真、工装夹具的干涉检查，在设计多轴钻孔工装、专用钻孔设备时，可以直接调用该模型进行主轴端的布局设计，不需要重新从零开始建模，能有效缩短设计周期。建模过程中对夹头的每个配合面都做了公差匹配，夹爪的行程范围、外套的转动角度都和实际实物保持一致，在做运动仿真时可以直观模拟夹头从最小夹持直径到最大夹持直径的动作过程，验证结构运动时是否存在干涉问题。
