六面体结构化网格划分几何分析模型

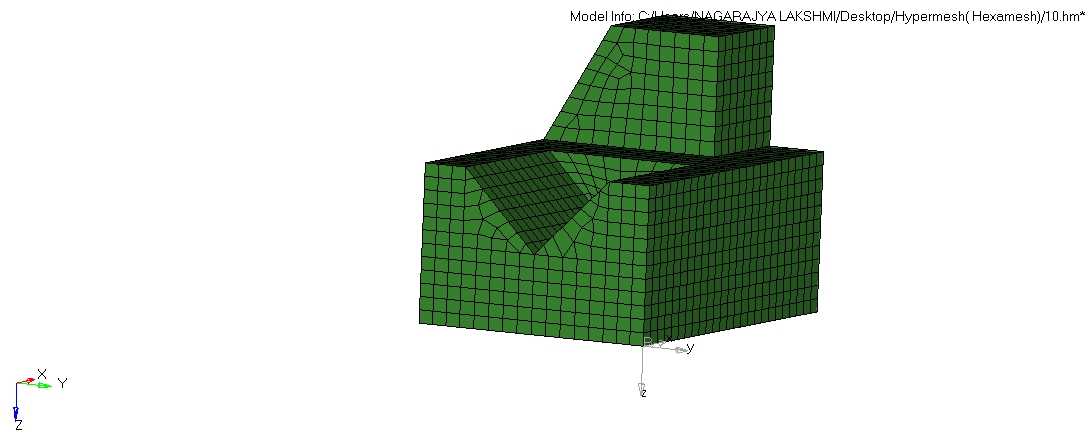

　　在结构仿真与有限元分析工作中，六面体网格的划分质量直接决定了力学求解的精度与计算效率，这款几何模型正是为网格划分验证、仿真前处理流程调试所搭建的基准测试载体。从实际工程应用场景来看，这类带异形凸台、V型开槽的组合块体结构，常被用于验证复杂装配体在网格剖分过程中的节点对齐、单元畸变控制能力，尤其在传感器结构的应力应变仿真、多物理场耦合分析前处理阶段，可作为标准测试件校验网格划分算法的鲁棒性，避免实际产品建模时出现单元负体积、雅克比矩阵异常等求解报错问题。模型主体由下部立方基座与上部斜置凸台两部分组成，基座顶面开设对称V型槽结构，槽面与凸台侧壁形成连续过渡曲面，建模过程中严格遵循几何拓扑连续性要求，所有相邻面共享边界边，

　　不存在自由边与非流形几何问题，能够直接导入前处理软件进行结构化网格剖分。从设计思路上看，模型刻意保留了工程中常见的几何特征：凸台与基座衔接处的直角过渡、V型槽的锐角棱边、基座底部的平整安装面，这些特征都是日常网格划分工作中容易出现网格质量缺陷的典型位置，通过对该模型的网格划分练习，可快速掌握切分几何、控制节点分布、调整单元尺寸的实操技巧。外形尺寸方面，模型整体采用立方基座加斜置凸台的布局，基座底面为规则正方形，可直接施加固定约束作为仿真边界条件，凸台顶面为平整加载面，能够匹配不同方向的载荷施加需求，V型槽的两个斜面可作为接触对定义面，模拟装配场景下的面接触受力状态。在实际仿真工作中，

　　这类基准模型还可用于对比不同网格尺寸下的求解结果差异，验证网格无关性结论，帮助工程师确定具体产品仿真时的最优单元尺寸，平衡计算精度与求解耗时。模型的所有几何特征均做了简化处理，去除了不影响网格划分的细小倒角、螺纹等冗余特征，既保留了工程结构的典型几何难点，又避免了不必要的特征增加网格划分难度，适合作为Hypermesh、Ansys等前处理软件的练习素材，也可作为自定义网格划分算法的测试验证模型，校验算法在处理带凸台、开槽、斜置特征块体时的网格生成质量。
