传感器安装用剪切受力支撑构件

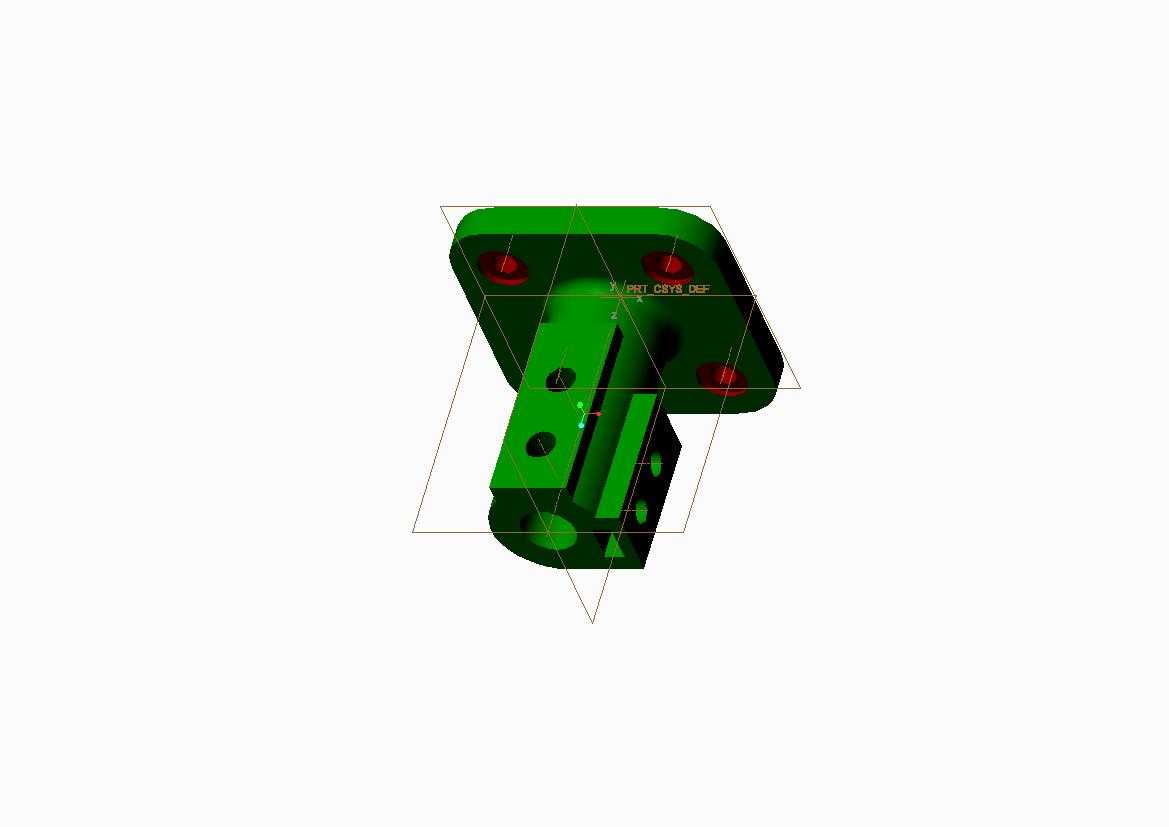

　　这类支撑构件多用于工业检测场景下的传感器固定安装，常见于自动化产线的位置检测工位、设备运行状态监测点位，以及精密仪器的传感单元固定环节，核心作用是为传感元件提供稳定的安装基准，避免设备运行过程中的振动、位移导致传感信号采集出现偏差，保障检测数据的可靠性。从受力逻辑来看，该构件摒弃了传统支架依赖螺栓轴向预紧力提供摩擦力承载的设计思路，转而利用安装螺栓的剪切应力来承担载荷，这种设计能在同等螺栓规格下获得更高的承载上限，同时降低对安装面贴合精度的要求，即使安装面存在小幅平面度误差，也不会出现承载能力骤降的问题，适配车间现场复杂的安装工况。构件主体采用一体化弯折成型结构，底部法兰面设置四个对称分布的安装沉孔，

　　沉孔深度刚好覆盖螺栓头部的安装高度，安装后螺栓头部不会突出法兰平面，既可以避免安装后与周边管线、运动部件发生干涉，也能减少外部杂物堆积在螺栓连接处造成的锈蚀风险。法兰面与竖直支撑臂之间设置了过渡加强筋，筋位厚度根据常规工况下的剪切载荷计算值匹配，既不会因筋位过薄导致受力时出现应力集中断裂，也不会因冗余设计增加不必要的构件重量与材料成本。竖直支撑臂上开设多组不同间距的调节安装孔，孔位公差按照IT7级精度设计，既可以适配不同外形尺寸的传感器安装，也能在安装时根据检测距离需求小幅调整传感器的伸出位置，无需额外加装调整垫片。安装边界方面，构件整体外轮廓尺寸紧凑，法兰面的安装孔距适配工业现场常用的安装型材孔位标准，

　　不需要对现有安装基座做额外打孔改造，直接匹配常规的M6规格内六角螺栓即可完成固定，支撑臂的安装面与法兰安装面的垂直度控制在0.05mm以内，能保障安装后的传感器检测方向与预设方向一致，减少安装后的角度校准工作量。在实际选型应用中，这类构件尤其适合存在小幅冲击载荷的检测工位，比如冲压设备的送料位置检测、输送线的工件到位检测场景，剪切受力的结构特性可以抵消部分瞬时冲击带来的载荷波动，避免长期使用后支架出现松动移位，相比普通的折弯支架，长期运行的维护频次能降低六成以上。建模过程中，针对螺栓孔的剪切受力面做了专门的结构强化，孔壁周边预留了足够的承压厚度，避免螺栓受剪时对孔壁造成挤压变形，同时所有棱边都做了R1的圆角处理，既可以消除加工后的锐边安全隐患，也能减少应力集中点，提升构件的疲劳寿命。
