法兰式管道连接传感基座结构设计

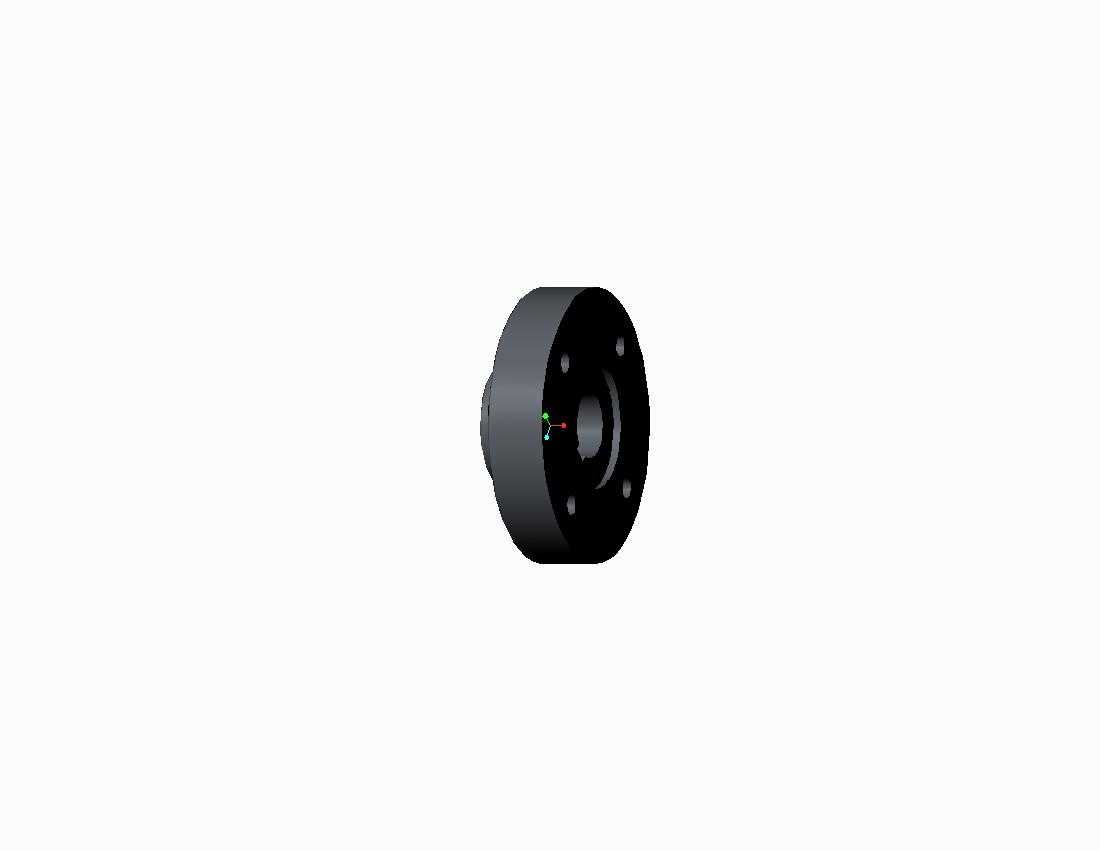

　　在工业流体输送、液压气动管路布设的现场场景中，这类带传感安装位的法兰式连接构件，是管路系统实现介质参数监测与刚性密封连接的核心配套零件。不同于普通平焊法兰仅承担管路对接的单一功能，该构件在法兰基体上集成了传感元件的安装腔位，可直接将压力、流量类传感探头嵌入管路流道内部，无需额外在管段上开孔焊接传感座，大幅降低现场管路改造的焊接工作量与密封泄漏风险。从结构设计逻辑来看，构件主体采用短筒加法兰盘的一体式构型，短筒段用于插入对接管道的内孔或外套管端，配合端面密封槽可实现径向与端面双重密封，避免管路输送带压介质时出现渗漏。法兰盘周向均匀布设的螺栓过孔，按照通用管路法兰的孔距标准设计，可直接匹配同公称通径的常规法兰件，无需重新配打安装孔，

　　适配现有工业管路的安装标准。设计阶段重点考量了安装边界的适配性，法兰盘的外圆尺寸、螺栓孔中心距严格遵循对应通径管路的安装规范，短筒段的轴向长度控制在合理范围，既保证插入管道后的连接强度，又不会因为筒段过长挤占管路内部流道面积，造成不必要的介质压损。传感安装位设置在法兰基体的侧部，与流道中心保持垂直角度，探头伸入流道的深度经过测算，刚好处于管路介质流动的稳定区域，避开管壁处的流态边界层，确保传感元件采集的介质参数具备足够准确性。在实际工况应用中，这类构件常被用在液压泵站的输出管路、化工流体输送的支管段、水处理设备的管路上，替代传统“法兰+焊接传感座”的分体式结构，减少管路系统的连接节点数量，每个连接节点都是潜在的泄漏点，

　　节点数量的降低直接提升整个管路系统的运行可靠性。构件的安装流程也更简便，现场施工时只需将短筒段与对接管道定位，穿入法兰螺栓完成紧固，再将传感元件拧入预设的安装位即可完成装配，相比现场焊接传感座的方式，不需要动火作业，在易燃易爆的工况现场也能安全施工。结构细节上，法兰盘的端面做了平整度处理，密封面的粗糙度满足常规密封垫片的压紧要求，不需要额外进行端面精加工；传感安装位的内螺纹采用标准管螺纹规格，可匹配市面上绝大多数常规工业传感元件的安装接口，无需定制转接头。从受力角度分析，一体式结构的基体不存在焊接应力集中的问题，在管路承受压力波动、轻微振动的工况下，不会出现焊缝开裂的失效情况，长期运行的结构稳定性更优。
