蒸汽机动力传输十字连接构件

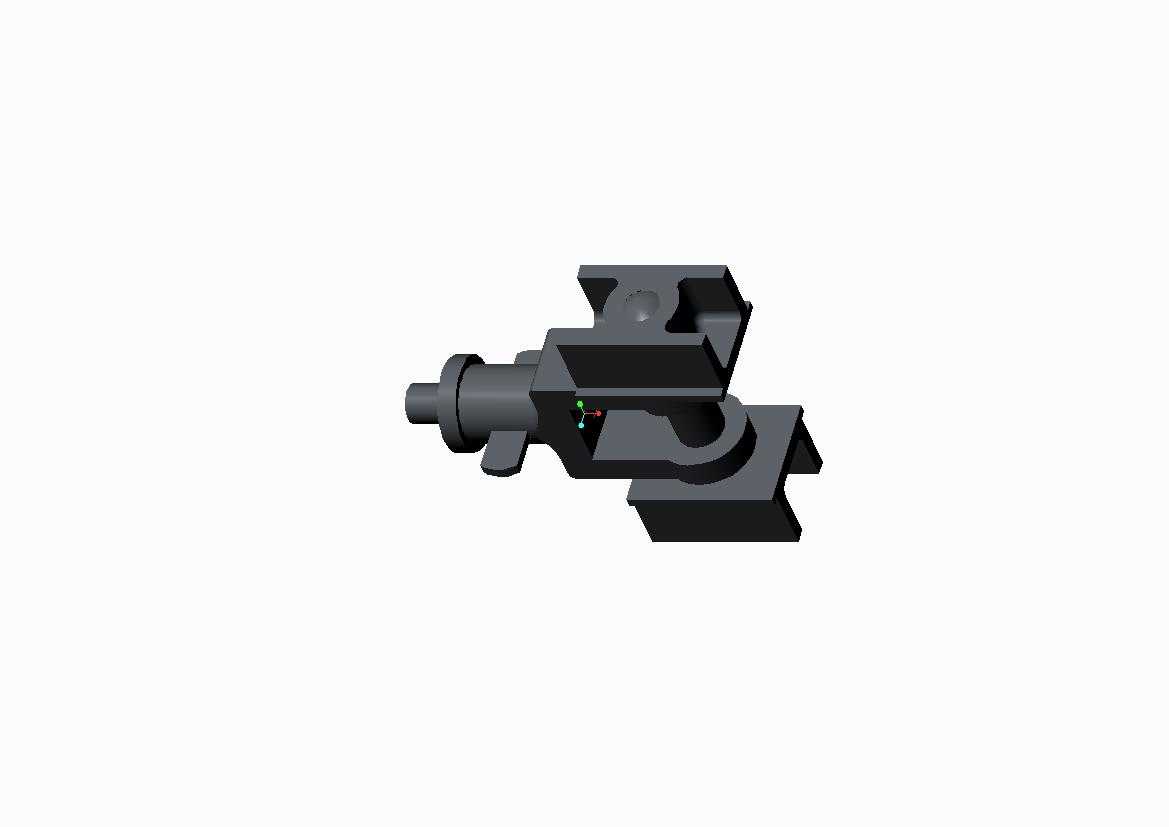

　　在往复式蒸汽机的动力传递链路中，十字头是衔接活塞连杆与曲轴滑块的核心中间部件，承担着将活塞的直线往复运动平稳转换为曲轴旋转运动的关键作用，直接决定整套动力机构的运行平顺性与动力损耗水平。这类构件的应用场景集中在传统蒸汽动力设备、老式蒸汽机车、小型固定式蒸汽机组以及复古工业动力演示装置中，工作时需要持续承受活塞侧推力与连杆摆动带来的交变载荷，因此结构设计上优先保证刚性与运动导向精度。从结构设计逻辑来看，该十字头采用分体式滑履与主体集成的构型，一端设置带锥度的销轴连接位用于对接活塞杆，保证同轴度的同时可承受往复运动的轴向冲击；中部开设的铰接孔用于安装连杆小端轴承，孔位周边做了加厚处理以分散铰接处的交变应力；

　　两侧的平行滑动面与机身导轨配合，滑动面的平面度与平行度公差控制在IT7级以内，避免运动过程中出现卡滞或偏磨。设计过程中需要严格匹配安装边界尺寸：滑动面的跨距需要适配对应型号蒸汽机的导轨间距，销轴连接端的直径与伸入长度要和活塞杆端部的安装孔完全契合，中部铰接孔的中心高要保证连杆摆动时不会与十字头本体、导轨内壁发生运动干涉，整体的轴向长度要控制在活塞行程端点与曲轴箱内壁的安全间隙范围内，避免运动到上下止点时出现碰撞。外形上整体采用对称式构型，去除了所有非必要的冗余结构，在应力集中的铰接部位、滑履根部都做了圆弧过渡处理，既降低了整体重量，又避免应力集中导致的构件疲劳损坏。滑动面预留了润滑脂槽的安装位置，

　　工作时可通过注油孔持续向滑动面供给润滑脂，降低滑动摩擦阻力，减少导轨与滑履的磨损速率。这类十字头的建模过程需要重点保证各配合面的形位公差，尤其是两侧滑动面的平行度、铰接孔与销轴连接位的同轴度，以及铰接孔轴线与滑动面的垂直度，这些参数直接决定了装配后整套机构的运动精度，若公差超出范围，会导致活塞运行时出现偏磨、连杆摆动卡滞，甚至出现运动部件碰撞损坏的问题。在实际选型适配时，需要根据蒸汽机的缸径、活塞行程、额定输出功率匹配对应尺寸的十字头，保证构件的承载能力与动力输出等级匹配，避免小尺寸构件在高载荷下出现断裂变形。
