卡盘用分度主轴精密结构设计

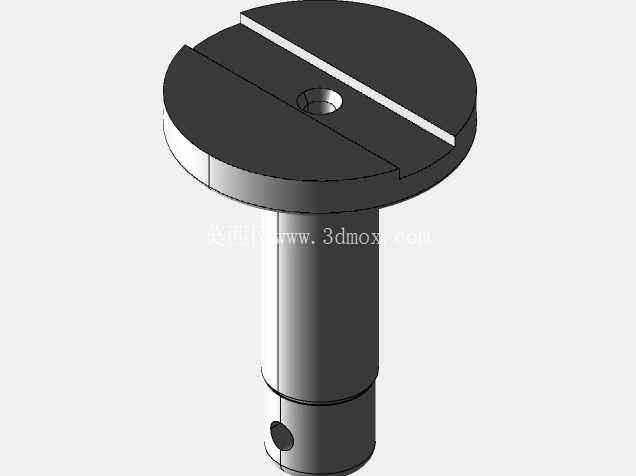

　　在机床夹具、回转工作台、专用工装的分度执行环节，这类带法兰盘的分度主轴是承担回转定位、扭矩传递的核心承载构件，日常工况中需要同时承受卡盘装夹工件带来的径向载荷、切削过程的轴向冲击，还要保证多次回转分度后的重复定位精度，避免出现分度错位导致的加工尺寸超差。从结构设计逻辑来看，该主轴采用大直径法兰端作为卡盘安装基准面，法兰端面加工的一字槽是用于和卡盘爪组件的定位凸台配合，实现周向的扭矩传递，避免卡盘在重载切削时和主轴发生相对滑移；法兰中心的轴向螺纹孔用于锁紧卡盘本体，保证装夹刚性，法兰外圆的两处对称缺口是装配时的防呆定位结构，方便现场安装时快速对齐卡盘的定位销，减少装配找正的时间。

　　主轴的杆部采用阶梯轴设计，靠近法兰的轴段直径更大，用于和分度箱体的轴承内圈配合，承担主要的径向载荷，向外延伸的细轴段用于安装分度盘、锁紧套等附件，轴端的径向通孔是用于穿装锁紧销，当分度动作完成后，锁紧机构的销体插入该孔实现周向固定，抵消切削过程中的回转力矩。设计这类主轴时，首先要明确安装边界：法兰端的外径尺寸需要匹配常用三爪、四爪卡盘的安装止口尺寸，保证卡盘安装后端面贴合率不低于90%，避免装夹后出现卡盘跳动；杆部的各轴段同轴度需要控制在0.01mm以内，和轴承配合的轴段表面粗糙度要达到Ra0.8，保证轴承装配后的回转精度，避免长期运转后出现轴承跑内圈的问题。

　　轴上的径向销孔位置需要和分度机构的锁紧行程匹配，保证销体插入时不会出现别劲、卡滞的情况，销孔的边缘需要做倒角处理，避免应力集中导致长期交变载荷下出现裂纹。在实际应用场景中，这类主轴多用于小型专用机床的分度夹具、回转焊接工装、检测用回转工作台，区别于通用机床的标准主轴，这类定制化分度主轴不需要兼容复杂的变速机构，只需要保证固定分度角度下的定位刚性，所以在结构上做了简化，去掉了多余的密封槽、键槽结构，整体刚性更强，加工难度更低。需要注意的是，主轴法兰端的一字槽深度需要和卡盘爪的传动凸台高度匹配，间隙控制在0.02-0.05mm之间，间隙过大会导致分度反转时出现空程，间隙过小则会导致卡盘装配困难，拆卸维护时需要敲击才能分离。

　　杆部的长度尺寸需要匹配箱体的安装厚度，预留出轴承端盖、锁紧螺母的安装空间，轴端的倒角需要做15°引导角，方便装配时轴承、密封件的顺利推入，避免划伤配合表面。在选材和热处理方面，这类主轴一般选用40Cr调质处理，硬度控制在28-32HRC，配合表面做高频淬火处理，硬度达到HRC48-52，保证长期使用下配合面不会出现磨损、凹坑，维持装配精度。设计建模时需要重点校验几个尺寸链：一是法兰端面到轴承定位轴肩的尺寸公差，这个尺寸直接决定了主轴装配后的轴向窜动量；二是径向销孔的中心到法兰端面的距离，这个尺寸需要和分度盘的安装位置匹配，保证锁紧销能顺利插入；三是各轴段的同轴度公差，这个参数直接影响卡盘安装后的端面跳动和径向跳动，是保证加工精度的核心指标。在装配逻辑上，主轴从箱体的法兰侧穿入，依次装入推力轴承、深沟球轴承，从轴端装入锁紧螺母调整轴承预紧量，预紧力不能过大否则会导致主轴转动卡滞，温升过高，预紧力过小则会出现回转间隙，影响分度精度。法兰端安装卡盘时，需要先将卡盘的定位凸台对准法兰的一字槽，推入后用螺栓均匀锁紧，锁紧时按照对角顺序分次拧紧，避免卡盘安装偏斜导致的跳动超差。这类结构的主轴相比带锥孔的标准主轴，加工成本更低，装配维护更方便，适合在专用工装、小型专机上使用，不需要复杂的拉紧机构就能实现卡盘的可靠固定，在小批量零件加工、工装夹具改造场景中应用十分广泛。
