手动螺旋起重顶升工具结构设计

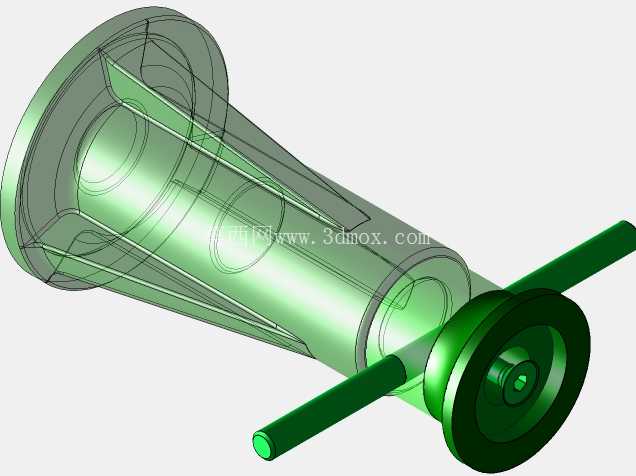

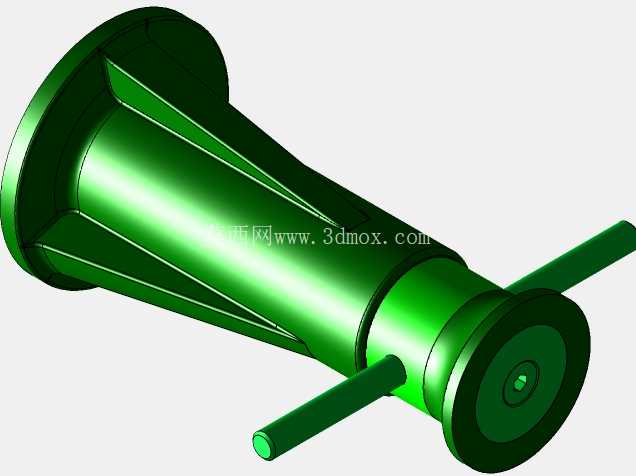

　　在设备检修、小型构件安装、重物位移调整这类现场作业场景里，手动螺旋顶升工具是无需外接动力源就能完成承重顶升的核心工装，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重泄压回落的问题，尤其适合需要长时间保持顶升姿态、作业空间狭窄、无外接电源或气源的野外、车间零散作业场景。从结构设计逻辑来看，这款螺旋顶升工具采用了螺母套筒与传动螺杆配合的核心传动副，整体外壳为带加强筋的锥形筒体结构，大直径端作为承重底座接触支撑面，小直径端集成传动螺母与螺杆配合，侧面穿入的长杆作为手动驱动的力臂，转动驱动杆时即可带动螺杆沿轴向伸缩，实现顶升高度的调节。设计时首先考虑的是承重状态下的结构刚度，筒体外侧均匀分布的轴向加强筋，并非单纯的造型装饰，而是在不额外增加筒体壁厚、控制整体自重的前提下，提升筒体承受轴向压载时的抗变形能力，避免大吨位承重下筒体出现鼓胀、失稳弯折的问题。底座端的大直径法兰结构，是为了增大与支撑地面的接触面积，降低单位面积的压应力，防止在松软地面、环氧地坪这类承载力有限的支撑面上作业时，出现底座下陷、顶升姿态倾斜的安全隐患。

　　传动螺杆与螺母的配合段采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，同时具备可靠的自锁性能，当停止转动驱动杆、撤去外力时，螺纹副可以依靠自身的摩擦阻力锁定当前顶升高度，无需额外加装锁止机构，就能避免承重状态下螺杆自行回落的风险，这也是螺旋类顶升工具相比液压顶升的核心优势之一。侧面的驱动杆采用可拆卸的穿装结构，作业时可以根据所需顶升力的大小，更换不同长度的驱动杆来调整力臂长度，需要大顶升力时换长杆降低操作力，空间受限时换短杆适配狭窄操作空间，非作业状态下可以将驱动杆拆下，减少整体存放占用空间。

　　从安装与作业边界来看，这款工具的最小收纳高度对应螺杆完全缩回筒体的状态，此时整体长度较短，可以放入设备底部间隙较小的作业位置，最大顶升高度对应螺杆完全伸出的有效行程，作业前需要确认重物底部的初始间隙大于工具最小收纳高度，顶升所需的最大高度不超过螺杆的有效伸出行程，避免出现螺杆脱出螺母、支撑失效的问题。实际使用时，需要保证底座与支撑面完全贴合，顶升接触端与重物的承力点对正，避免偏载导致螺杆受径向力弯折、螺纹副异常磨损。驱动杆的穿装位置设计在筒体靠近顶端的位置，操作时作业人员可以站在侧面转动驱动杆，无需将手或身体探入重物下方，提升作业过程的安全性。筒体表面的光滑过渡设计，一方面是为了减少加工过程中的应力集中点，提升整体结构的疲劳强度，另一方面也能避免作业过程中尖锐棱角剐蹭操作人员、刮伤工件表面。在日常维护层面，这类螺旋顶升工具的结构非常简单，仅需要定期在螺纹配合面加注润滑脂，减少螺纹磨损，定期检查螺纹牙型是否有崩缺、筒体是否有变形裂纹即可，相比液压顶升设备需要定期更换密封件、补充液压油的维护需求，维护成本极低，也更适合零散作业、缺乏专业维护条件的场景。

　　在机械加工车间的工件装夹找正、模具拆装时的模体顶升、仓储场景下的重型货物托盘调整、野外管线铺设时的管道临时支撑这类场景中，这类手动螺旋顶升工具都能发挥稳定的作用，其结构没有复杂的液压、电气元件，故障率极低，即使在多粉尘、潮湿的恶劣作业环境下，也能保持可靠的工作状态。设计过程中对各部件的受力路径做了明确的规划，承重时的载荷从顶端的顶升接触头传递到螺杆，再通过螺纹副传递到螺母，最终分散到整个锥形筒体，由底座法兰均匀传递到支撑面，整个传力路径没有应力突变的薄弱环节，保证长期承重下的结构可靠性。
