发动机油路控制节流阀结构设计

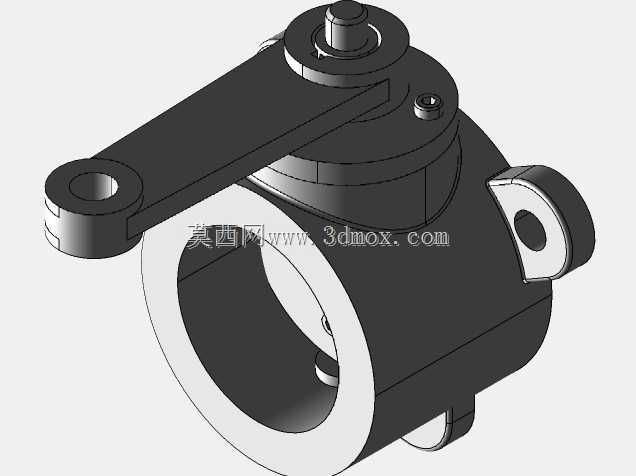

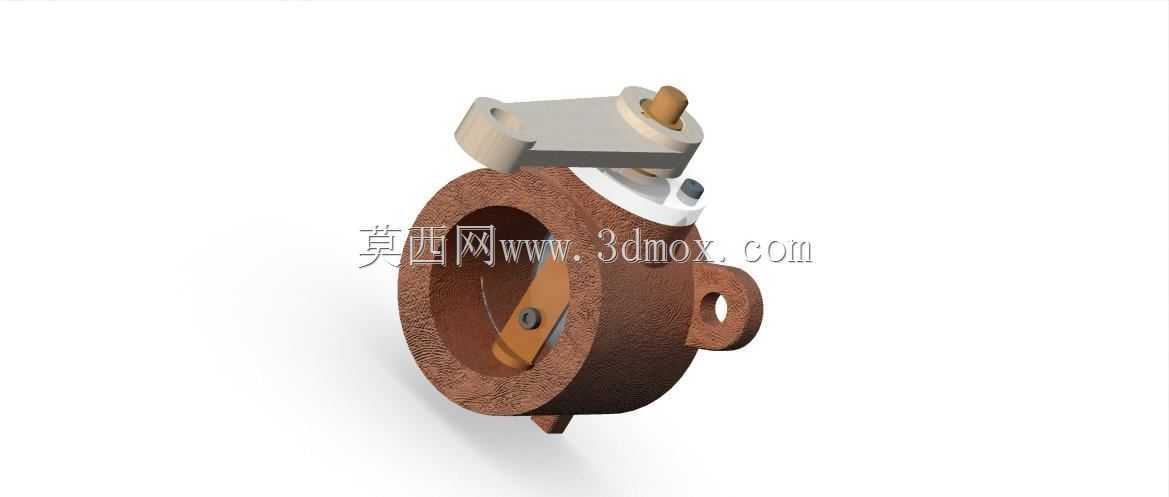

　　这款节流阀主要应用在小型内燃机油路管控环节，直接对接化油器或者燃油喷射系统的进油通路，核心作用是根据工况动态调整燃油供给通流面积，匹配发动机不同负载、转速下的燃油需求量，是动力输出调控的核心执行部件。从结构设计来看，阀体采用带侧装耳座的环形壳体结构，壳体内部加工有同轴的阀片安装腔，阀片通过转轴与顶部的摇臂组件联动，摇臂转动时带动转轴旋转，改变阀片在通流腔内的偏转角度，以此实现通流截面的连续调节，调节过程中阀片与腔体内壁的间隙控制在0.02mm以内，避免燃油内泄影响调控精度。安装边界上，环形壳体的通流内径适配常规小排量发动机的燃油管路通径，侧部的带孔耳座用于阀体在发动机缸体侧支架上的螺栓固定，安装时需保证阀片转轴与摇臂驱动方向垂直，

　　避免转动卡滞；顶部的摇臂预留有拉索安装卡槽，可直接匹配油门拉索的端头结构，无需额外加装转接件。设计过程中优先考虑了工况适应性，阀体主体采用耐磨耐油的材质，可长期接触燃油介质不出现腐蚀溶胀，阀片与转轴的连接采用防松铆接结构，避免发动机运行过程中的振动导致连接松动，引发油门响应滞后或者开度失准的问题。实际使用中，该结构的节流阀开度调节线性度较好，从怠速全闭到满负荷全开的转动行程控制在90度范围内，摇臂的转动阻尼均匀，既不会因为振动出现开度自行偏移，也不会导致操控阻力过大影响操作手感。通流腔的入口与出口端都加工有密封槽，可适配标准O型圈实现管路对接密封，避免燃油渗漏引发安全隐患；侧部耳座的安装孔位公差按照IT7级精度设计，可保证安装后阀体通流腔与上下游管路的同轴度，减少燃油流动阻力。
