飞机起落架结构爆炸展示三维设计

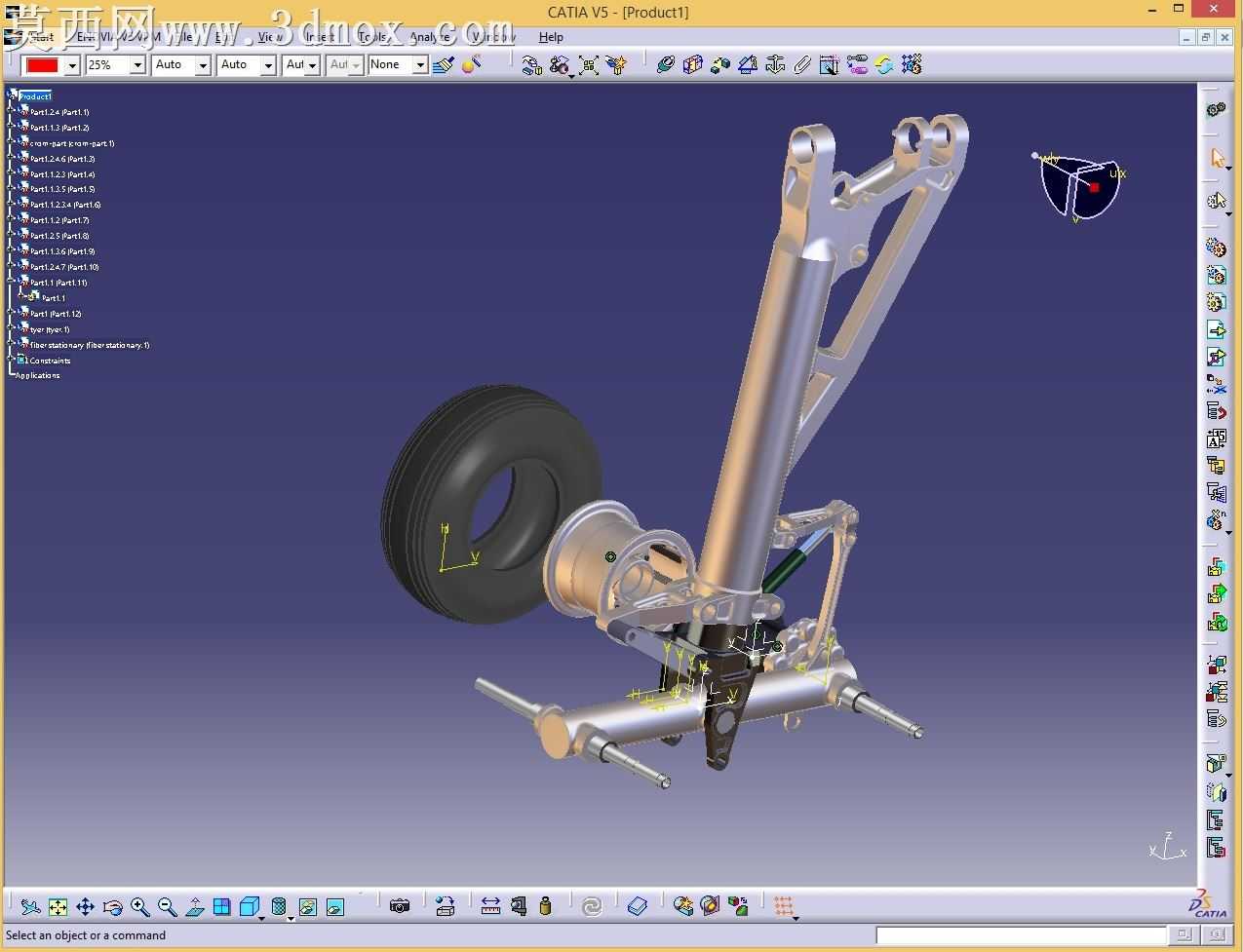

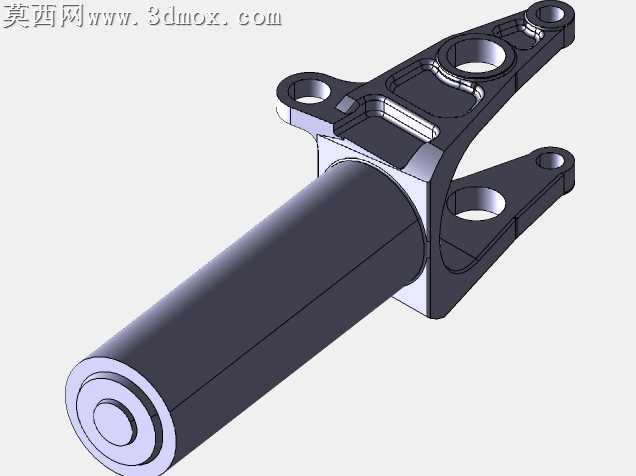

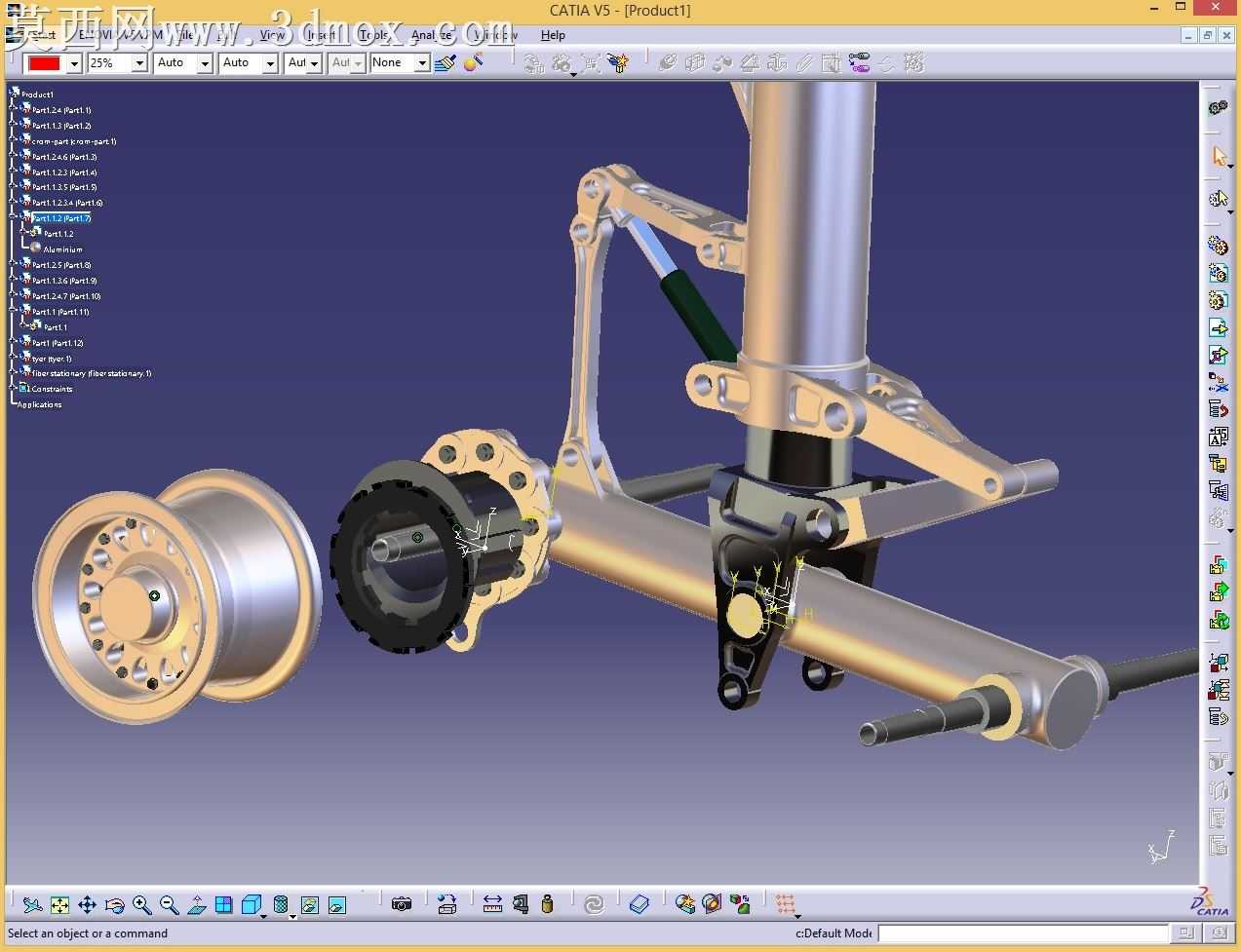

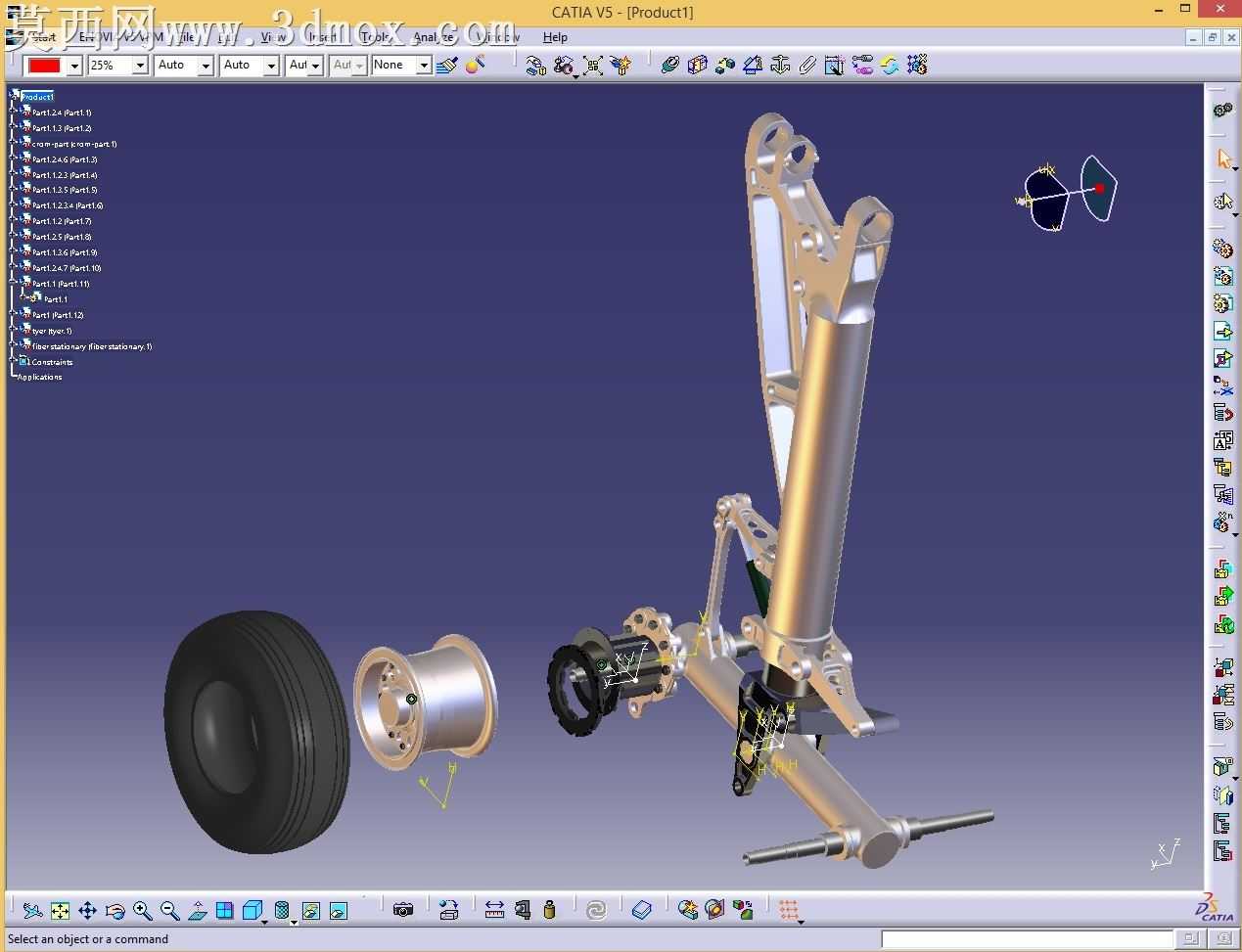

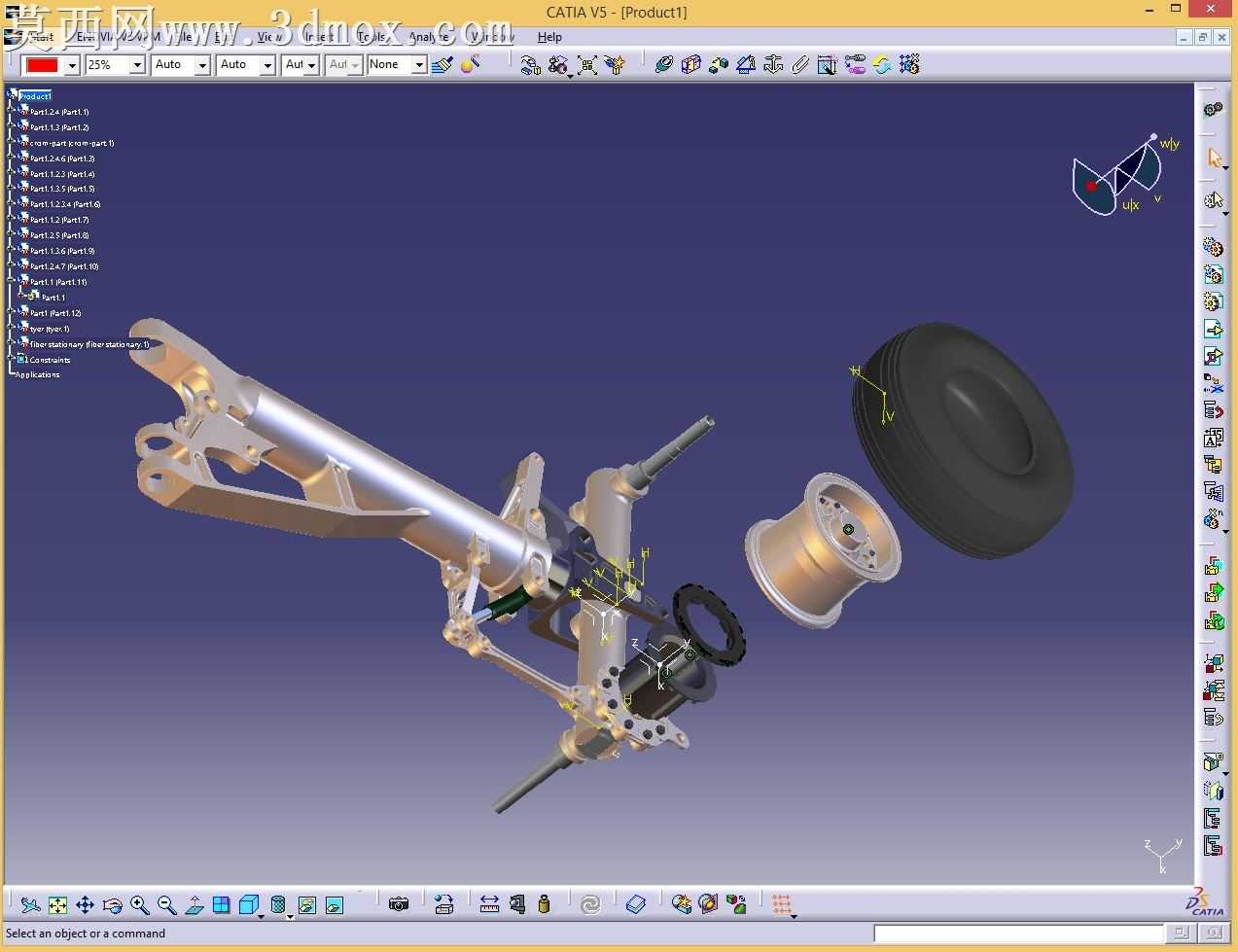

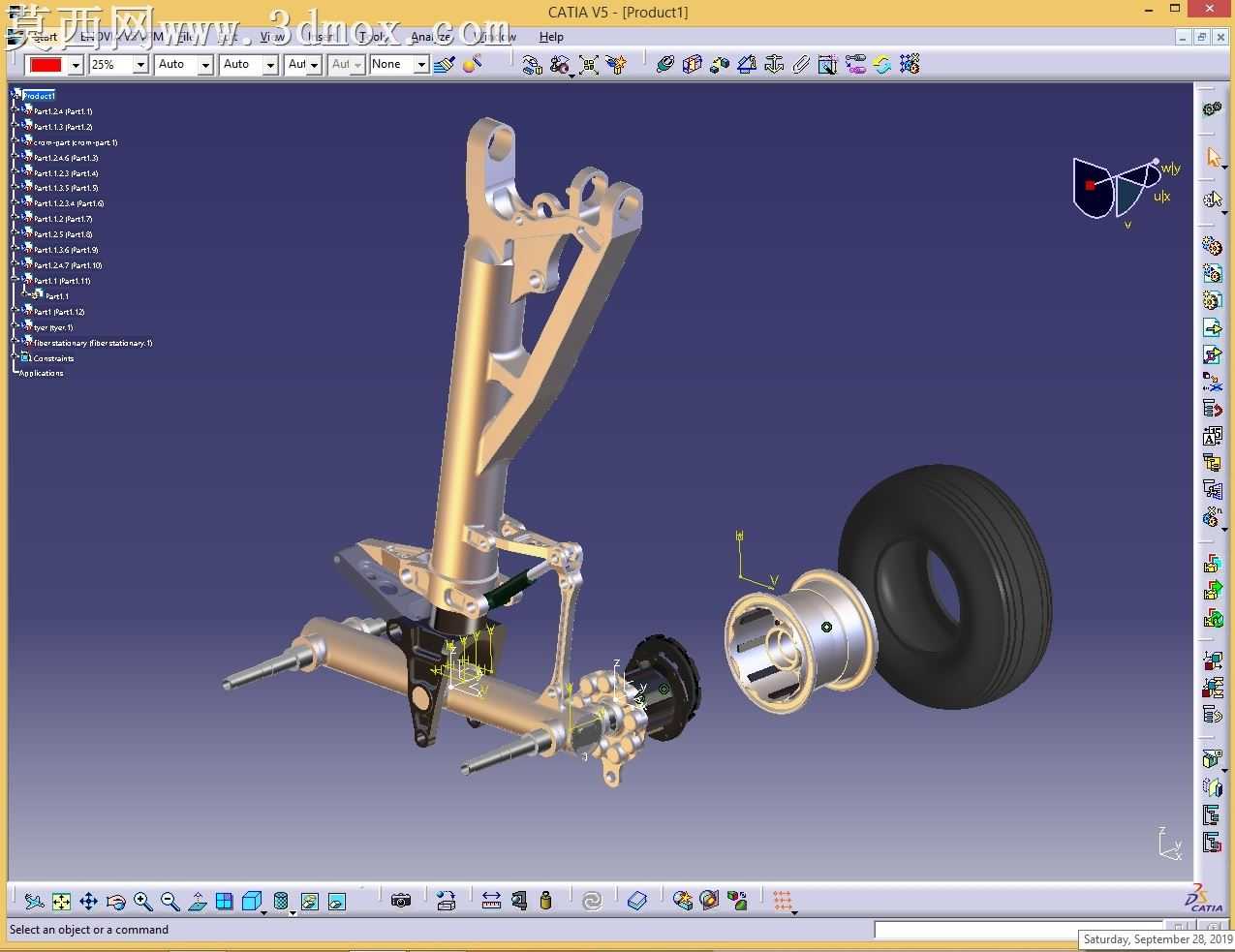

本作品为飞机起落架的三维结构设计，采用爆炸视图的呈现方式，将整套起落架的各个组成部件沿装配轴向拆解排布，清晰展现每一个零件的形态特征与装配对应关系。建模过程中严格遵循航空起落架的真实结构逻辑，首先完成核心承力支柱的建模，还原支柱的变径柱体形态、端部铰接安装孔位、表面加强筋结构，精准复刻支柱作为主承力构件的力学结构特征；随后依次完成收放作动筒、扭力臂、轮轴支架、刹车组件、轮毂、轮胎等部件的独立建模，其中轮胎部分还原了航空轮胎的胎面弧度、侧壁厚度与轮毂的配合卡槽，轮毂部分刻画了螺栓安装孔、辐板减重结构与轴承安装位，刹车组件还原了刹车盘的叠片结构、卡钳的安装定位特征，扭力臂部分还原了铰接销轴孔、臂体的弯折形态与连接耳片结构，作动筒部分还原了筒身、活塞杆、端部铰接接头的细节特征。材质设置上，承力金属部件采用航空铝合金材质，调整金属粗糙度与反射参数，呈现出航空构件表面的哑光金属质感，轮胎采用黑色橡胶材质，设置合适的漫反射与轻微粗糙质感，还原橡胶部件的视觉特征，铰接销轴、螺栓等紧固件采用高强度合金钢材质，呈现出亮面金属的质感差异。爆炸视图的排布经过精心调整，每个拆解部件的位置沿装配对应方向偏移，既保证部件之间不发生视觉遮挡，又能让观看者清晰识别每个零件的装配位置与连接关系，直观展现整套起落架的装配逻辑。设计过程中充分考虑起落架的功能实现逻辑，还原了缓冲支柱的伸缩结构空间、机轮的转动安装空间、收放机构的运动行程空间，所有部件的尺寸比例严格对应真实航空起落架的比例关系，铰接位置的同轴度、配合面的贴合度都经过反复校验，确保模型结构符合机械设计的合理性要求，能够清晰展现飞机起落架的完整构造与各部件的功能定位。
