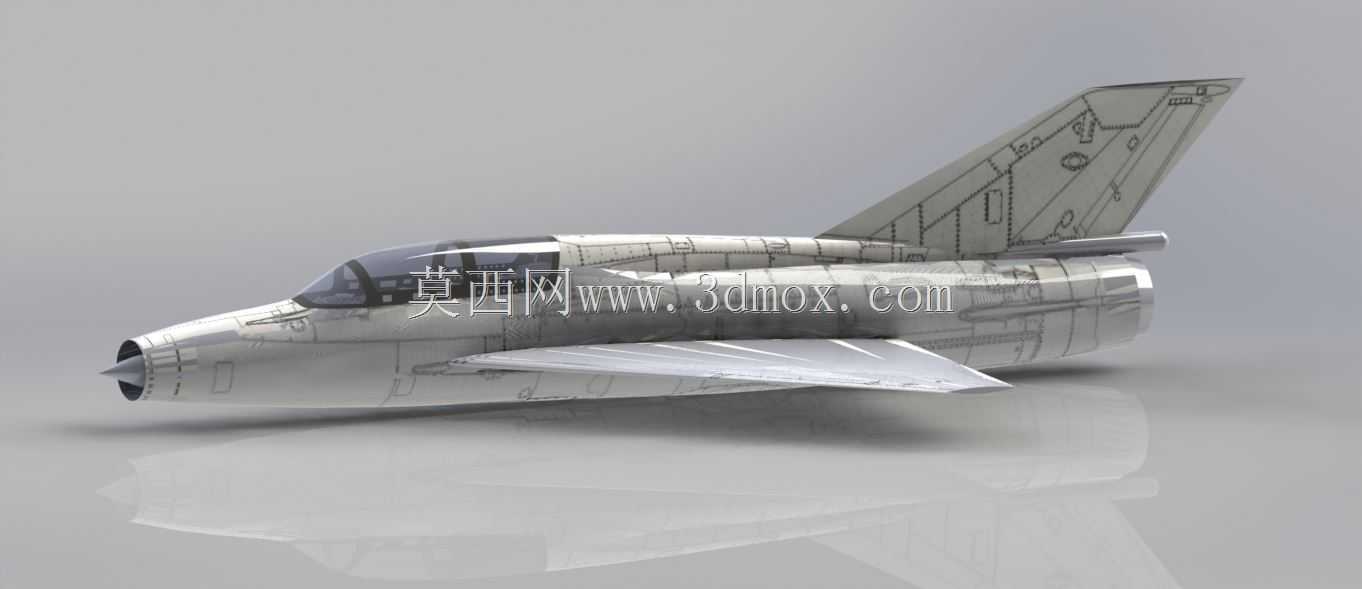

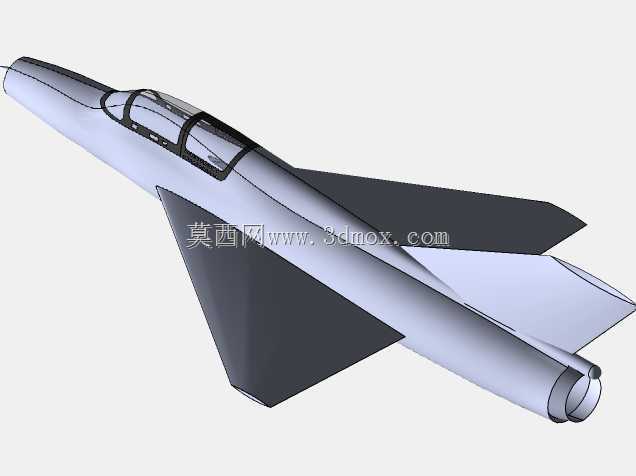

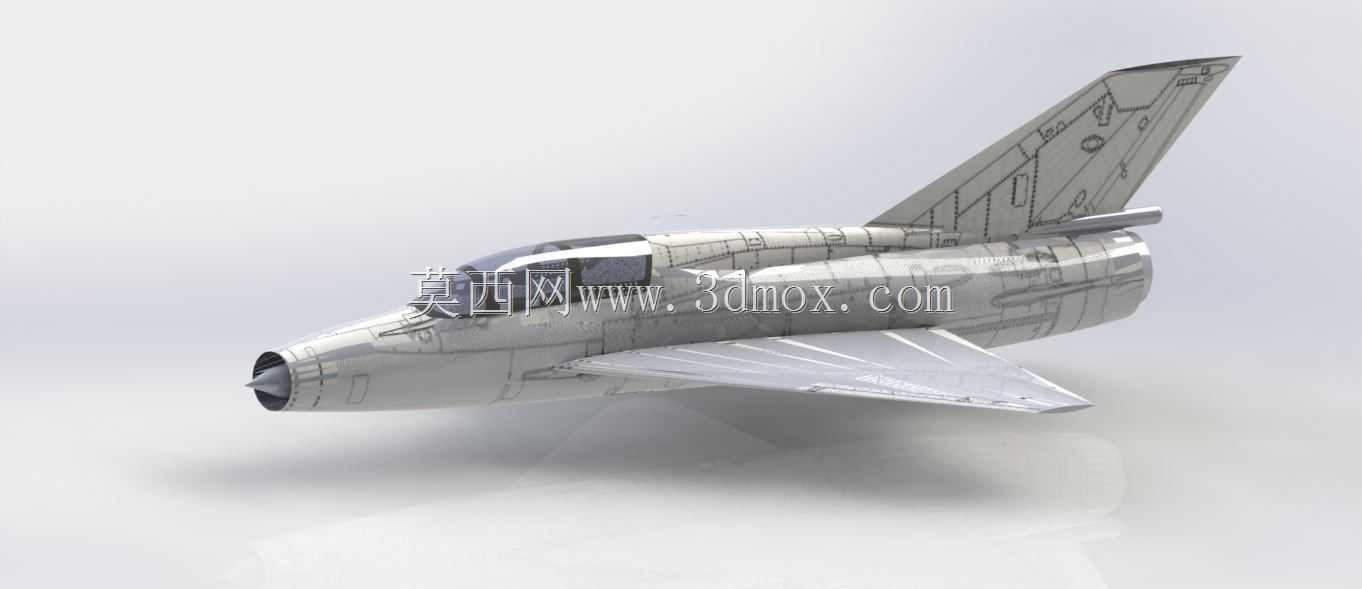

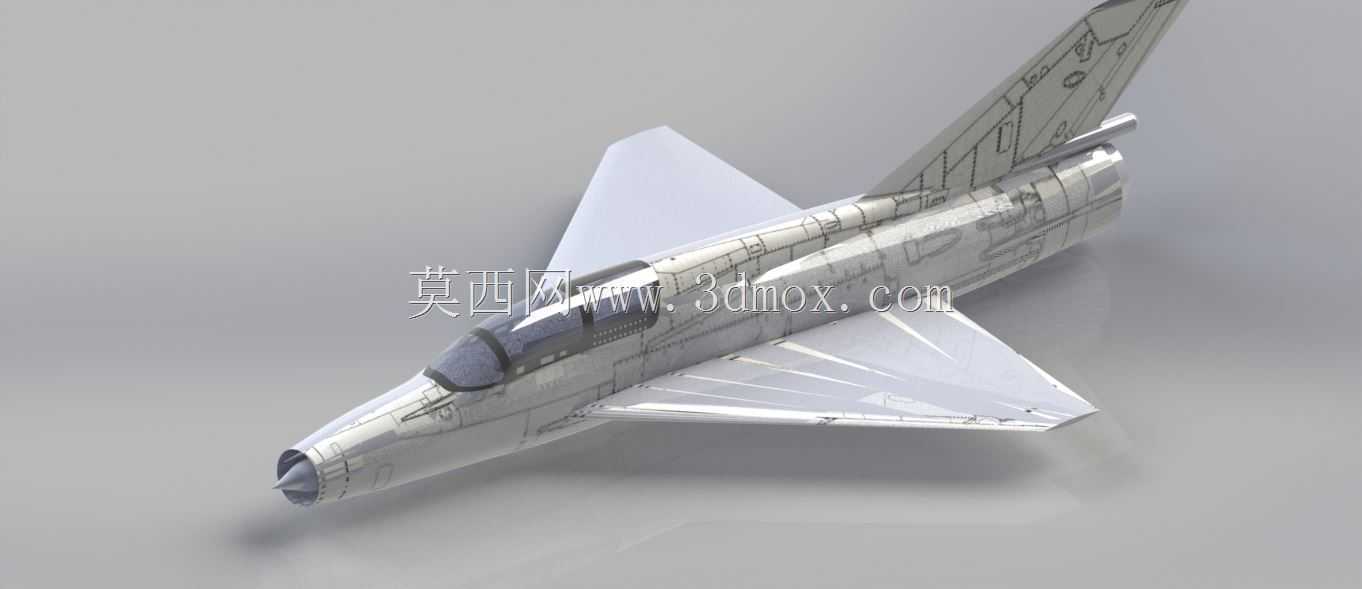

米格-21超音速歼击机整机结构三维建模

　　该模型还原的米格-21作为第二代喷气式歼击机的典型代表，其结构设计逻辑完全围绕高空高速截击、前线制空争夺的核心作战场景展开，建模过程中完整复现了该机的气动布局、承力结构与机载系统安装边界，可用于航空装备结构教学、战机气动原理演示、国防科普展陈配套等场景。从气动外形设计来看，该机采用经典的带平尾三角翼布局，机头进气道搭配可调激波锥的设计，能够在2马赫级飞行速度下有效调整进气道内的激波位置，保证不同飞行马赫数下发动机的进气效率，建模时严格还原了进气道唇口的收缩角度、激波锥的伸缩行程范围，以及进气道内壁与发动机压气机前端的衔接间隙，避免出现气动干涉问题。机身采用全金属半硬壳式结构，沿航向分为前机身、中机身、后机身三个分段，

　　前机身段集成了座舱、航电设备舱、前起落架舱，建模时保留了座舱盖的圆弧风挡角度、弹射座椅的安装导轨位置、航电设备舱的框架分隔结构，前起落架的收放旋转轴位置、轮舱的容纳边界完全匹配实机的收放行程，不会出现起落架收放时与舱壁干涉的问题。中机身段是整机的核心承力区域，集成了主起落架舱、整体式燃油舱、机翼连接接头，三角翼的前缘后掠角为57度，翼型采用薄对称翼型，相对厚度仅为5%左右，能够有效降低超音速飞行时的波阻，建模时还原了机翼内部的翼梁、翼肋布置逻辑，机翼后缘的襟翼、副翼的偏转转轴位置、偏转角度范围均符合实机的操纵权限，襟翼在起飞阶段可下偏25度、着陆阶段可下偏45度，副翼的左右差动偏转范围为正负18度，能够满足横滚操纵的力矩需求。

　　尾翼部分采用全动式水平尾翼加单垂直尾翼的布局，全动平尾的转轴位于平尾弦长的35%位置，能够在超音速飞行时提供足够的俯仰操纵力矩，垂直尾翼的后掠角为60度，前缘延伸至机身中部，保证高速飞行时的航向稳定性，尾翼与后机身的连接接头、作动筒的安装位置均在模型中有所体现，后机身段集成了涡轮喷气发动机的安装舱、减速伞舱，发动机的安装节位置、维护口盖的分布、减速伞舱的舱门开启方向均与实机一致。从安装边界来看，该机整机长度约15.4米，翼展约7.15米，停机状态下机高约4.13米，主起落架轮距约2.79米，前后起落架轴距约4.8米，建模时严格控制了各部件的相对位置公差，机身表面的蒙皮铆接线、口盖接缝、天线安装座均按照实机的分布规律还原，

　　没有出现结构错位、比例失调的问题。在实际应用层面，该模型可作为航空类专业课程中喷气式战机结构讲解的具象化教具，帮助学员理解三角翼布局的气动特性、机身承力结构的传力路径、起落架收放机构的运动逻辑；也可用于国防主题展陈中的数字展项开发，配合渲染输出不同角度的展示画面，或是用于3D打印制作等比例缩比模型，满足科普展示、模型收藏的需求。建模过程中针对战机的维护口盖、设备安装位置做了细节还原，比如机身侧面的航炮维护口盖、机翼下的武器挂点安装接口、机背的通信天线安装座，这些细节能够支撑后续的结构拆解演示，直观展示战机的内部设备分布逻辑，避免了外观模型仅能展示外形、无法体现结构设计逻辑的问题。
