多安装位铸钢承重连接支架结构

　　这类铸钢支架在重载机械的动力传递路径、行走机构连接点位、工装夹具的受力支撑段都有广泛应用，区别于普通焊接支架，铸钢材质的一体成型结构能更好应对交变载荷下的应力集中问题，避免焊接位置在长期振动工况下出现疲劳开裂的情况。从实际使用场景来看，这类支架常作为跨部件的连接载体，一端对接大直径回转副的安装轴套，另一端通过多个分布的安装孔位固定在主机架或者动力壳体上，中间的加强筋布局完全顺着载荷传递路径排布，没有多余的冗余结构，在控制整体重量的前提下最大化提升结构刚性。

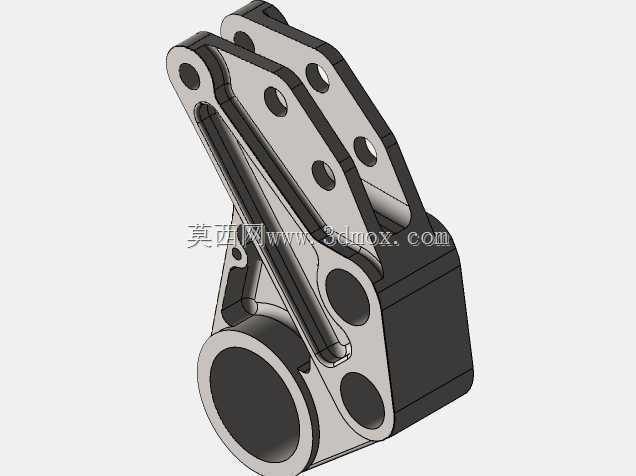

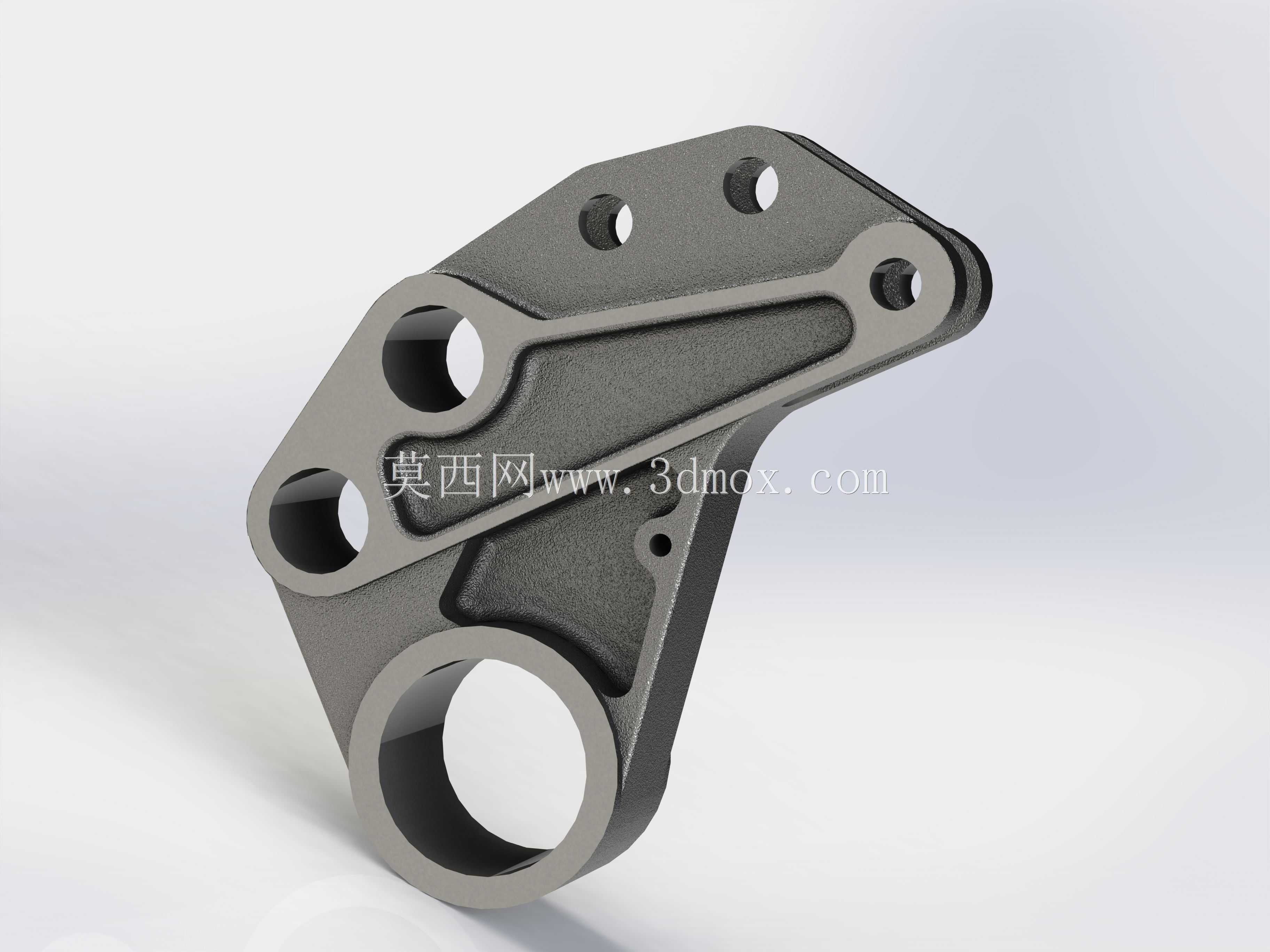

　　设计这类支架的时候，首先要明确各安装点位的载荷边界：最下方的大直径通孔是主要的回转受力位，需要承受径向的交变载荷，所以孔位周边做了加厚的凸台结构，凸台的过渡圆角经过反复校核，避免应力突变；上方分布的几个不同直径的小孔，分别对应不同的附属部件安装，其中两个同轴的小孔用于铰接限位杆件，侧边的小孔用于安装线束固定卡扣或者润滑管路的固定座，每个孔位的周边都根据受力大小做了对应的壁厚调整，不会出现等壁厚设计带来的材料浪费或者局部刚性不足的问题。

　　从安装边界来看，支架整体的外轮廓没有突兀的外伸结构，所有安装孔的位置度公差控制在0.1mm以内，能保证装配的时候不需要额外修配就可以顺利对接相邻部件；支架的安装贴合面都做了铣平处理，表面粗糙度控制在Ra3.2，保证连接的时候贴合紧密，不会出现装配间隙带来的振动异响。筋条的布局采用了斜向交叉的设计，把大孔位的受力直接传导到上方的各个安装点位，避免载荷在局部区域堆积，筋条的厚度从根部到端部逐渐过渡，既符合铸造工艺的拔模要求，也能减少铸造过程中出现缩松、缩孔的缺陷概率。

　　在实际选型应用的时候，这类支架不需要额外做表面防锈处理，铸钢本身的材质特性加上抛丸处理的表面，能适应户外作业的多粉尘、轻微腐蚀的工况，在工程机械的行走机构连接位、农业机械的悬挂组件点位、工业输送线的重载支撑段都能适配。不同于冲压成型的薄壁支架，这类铸钢支架能承受的瞬时冲击载荷是同重量冲压件的2.3倍以上，长期使用的形变量能控制在0.05mm以内，不会因为长期受力出现安装孔位错位的问题。

　　建模过程中需要重点关注各个孔位的同轴度、贴合面的平面度要求，铸造拔模斜度统一取1.5度，所有转角位置都做了R2以上的圆角过渡，既符合铸造工艺要求，也能减少热处理过程中的应力集中。支架的整体重量控制在合理区间，不会给主机带来额外的负重负担，各个安装孔的孔径公差按照H7级精度设计，能适配标准的销轴、螺栓安装，不需要单独定制非标紧固件。在装配逻辑上，支架的安装顺序是先对接大直径的回转销轴，再依次固定上方的各个连接螺栓，最后安装附属的小部件，整个装配过程不需要专用工装，普通的机修工具就能完成拆装维护，后期检修的时候可以直接通过观察孔位周边的磨损情况判断支架的使用寿命，更换成本远低于整体式的壳体连接结构。
