飞行器垂尾安定面结构三维数模

　　在固定翼飞行器、部分大型旋翼飞行器的气动布局设计中，垂直稳定器是保障航向稳定性的核心气动部件，日常工程场景里常被简称为垂尾，其安装位置通常位于机身尾部对称轴线处，部分特殊布局飞行器会采用双垂尾、V型尾翼等衍生构型，但核心功能逻辑保持一致。从实际飞行工况来看，当飞行器遭遇侧风扰动、出现侧滑角偏差时，垂直稳定器会在侧向气流作用下产生恢复力矩，自动将飞行器航向拉回对称飞行状态，避免出现偏航发散的情况，同时它也是方向舵的安装承载基体，方向舵铰接在垂尾后缘，通过舵面偏转实现主动航向控制，配合副翼、升降舵完成飞行器的转弯、姿态修正等操纵动作。

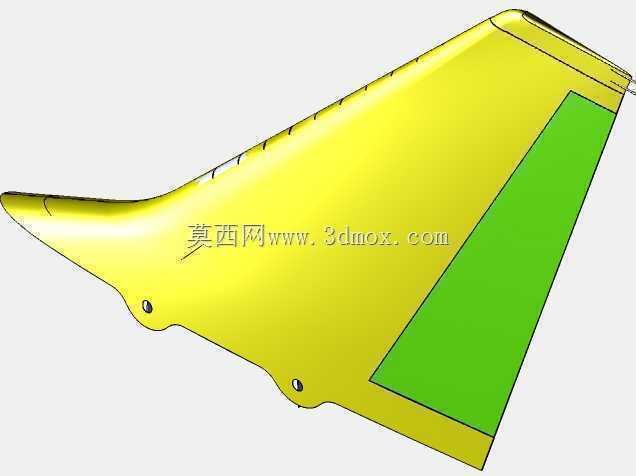

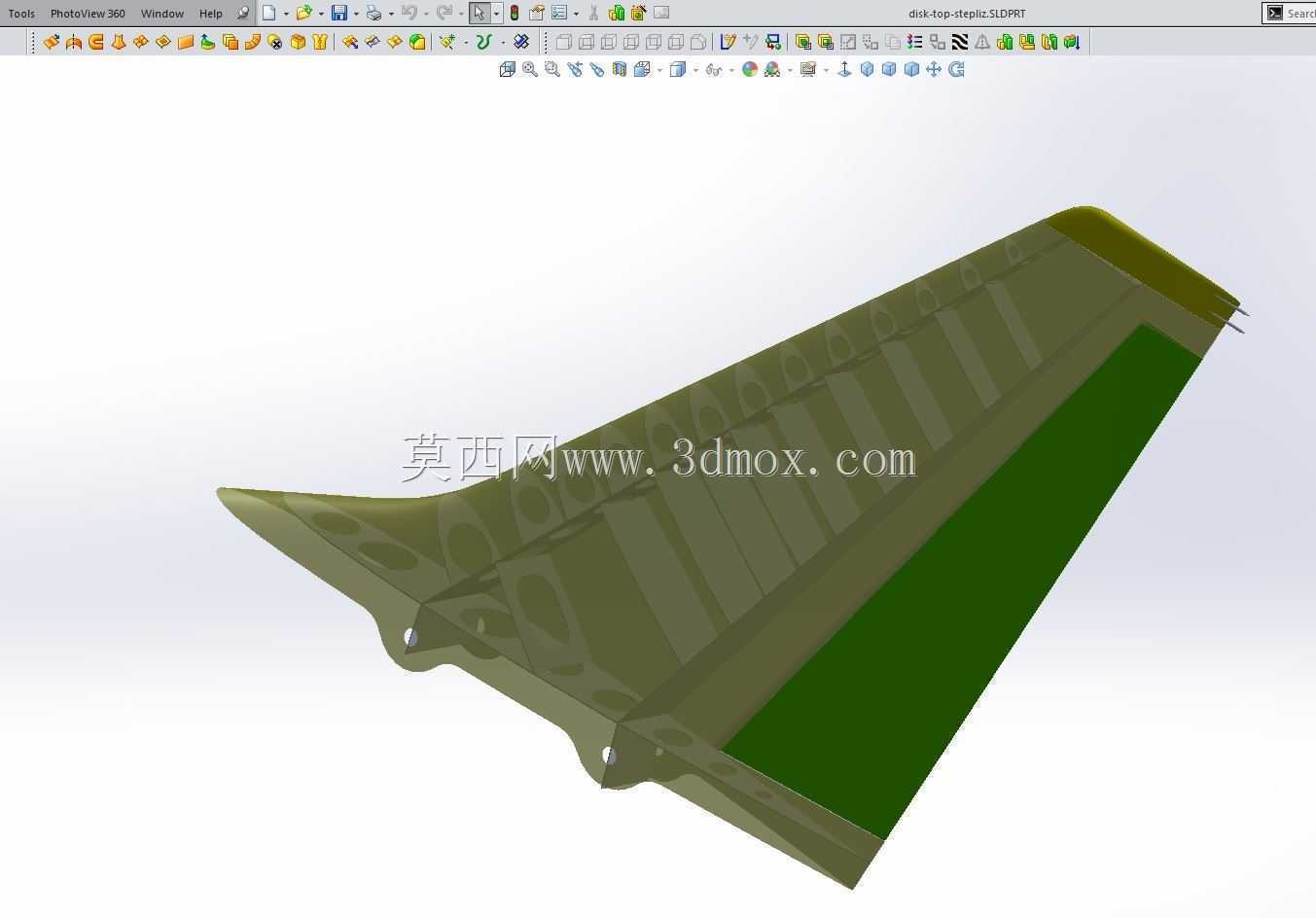

　　本次构建的垂尾结构数模，采用了航空领域常用的梁式承力布局，内部沿展向布置主承力梁，梁缘条采用高强度铝合金构型，腹板预留减重孔与设备走线通道，沿弦向按等间距布置肋板，肋板外形与蒙皮内型面完全贴合，既为蒙皮提供连续的支撑点，避免高速飞行时蒙皮发生鼓胀、颤振，也将气动载荷均匀传递到主承力梁上。蒙皮采用变厚度设计，根部区域因为要传递全部的弯矩、剪力载荷，厚度沿展向向翼尖逐步递减，在保证结构强度的前提下尽可能降低结构重量，翼尖位置做了切尖修型，能够有效降低翼尖涡流带来的诱导阻力，同时减少跨音速飞行时的激波干扰。

　　在安装边界设计上，垂尾根部设计有带定位孔的连接接头，接头位置与机身尾部的加强框安装点位完全匹配，连接孔采用铰制孔精度设计，保证装配时的同轴度要求，安装时通过高锁螺栓将垂尾接头与机身加强框刚性连接，能够将垂尾承受的全部气动载荷、机动载荷平稳传递到机身整体承力结构上。数模构建过程中，严格遵循气动外形的流线型要求，翼型剖面沿展向按气动计算结果做渐变扭转，保证不同展向位置的翼型都能在设计飞行包线内保持合适的迎角，避免局部气流过早分离导致航向稳定性下降。后缘预留的方向舵安装铰接点位置精度控制在毫米级，保证舵面偏转时的转动轴线与设计轴线完全重合，避免出现操纵卡滞、舵面间隙过大的问题。

　　从工程应用角度来说，这类垂尾结构数模可用于飞行器总体设计阶段的结构干涉检查、重量配平计算，也可用于气动仿真分析时的几何模型输入，还能作为装配工艺设计、地面试验夹具设计的基础参考。设计过程中充分考虑了维护性需求，在肋板对应位置预留了检查口盖的安装点位，日常维护时可以通过口盖检查内部线束、舵机的工作状态，无需拆解整个蒙皮结构。前缘位置做了抗鸟撞的加强设计，内部填充吸能结构层，满足航空适航规范中对于鸟撞工况的强度要求，避免飞行过程中遭遇鸟击后出现结构失效。整个结构的重心位置沿展向靠近根部区域，能够降低垂尾自身的悬臂弯矩，减轻机身连接部位的载荷负担，同时也能减少飞行器尾部的重量配平压力，提升整机的重量效率。
