米格29战机机翼结构三维数模

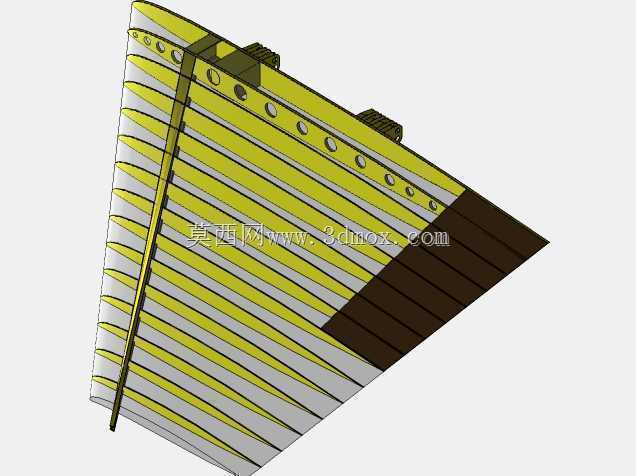

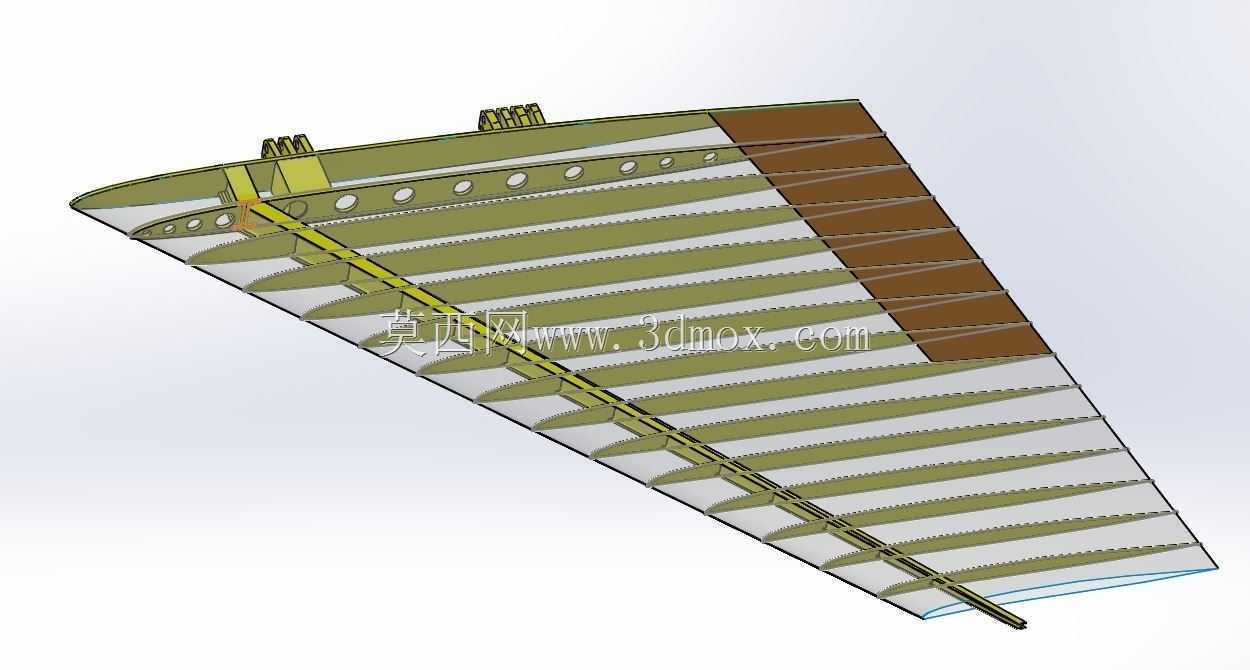

　　该模型还原的是前线歼击机的主机翼结构，这类机翼在实际装备场景中，承担着为战机提供升力、挂载副油箱与机载武器、整合操纵舵面传动路径的核心作用，区别于民用大飞机的大展弦比机翼，该型机翼采用后掠翼布局，适配高亚音速到超音速区间的飞行需求，在前线机场简易跑道起降、大过载机动、跨音速飞行等工况下，需要兼顾结构强度与气动外形精度。从结构设计逻辑来看，模型完整呈现了机翼的内部承力框架与外部蒙皮的配合关系：翼梁作为主承力构件沿翼展方向布置，承担飞行过程中的弯矩与剪力，翼肋按照翼型剖面的坐标点定位，维持机翼的气动外形，同时为蒙皮提供支撑边界，避免蒙皮在气动载荷作用下发生失稳变形。前缘的翼面结构预留了缝翼的安装空间，后缘区域对应襟翼、

　　副翼的铰接位置做了结构避让，翼根处的连接耳片结构，是机翼与机身中央翼盒对接的关键部位，该部位的螺栓孔位排布需要严格匹配机身对接面的公差要求，保证传力路径连续，避免应力集中。机翼表面的条状蒙皮分块设计，对应实际制造中的钣金蒙皮拼接工艺，每块蒙皮的边缘预留了铆接余量，与内部翼肋、翼梁的连接点位一一对应，既可以降低单块蒙皮的成型难度，也便于战损后的快速更换维护。翼尖部分的结构做了切尖处理，能够有效降低翼尖涡流带来的诱导阻力，同时兼顾翼尖航行灯、电子干扰设备的安装空间。从安装边界来看，机翼与机身的对接面为斜切平面，翼根处的高度、翼展方向的长度、翼弦方向的宽度，都严格匹配对应机型的总体尺寸要求，前缘后掠角的角度经过气动优化，

　　能够在战机做9G过载机动时，保证结构应力分布在材料许用范围内，不会出现结构失效。模型中呈现的翼面内部走线空间，对应实际装机时的液压管路、燃油管路、操纵钢索的敷设路径，这些路径需要避开主承力构件的关键传力区域，同时预留足够的维护操作空间，便于地勤人员在不拆解主结构的情况下完成管路检修。不同于简化的外观模型，该结构数模还原了机翼内部的筋条布置，这些筋条沿翼展方向与翼梁平行，能够提升蒙皮的局部刚度，在战机高速飞行遇到紊流时，减少翼面的颤振风险，保证飞行稳定性。在航空装备的研发与教学场景中，这类结构数模可以用于演示机翼的传力路径、装配关系，帮助结构设计人员理解后掠翼战斗机的机翼设计逻辑，也可以作为航空类专业课程的具象教学素材，

　　让学习者直观理解机翼从气动外形到内部结构的对应关系，避免纯理论学习的抽象感。实际工程中，这类机翼的设计需要反复迭代气动载荷计算与结构强度仿真，每一处肋位的间距、翼梁的腹板厚度、蒙皮的料厚，都需要经过多轮工况校核，既要满足强度冗余要求，又要尽可能控制结构重量，提升战机的有效载荷与航程表现，模型中呈现的结构分区，也对应了实际设计中的重量控制分区，不同区域的构件根据受载大小选用不同规格的材料，在受载较大的翼根区域，结构件的厚度更大，连接紧固件的排布更密集，而在受载较小的翼尖区域，构件厚度更薄，尽可能降低不必要的重量。
