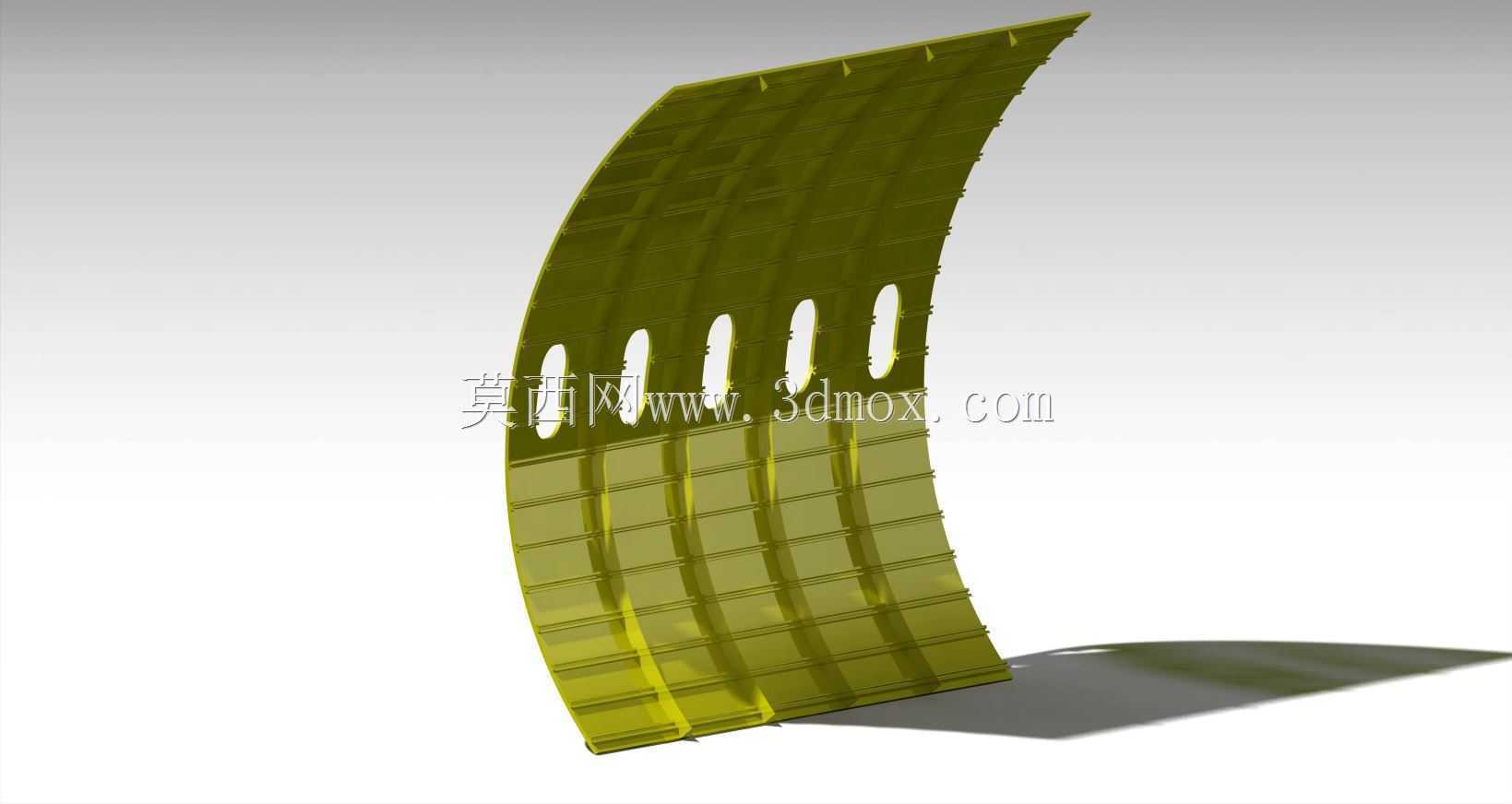

空客A330客机机身剖面结构设计

　　在民用干线客机的结构设计体系中，机身段作为承载整机载荷、容纳客舱货舱与机载系统的核心部件，其剖面结构的合理性直接决定了整机的气动效率、结构重量与服役寿命。本次呈现的A330机身剖面结构，对应双发宽体客机的典型筒形机身段设计，主要覆盖客舱舷窗区域的弧形壁板总成，是机身气动外形维持、环向应力传递、局部载荷分散的关键组成部分。从实际应用场景来看，该类机身剖面段主要用于宽体客机中机身的直筒段装配，上半部分对应客舱增压区域，需要在万米巡航高度下反复承受0.6个大气压左右的内外压差循环载荷，同时还要传递机翼升力带来的弯矩、发动机振动传递的交变载荷，以及起降过程中的冲击载荷，对结构的疲劳强度、刚度匹配都有极高的工程要求。从结构功能特性来看，

　　该剖面段采用民用客机经典的半硬壳式受力布局，外层为曲面蒙皮结构，既维持机身的光滑气动外形，降低巡航阶段的摩擦阻力，同时作为主要的环向与轴向承力构件，承担增压载荷带来的环向拉应力；蒙皮内侧布置有沿机身轴向延伸的长桁构件，以及沿环向分布的隔框支撑结构，长桁主要承担轴向弯曲载荷，同时对蒙皮起到支撑作用，避免蒙皮在压差载荷下发生失稳，环向隔框则负责维持机身的剖面形状，将局部集中载荷分散到整个壁板结构上，同时为客舱内饰、线缆管路、舷窗组件提供安装接口。设计思路上，该剖面段严格遵循宽体客机的损伤容限设计准则，在舷窗开孔位置做了局部的结构加强，因为舷窗区域是增压机身的应力集中高发区，开孔会打断蒙皮与长桁的连续传力路径，

　　因此在窗周区域采用了加厚的蒙皮补片，同时在窗上下边缘布置了加强角片，将开孔带来的应力集中系数控制在适航条款允许的范围内，避免循环载荷下出现疲劳裂纹扩展。从外形尺寸与安装边界来看，该剖面段的曲率完全匹配A330机身5.64米的当量直径，弧面的形位公差严格控制在气动外形要求的范围内，壁板两端预留有与相邻机身段对接的连接孔位，孔位的位置度公差满足自动化铆接的装配要求，内侧的长桁与隔框接口完全匹配标准的客舱内饰安装节点，舷窗开孔的尺寸与安装边完全适配A330标配的三层结构客舱舷窗组件，不需要额外的修配即可完成舷窗的压装与密封。在实际的工程验证环节，这类机身剖面段需要完成增压疲劳试验、鸟撞冲击试验、雷击防护试验等多项适航验证，

　　蒙皮采用的航空铝合金材料经过特定的时效处理，在保证强度的同时具备足够的断裂韧性，长桁与蒙皮的连接采用高精度的干涉配合铆接工艺，既降低连接孔的应力集中，又保证结构的导电性，满足雷击电流的传导泄放要求。对于结构设计从业者而言，这类宽体客机机身剖面的建模过程，需要重点关注曲面的连续性、长桁与蒙皮的贴合度、开孔区域的应力分布优化，既要避免结构冗余带来的重量增加，又要保证所有传力路径的连续可靠，平衡结构重量、强度、工艺性三者的关系，这也是民用航空结构设计的核心难点所在。
