铸造工装用定位夹紧夹具结构设计

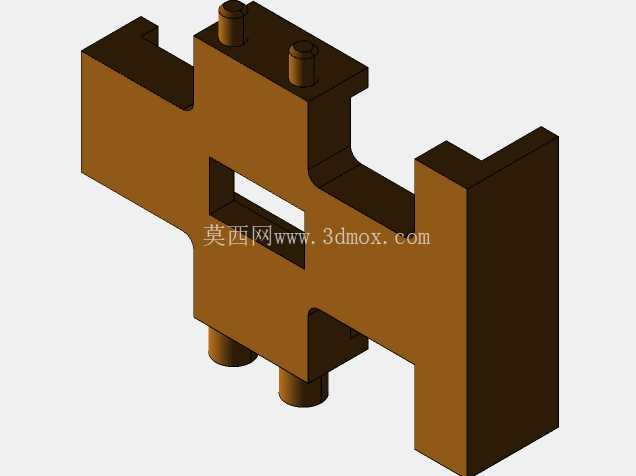

在中小批量铸件的机加工前段工序里，这类定位夹紧夹具的使用频率极高，主要承担铸造毛坯件的粗基准定位、工序间夹持固定的作用，避免铸件在打磨、飞边去除、基准面初加工过程中出现位移、偏斜，导致后续加工余量不均、尺寸超差的问题。从结构上看，该夹具采用一体化基座设计，主体承力结构为整块型材加工而成，没有多余的拼接焊缝，长期承受夹紧力与切削振动时不会出现拼接位松动的问题，基座两侧伸出的定位凸台直接匹配铸造工装的工作台T型槽安装位，不需要额外制作过渡连接板，安装时直接将凸台卡入T型槽后用螺栓锁紧即可，安装边界的凸台厚度控制在12mm，适配市面上绝大多数通用铸造工装工作台的槽宽尺寸，不需要对现有工作台做二次改造。

夹具上部设置的两个圆柱定位销，采用过盈配合压入基座的销孔内，定位销的伸出长度根据常见铸铁、铸铝毛坯的定位孔深度设计，既保证定位销能完全插入毛坯的预制定位孔，又不会因为伸出过长导致毛坯安装时出现卡滞、别劲的问题，两个定位销的中心距公差控制在±0.02mm，能保证毛坯装夹后的重复定位精度满足粗加工工序的要求，避免每次装夹都需要重新找正的繁琐步骤。夹具中部开设的方形镂空槽，一方面是为了减轻夹具整体重量，方便操作人员在换产时快速搬运、更换不同的工装夹具，另一方面这个镂空槽可以作为排屑通道，铸件打磨、加工过程中产生的金属碎屑、砂粒可以直接从槽内掉落，不会堆积在夹具定位面上导致毛坯装夹时垫起、定位失准，日常维护时只需要用压缩空气从槽位吹扫即可完成清洁，不需要逐点清理碎屑。

夹具下部同样设置两个圆柱支撑销，与上部的定位销形成上下四点支撑的定位结构，装夹时毛坯的下端面抵在下部支撑销上，上端面通过上部定位销完成周向定位，配合外部的夹紧组件即可完成完全固定，这种四点支撑的结构相比整块平面支撑，能有效规避毛坯面的铸造飞边、凹凸不平导致的支撑不稳问题，哪怕毛坯面存在少量的铸造凸起，也只会落在四个支撑销的间隙位置，不会影响定位基准的贴合度。设计时特意将夹具的侧壁做了加厚处理，夹紧力作用点正好对应侧壁加厚的位置，长期反复夹紧不会出现基座变形、定位销偏移的问题，基座的所有棱边都做了C2倒角处理，避免操作人员安装、搬运时被锐边划伤，也能减少铸件装夹时与棱边磕碰导致的毛坯损伤。

在实际生产场景中，这类夹具不需要搭配复杂的液压、气动夹紧元件，直接配合普通的快速夹钳或者压板即可使用，非常适合中小型铸造车间的多品种小批量生产模式，换产时只需要松开工作台的锁紧螺栓，更换对应型号的夹具即可，整个换产过程不超过十分钟，不需要重新调整工作台的定位基准。夹具的整体外形尺寸控制在200mm×150mm×180mm范围内，不会占用过多的工作台操作空间，操作人员在装夹工件时有足够的操作空间完成毛坯取放、夹紧操作，不会因为夹具结构过于紧凑导致操作干涉。针对铸造车间多粉尘、多砂粒的使用环境，该夹具的所有配合面都没有设计狭小的缝隙结构，避免砂粒嵌入缝隙导致活动部件卡滞，整体结构没有易损的小零件，长期使用只需要定期检查定位销的磨损情况即可，维护成本极低，非常适合铸造工序的恶劣生产环境使用。
