带散热槽的锥形灯具反光聚光结构

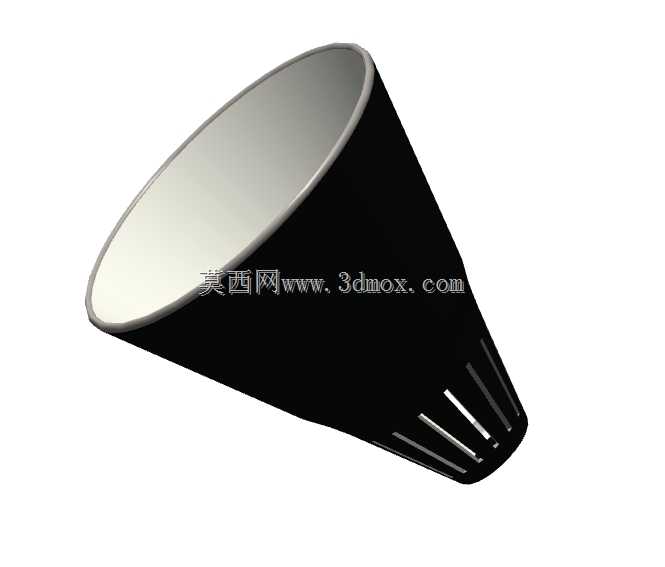

这款锥形结构件是定向照明灯具的核心配套部件，主要应用在轨道射灯、嵌入式筒灯、展柜重点照明灯具、工业机床局部工作灯等需要精准控光的照明场景中，承担着聚拢光线、约束照射角度、辅助光源散热的多重作用，是保障定向照明灯具光效与使用寿命的关键结构件。

从实际用途来看，该结构安装在LED光源或COB灯珠的出光侧，内壁采用高反光率的光滑曲面设计，能够将光源向四周发散的杂散光通过曲面反射统一导向预设的照射方向，有效减少光线的无效漫射，提升目标照射区域的照度，同时避免多余光线产生眩光，适配商业展陈、家居重点照明、工业工位照明等对光线指向性有明确要求的使用场景。外壁的开槽结构并非装饰设计，而是针对光源工作时产生的热量设置的散热通道，能够在灯具工作时通过槽道形成空气对流，将光源与灯体内部积聚的热量快速导出，降低光源工作环境温度，延缓光源光衰速度，延长灯具整体的使用寿命。

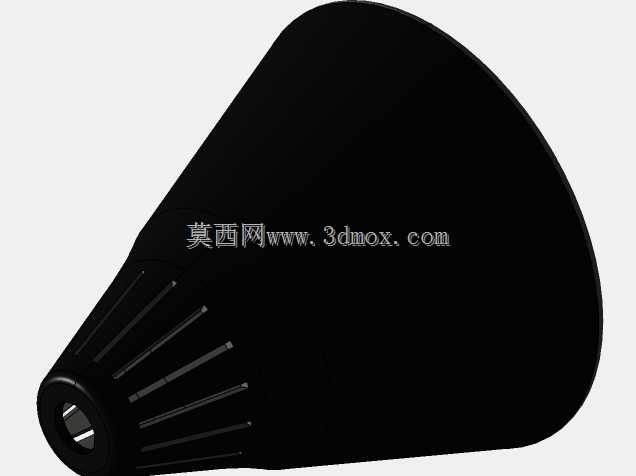

在设计思路上，整体采用上宽下窄的截顶圆锥构型，大口径端为出光面，边缘做了卷边强化处理，既能够提升结构整体的抗形变能力，也方便与灯具的面环、面罩部件进行卡扣或旋接装配；小口径端为光源安装端，尺寸匹配常规小功率COB光源的安装基座，能够直接与光源支架对接，无需额外增设转接结构。外壁的散热槽采用等距斜向排布，在不破坏结构整体刚性的前提下，尽可能增大了结构与空气的接触面积，同时斜向槽道能够引导空气沿锥面流动，避免灰尘在槽道内大量积聚，降低后期清洁维护的难度。

从安装边界来看，该结构整体为回转体构型，径向最大尺寸为大口径端的直径，安装时需要在灯具外壳内部预留对应直径的圆柱形装配空间，轴向长度为锥顶到出光面的垂直距离，装配时需要保证小口径端与光源发光面的同轴度误差控制在合理范围内，避免出现照射光斑偏移、配光曲线变形的问题。结构外壁与灯具外壳之间需要预留不小于2毫米的空气流通间隙，保障散热槽的空气对流效果，大口径端的卷边结构可以直接卡入灯具面环的预装卡槽内，无需额外使用紧固件固定，能够有效提升灯具的装配效率。
