Roland MODELA设备配套楔形夹具与直导轨

这套楔形夹具搭配直导轨的组合结构，主要适配桌面级数控雕刻设备的工件装夹与进给导向场景，在小尺寸精密加工场景中，这类装夹导向组件直接决定了小件加工的重复定位精度与走刀稳定性。从实际加工场景来看，桌面型雕刻设备常用来加工小尺寸手板、精密治具零件、软金属或非金属雕刻件，常规平口钳装夹存在占用工作台空间大、装夹行程受限、无法适配异形小工件快速定位的问题，这套楔形夹具利用斜面自锁原理，配合直导轨的滑动导向，可实现工件的快速夹紧与位置微调，不需要额外搭配复杂的液压或气动夹紧单元，手动操作即可完成装夹，非常适合小批量打样、教学实训类的加工场景。

从功能特性上看，楔形夹紧结构的核心优势在于夹紧力随锁紧螺栓的拧紧力矩线性提升，斜面的增力比可以用较小的锁紧力获得足够的工件夹持力，避免装夹力过大导致薄壁工件变形，同时夹具本体上开设的多组长条安装槽，可以适配不同尺寸规格的工件装夹需求，不需要频繁更换夹具基座。配套的直导轨与夹具本体集成设计，导轨的滑动面做了贴合耐磨处理，夹具在导轨上的滑动阻尼均匀，没有卡顿或虚位，调整装夹位置时可以沿导轨方向快速平移，到位后通过侧面的锁紧件即可固定位置，不需要反复校准夹具与设备主轴的平行度。

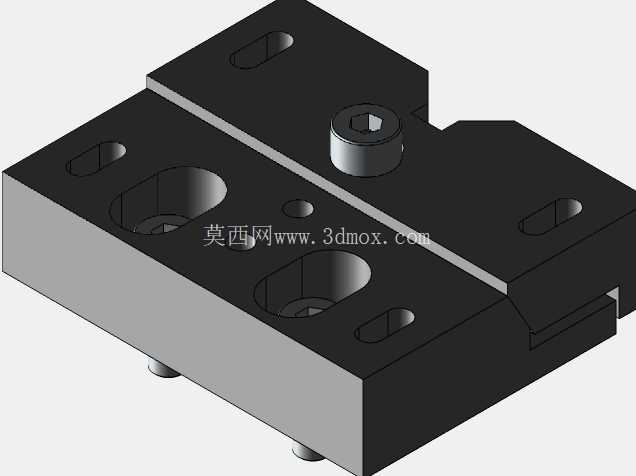

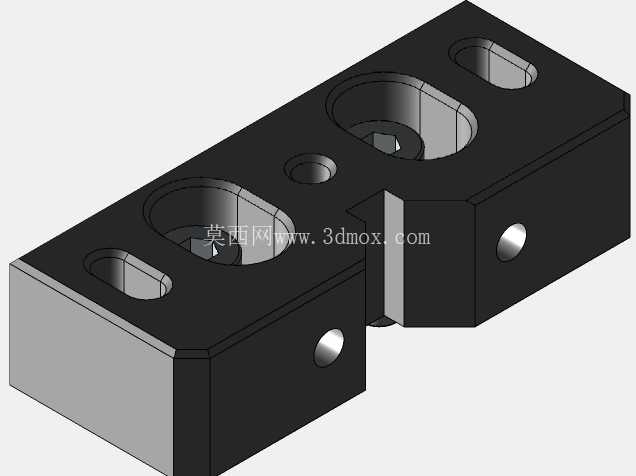

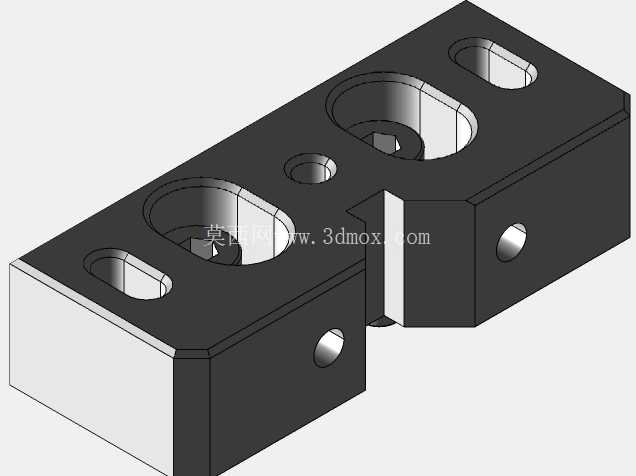

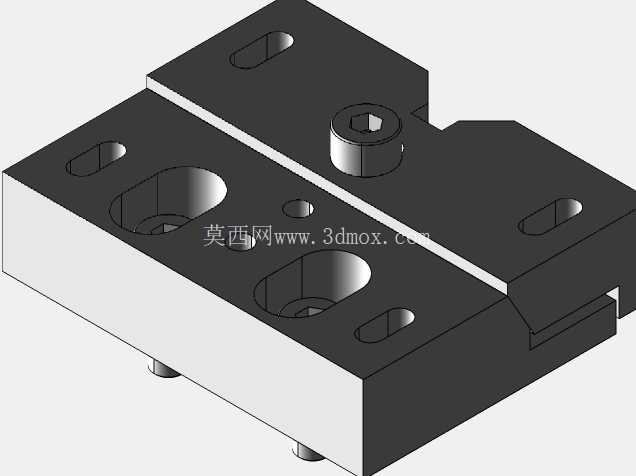

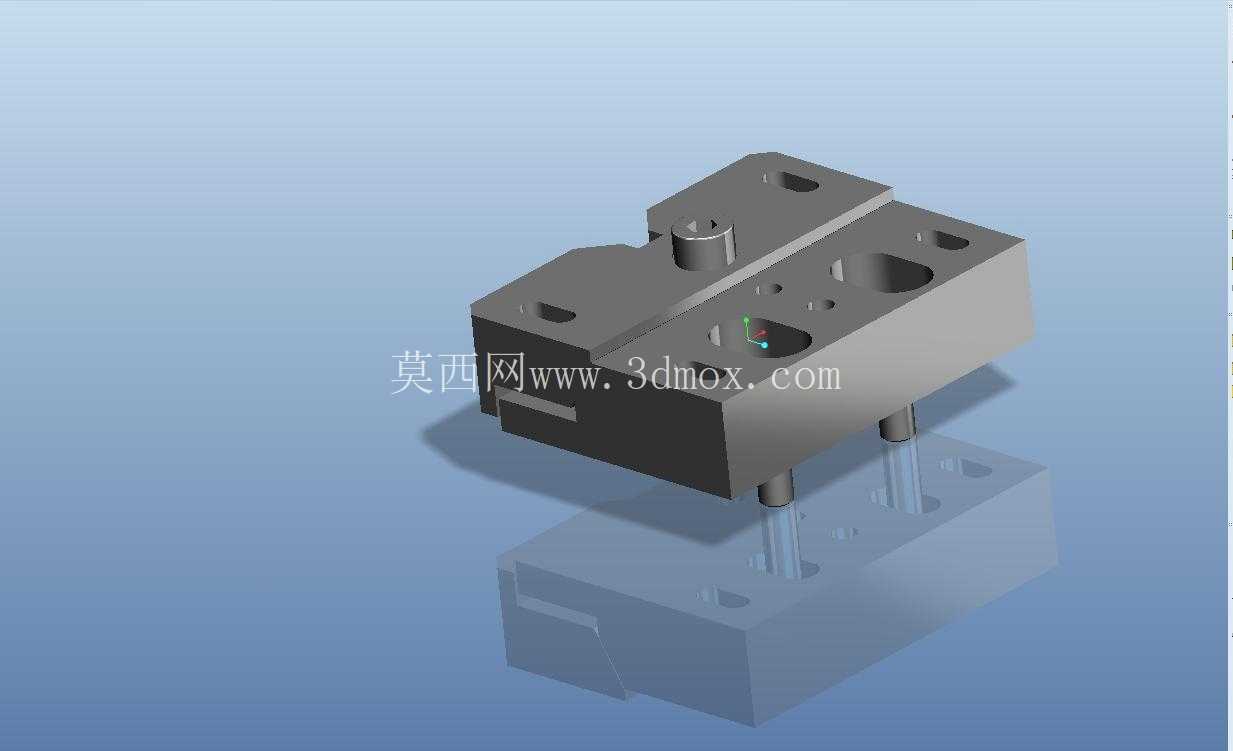

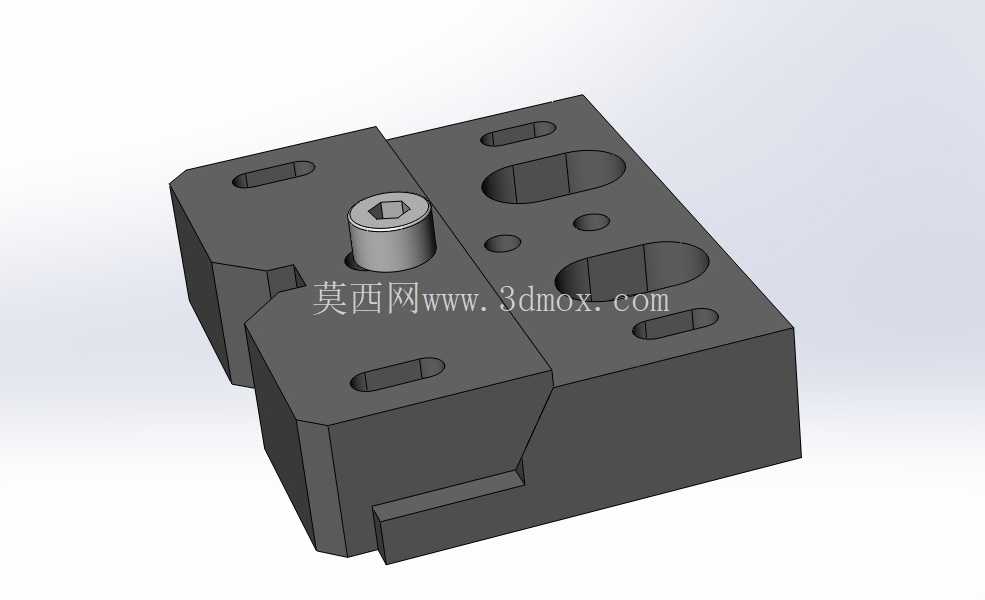

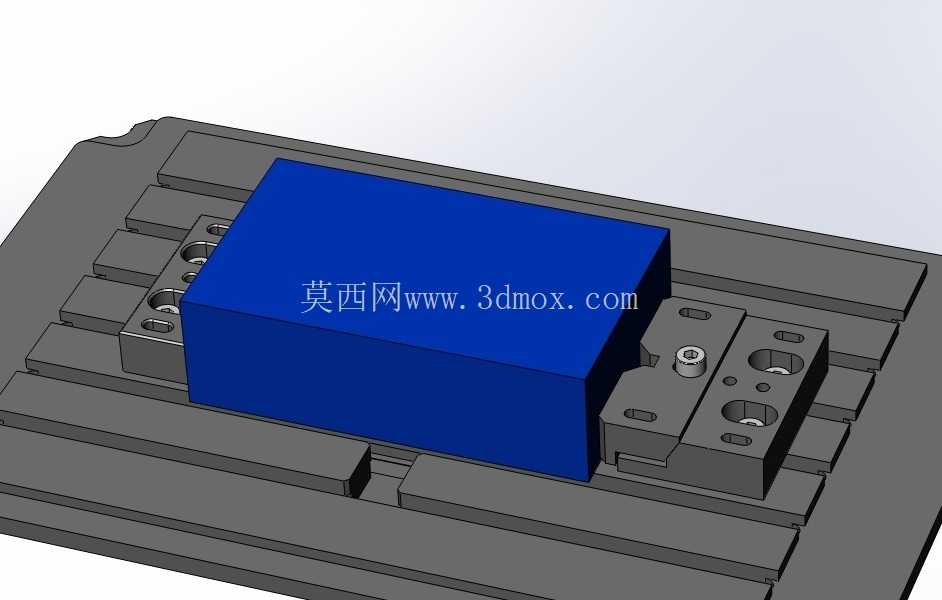

设计思路上，这套结构没有采用分体式夹具加独立导轨的组合方案，而是将夹具基座与导轨滑块做了一体化集成，减少了分体装配带来的累积误差，夹具本体上的安装孔位完全匹配对应型号雕刻机的工作台T型槽间距，安装时不需要额外打孔适配，直接通过T型螺栓即可固定在设备工作台上。锁紧螺栓采用标准内六角圆柱头螺钉，属于通用标准件，长期使用出现磨损后可以直接替换，不需要定制非标配件，降低了后期维护成本。夹具的夹紧面做了细微的防滑纹理处理，加工过程中受到切削力冲击时，工件不会出现滑移走位，同时夹紧面的平面度控制在合理公差范围内，装夹毛坯件时不会出现压痕过深或装夹歪斜的问题。

从安装边界与尺寸适配来看，整套组件的外形轮廓紧凑，不会过多占用雕刻机的有效加工行程，夹具的总高度控制在较低范围，避免装夹工件后主轴伸出长度过长导致加工刚性下降。导轨的有效行程覆盖了桌面雕刻机常用的小件加工范围，调整夹具位置时，导轨两端设置了机械限位，不会出现滑块脱出导轨的问题。夹具上开设的多个沉头孔与避让槽，既可以用来安装定位挡块，也可以避让加工时的刀具路径，避免刀具加工到夹具本体造成损坏。在实际使用中，这套组件不仅可以用来装夹规则的方形、矩形工件，配合定制的软钳口还可以装夹异形曲面工件，拓展了桌面雕刻机的装夹适配范围，对于经常加工小尺寸精密零件的用户来说，这种集成式的夹具导轨组合，比单独搭配通用夹具的安装效率更高，重复定位精度也更有保障，长期使用的稳定性也优于零散拼接的装夹方案。
