标准深沟滚珠轴承结构设计方案

滚珠轴承是旋转传动系统中应用最为广泛的核心支撑部件，覆盖从民用家电、电动工具到工业机床、风电主轴、汽车传动系统等几乎所有涉及旋转运动的机械场景，核心作用是承接旋转轴的径向与轴向载荷，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转阻力与摩擦损耗，同时严格约束旋转轴的轴向与径向窜动，保障轴系的回转精度与运转稳定性。

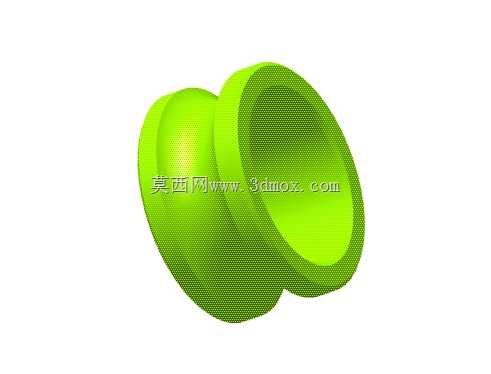

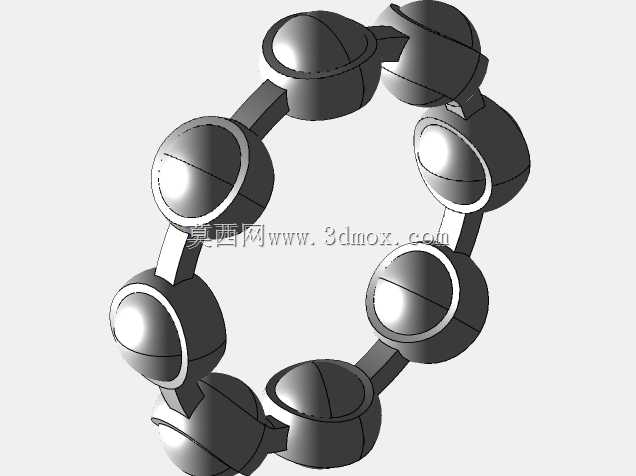

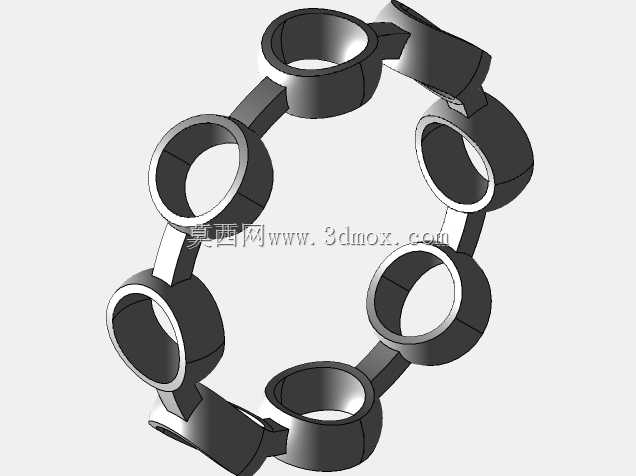

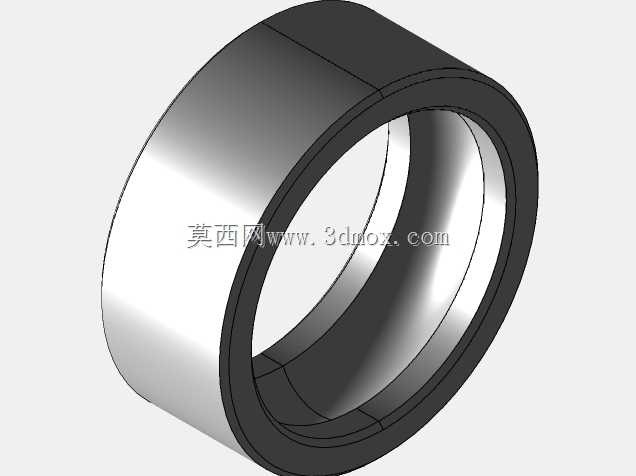

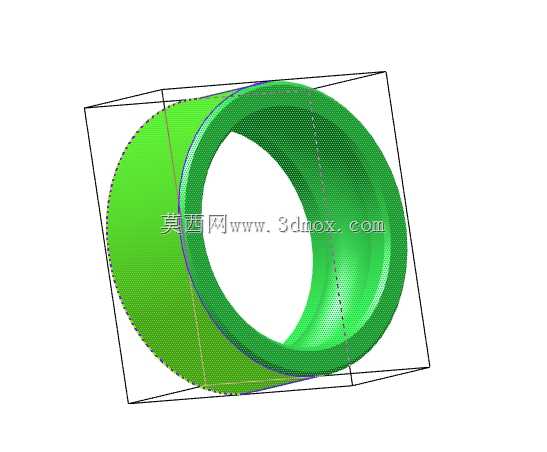

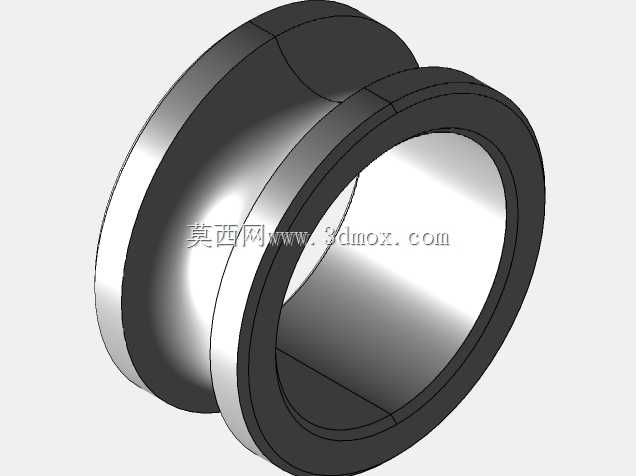

本次设计的滚珠轴承采用经典深沟球结构，整体为同轴环形对称构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与旋转轴采用过盈配合随轴同步转动，内圈外侧加工有连续光滑的弧形滚道，滚道曲率略大于钢球半径，为钢球提供稳定的滚动轨迹；外圈与设备轴承座孔采用过渡或过盈配合固定，内侧对应加工匹配的弧形滚道，承担来自内圈通过钢球传递的载荷；多颗高精度钢球均匀排布在内外圈滚道之间，是承载与传递载荷的核心元件，运转时钢球沿滚道做纯滚动运动，将滑动摩擦转化为摩擦系数极低的滚动摩擦；保持架采用兜孔结构将每颗钢球均匀分隔，避免钢球之间直接接触产生摩擦与碰撞，同时引导钢球在滚道内均匀分布，优化轴承内部载荷分配，提升运转平稳性。

设计过程中首先根据目标应用场景的额定动载荷、额定静载荷、极限转速、预期寿命等核心参数，通过轴承寿命计算公式确定钢球直径、钢球数量、滚道曲率半径、内外圈壁厚等核心尺寸参数，同时严格控制安装边界尺寸：内圈内径与适配轴径采用基孔制公差配合，外圈外径与轴承座孔采用基轴制公差配合，轴承整体宽度符合对应公称尺寸的标准安装尺寸要求，可直接适配同规格标准轴承的安装位，无需额外修改轴或轴承座结构。设计中充分考虑润滑与密封需求，滚道预留充足的润滑脂存储空间，可根据使用场景搭配接触式或非接触式密封圈，阻挡外界粉尘、水汽进入轴承内部，同时防止润滑脂泄漏，延长轴承维护周期与使用寿命。针对不同载荷工况，可通过调整钢球数量、滚道接触角等参数，适配纯径向载荷、径向为主的联合载荷等不同受力场景，保障轴承在额定工况下长期稳定运转，满足各类旋转传动系统的支撑需求。
