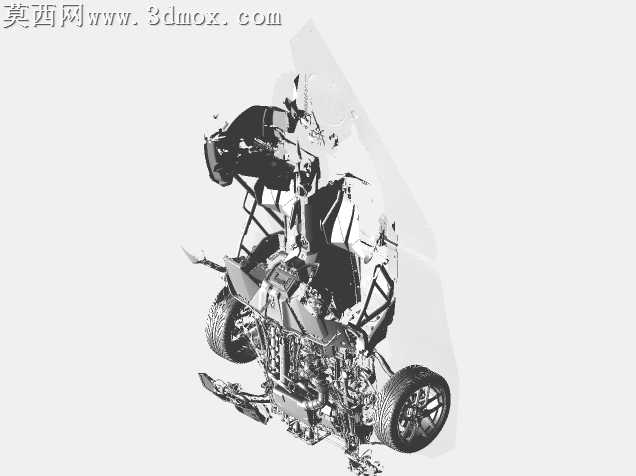

北极星弹弓底盘三维扫描逆向建模作品

本作品依托三维扫描技术完成北极星弹弓底盘的全尺寸逆向建模，完整还原该倒三轮特种车辆底盘的真实结构与装配关系。建模前期通过高精度三维扫描设备对实体底盘进行全域数据采集，针对车架焊接节点、悬挂安装位、动力系统固定点等关键位置进行多轮补扫，规避扫描死角带来的数据缺失，获取的点云数据经过去噪、精简、对齐处理后，作为逆向建模的核心基准依据。建模过程中严格遵循实车的装配逻辑，首先重构高强度钢管焊接式车架主体，精准还原每一段管材的弯折弧度、焊接位置与连接角度，保证车架的受力结构与原车完全一致；其次完成前双轮转向悬挂系统、后单轮驱动总成的结构复刻，对减震器安装座、转向节连接位、轮辋固定孔位等细节特征做精准对齐，确保各运动部件的相对位置符合原车的运动学参数；随后对底盘搭载的动力单元、传动组件、管线排布固定结构进行逐一还原，区分不同材质部件的结构边界，比如金属铸造的发动机壳体、冲压成型的金属支架、橡胶材质的缓冲衬套等部件的结构特征都做了精细化处理，保证模型的结构完整性。模型构建过程中对扫描数据的误差进行反复校准，将整体装配误差控制在合理范围内，既保留了原车底盘的所有结构细节，也对扫描产生的冗余噪点特征做了合理优化，让模型既具备实车扫描的真实度，也满足后续结构分析、改装设计、仿真模拟等不同场景的使用需求，完整呈现了北极星弹弓底盘从实体到数字模型的逆向还原全过程，清晰展现了该款特种倒三轮车型底盘独特的布局设计与结构特点。
