安费诺Powerlok四极矩形连接器结构

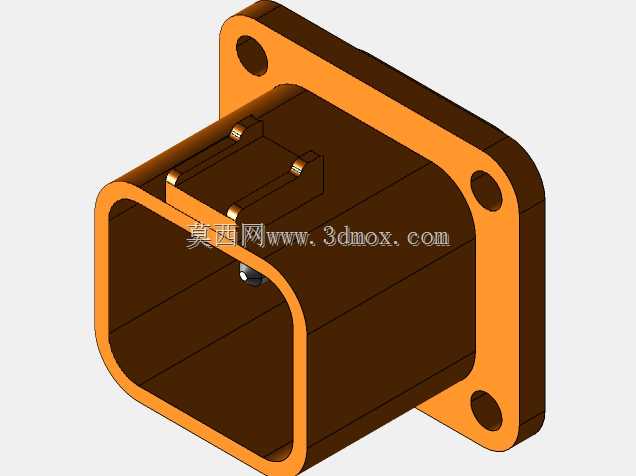

　　在新能源配电、工业大功率输电、储能系统集成的现场布线环节，大电流连接器的选型直接决定整套输电回路的接触可靠性与长期运行稳定性，安费诺Powerlok系列四极连接器正是针对这类高载流场景开发的接插组件，本次呈现的是该系列法兰安装式插座端的三维结构。从实际工程应用来看，这类四极连接器常被用于储能PACK簇间动力连接、大功率充换电设备的端口接驳、工业逆变设备的动力输出端，可同时承载三相动力回路加接地极的输电需求，单极载流能力可覆盖百安级大电流传输场景，相比传统螺栓压接的接线方式，接插式结构能大幅提升现场装配与后期运维的拆装效率，同时避免螺栓紧固力矩不足导致的接触发热隐患。

　　从结构设计逻辑来看，该插座端采用法兰盘穿墙安装的形式，法兰面上预留三个均布的安装通孔，可通过螺栓将整个插座固定在设备壳体的开孔位置，安装时法兰背面可加装密封胶圈实现IP65及以上等级的面板密封，适配户外、高湿粉尘等严苛运行环境。接插腔体采用矩形防呆设计，腔体内部的四个接触端子采用错位排布，从根源上避免接插时的极性反接问题，每个端子的接触端采用冠簧式接触结构，插合后接触件与插针的接触面积更大，接触电阻更低，能有效降低大电流工况下的温升。外围的橙色绝缘壳体采用高强度耐温工程塑料注塑成型，具备优异的阻燃性能与耐电压击穿能力，壳体壁厚经过反复校核，既能满足爬电距离与电气间隙的安规要求，又能控制整体安装占用空间，避免在设备面板上预留过大的安装开孔。

　　从安装边界尺寸来看，该插座的法兰轮廓为带圆角的矩形结构，三个安装孔的孔位公差按照IT7级精度设计，能适配行业内通用的面板开孔尺寸，接插腔体的伸出长度经过优化，插合后插头端与插座端的配合间隙控制在0.1mm以内，既保证接插顺畅无卡滞，又能避免配合间隙过大导致的晃动松脱。端子尾部采用压接式接线结构，可适配不同线径的多股铜芯动力电缆，压接位置预留了足够的线缆弯折空间，现场接线时无需过度弯折线缆即可完成端子压接与装配。壳体外侧的导向筋结构与插头端的导向槽对应，接插时可实现自动导正，即使在视线受阻的设备背面操作，也能快速完成对位插合，降低现场装配的操作难度。

　　在结构细节处理上，该连接器的法兰安装面与壳体的衔接位置做了加强筋过渡，能承受接插过程中产生的侧向冲击力，避免长期插拔导致法兰根部开裂。接触端子的固定位置采用绝缘基座分体式装配结构，每个端子独立嵌装在绝缘基座的定位槽内，端子之间设置绝缘隔栏，即使在大电流、高电压工况下也不会出现极间飞弧短路问题。整个插座的所有棱角位置都做了R角倒圆处理，既避免装配过程中划伤操作人员与线缆绝缘层，也能减少注塑成型时的应力集中问题，提升壳体的结构强度。针对户外应用场景，壳体材料还添加了抗紫外线成分，长期暴露在日光照射下也不会出现壳体脆化、绝缘性能下降的问题，适配光伏电站、户外储能柜等露天部署的设备使用需求。
