高压直流回路安全联锁锁定装置结构设计

　　在高压直流配电系统、储能变流回路、光伏汇流单元这类需要带载通断维护的场景里，安全锁定装置是避免误操作引发电弧伤害、设备短路的核心防护部件，本次呈现的这款高压联锁锁定结构，主要适配千伏级直流回路的接线端通断联锁需求，日常运维中可在回路断电检修时实现物理锁止，避免无关人员误合开关引发安全事故。从实际使用场景来看，这类锁定装置多安装在高压配电箱内部的主回路接线端、电池簇输出端、光伏阵列汇流输出位置，日常处于导通锁定状态时，可保证接线端子的接触压力稳定，避免车辆振动、设备运行晃动引发的接线松脱、接触电阻过大烧蚀端子的问题；当需要开展回路检修时，操作红色旋钮端即可触发内部锁止机构，断开主回路的同时锁定操作位，

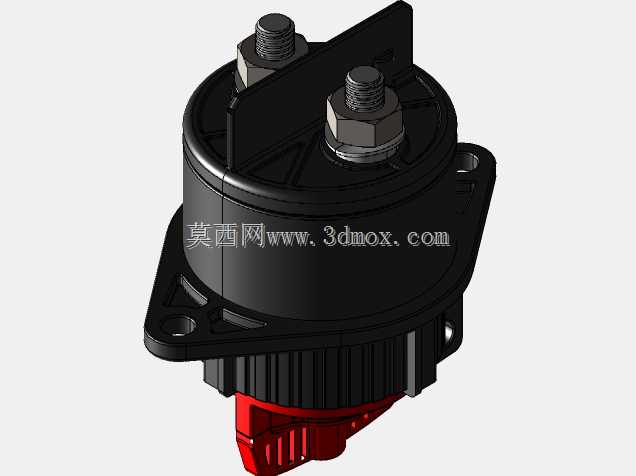

　　此时即便误碰操作部件也无法恢复回路导通，只有完成检修后手动复位才能解除锁止，完全满足高压电气作业的“五防”联锁要求。从结构设计思路来看，整体采用法兰式安装基座，主体外壳选用高强度绝缘工程塑料注塑成型，顶部两个大规格接线柱采用铜质镀镍处理，搭配六角锁紧螺母实现线缆端子的压接固定，接线柱与外壳之间设计有多层隔弧筋结构，可在通断瞬间拉长电弧路径，避免高压电弧击穿外壳引发相间短路；中部的黑色绝缘罩不仅覆盖带电接线端，还集成了锁止机构的导向滑槽，操作旋钮的转动行程经过精准限位，转动到锁定位时，内部的绝缘挡板会插入两个接线柱之间的隔弧腔，同时卡入操作轴的限位槽内，阻止操作轴回位。安装边界方面，基座的两个安装耳采用对称布局，

　　安装孔位间距适配行业通用的高压组件安装尺寸，安装面设计有环形密封槽，可搭配密封圈实现IP65级的防护效果，避免配电箱内凝露、粉尘进入装置内部引发绝缘下降；整体径向尺寸控制在紧凑范围内，不会占用过多配电箱内部的排布空间，接线端的螺母采用标准外六角规格，现场安装时可使用普通套筒扳手完成锁紧，不需要专用工具，适配现场运维的工具配置。从功能特性上看，这款锁定装置的锁止机构采用纯机械结构，不需要额外供电即可实现联锁功能，避免电子锁具在高压环境下受电磁干扰出现误动作的问题；操作端的红色旋钮采用高辨识度配色，运维人员可直观判断当前装置的锁止状态，旋钮表面设计有防滑滚花结构，戴绝缘手套操作时也能获得足够的摩擦力，不会出现打滑问题；

　　接线柱的载流截面经过核算，可满足大电流持续载流的温升要求，长时间满负荷运行时接线端的温升控制在标准允许范围内，不会出现过热老化问题。在实际选型适配时，需要注意装置的安装面平整度要求，若安装面存在明显凹凸，会导致密封胶圈压缩量不均，影响防护性能；接线时需要将线缆端子完全压接在接线柱的贴合面上，螺母锁紧扭矩控制在合理区间，避免扭矩过大损坏塑料基座的螺纹嵌件，扭矩过小则会导致接触电阻超标；日常巡检时可通过观察操作旋钮的位置判断锁止状态，不需要拆解装置即可确认联锁功能是否正常，大幅降低运维的工作量。这类机械联锁式的高压锁定装置，相比电子式联锁具备更高的可靠性，尤其在户外储能、车载高压系统这类环境条件复杂、维护便利性要求高的场景中，纯机械结构的抗干扰能力、环境耐受能力都更具优势，结构设计上充分考虑了现场安装、操作、维护的全流程需求，没有多余的冗余结构，每个部件都承担对应的功能，绝缘防护、锁止可靠、安装便捷几个核心需求都得到了平衡。
