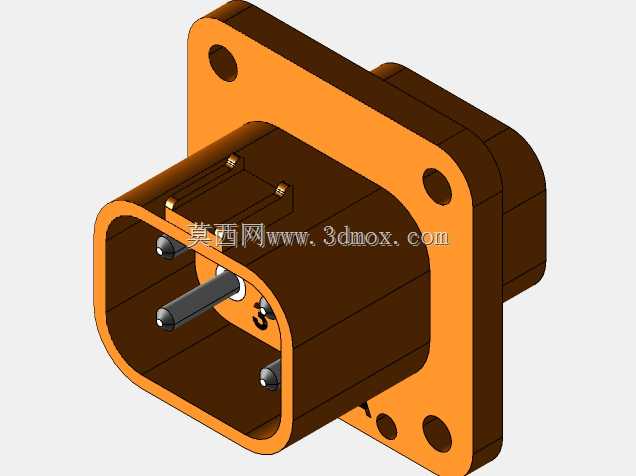

安费诺ePower Lite四极电源连接器结构

　　在新能源车载配电、工业储能模组、大功率直流供电设备的布线环节里，大电流多极连接器的选型直接决定整套供电链路的可靠性，这款四极连接器正是针对中高功率直流传输场景开发的接插部件，区别于传统单极大电流端子，它把四路导电通路集成在单一壳体内，既缩减了设备面板的开孔占用面积，也能避免多组单极连接器错插、虚接的现场装配问题。从结构设计逻辑来看，这款连接器采用法兰盘式面板安装方案，法兰本体为高强度绝缘工程材质，四个角位预留了沉头安装孔，安装时可直接从设备外侧穿入螺丝固定在面板预留的矩形开孔上，法兰与面板贴合面预留了密封槽位，可搭配对应规格的密封圈实现IP65级以上的面板侧防护，适配户外设备、车载底盘等存在溅水、粉尘的使用场景。

　　接插腔体采用防呆式轮廓设计，腔体边缘做了不对称的导向缺口，公母端对插时只有角度完全匹配才能顺利推入，从结构上杜绝了极性错接的可能，腔体内的四组导电端子做了差异化的长度设计，接地端子长于功率端子，可实现对插时接地先接通、分离时接地后断开的安全逻辑，符合高压电气连接的强制安全要求。端子部分采用高导铜合金基材，表面做厚镀银处理，降低大电流通过时的接触电阻，避免长期满负载运行时端子过热烧蚀，每根端子根部都设计了多层倒刺结构，与绝缘基座注塑嵌合后可承受大数值的轴向拉脱力，避免线缆拖拽时端子从基座内脱出。壳体外侧设计了一体式的卡扣锁止结构，公母端插合到位后卡扣会自动卡入母端壳体的锁止槽，无需额外加装固定件即可防止运行过程中受振动松脱，

　　解锁时只需按压卡扣凸起部位即可顺利拔插，兼顾了连接可靠性与现场维护的便捷性。从安装边界尺寸来看，法兰盘的安装孔位间距适配行业通用的开孔尺寸，可直接替换同规格的传统多极连接器，接插端的外伸长度做了紧凑化设计，在设备内部布线空间局促的场景下，不会占用过多的腔体内空间，线缆尾部的密封格兰头可适配不同线径的大平方动力线缆，拧紧后可实现线缆端的密封与应力释放，避免线缆弯折处长期受应力出现线芯断裂。在实际选型应用中，这类四极大电流连接器常被用在新能源车辆的电池包与电机控制器连接、储能PCS与电池簇的功率传输、工业直流焊机的输出端接线等场景，相比传统的螺栓接线端子，它的接插式设计可大幅提升设备总装与后期维护的效率，不需要在现场拧接多颗螺栓、

　　做绝缘包裹，只需要对准导向推入即可完成可靠连接。建模过程中需要重点关注绝缘壳体的拔模角度设计，所有外壁与腔体内部的筋位都要顺着脱模方向设置合理斜度，避免注塑生产时出现粘模、拉伤的问题，端子与基座的配合公差要控制在合理区间，既要保证端子嵌装后的牢固度，也要避免注塑时塑胶溢料进入端子接触区域，影响导电性能。法兰盘的安装孔位要做同轴度公差约束，保证批量生产时每个产品都能顺利适配设备面板的安装孔，接插腔体的轮廓尺寸要严格控制形位公差，确保公母端对插时滑动顺畅，没有卡滞、松旷的问题。另外，壳体材质选用的是耐高低温、阻燃等级达到V0级的工程塑料，可在-40℃到125℃的环境温度范围内长期工作，适配车载、户外工业设备的宽温域使用要求，腔体内部的端子之间设计了隔离筋，将不同极性的端子完全隔开，避免极端情况下极间飞弧、短路的风险。
