汽车膜片弹簧离合器剖视结构三维设计

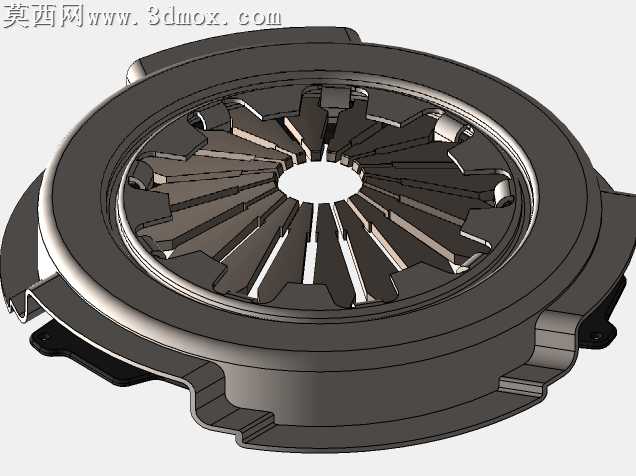

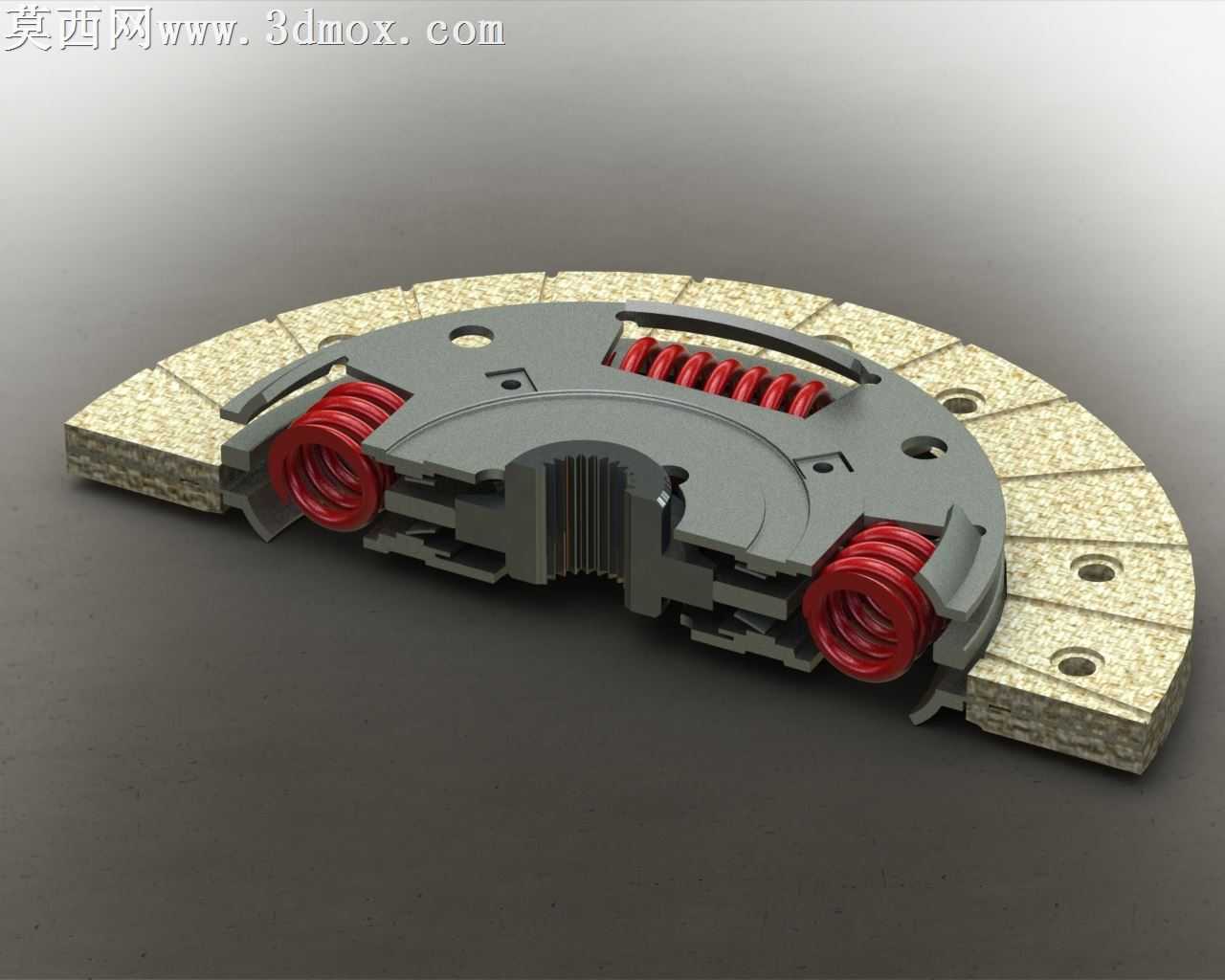

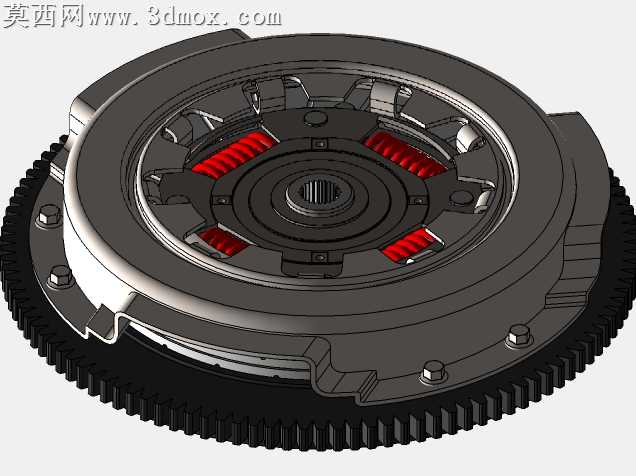

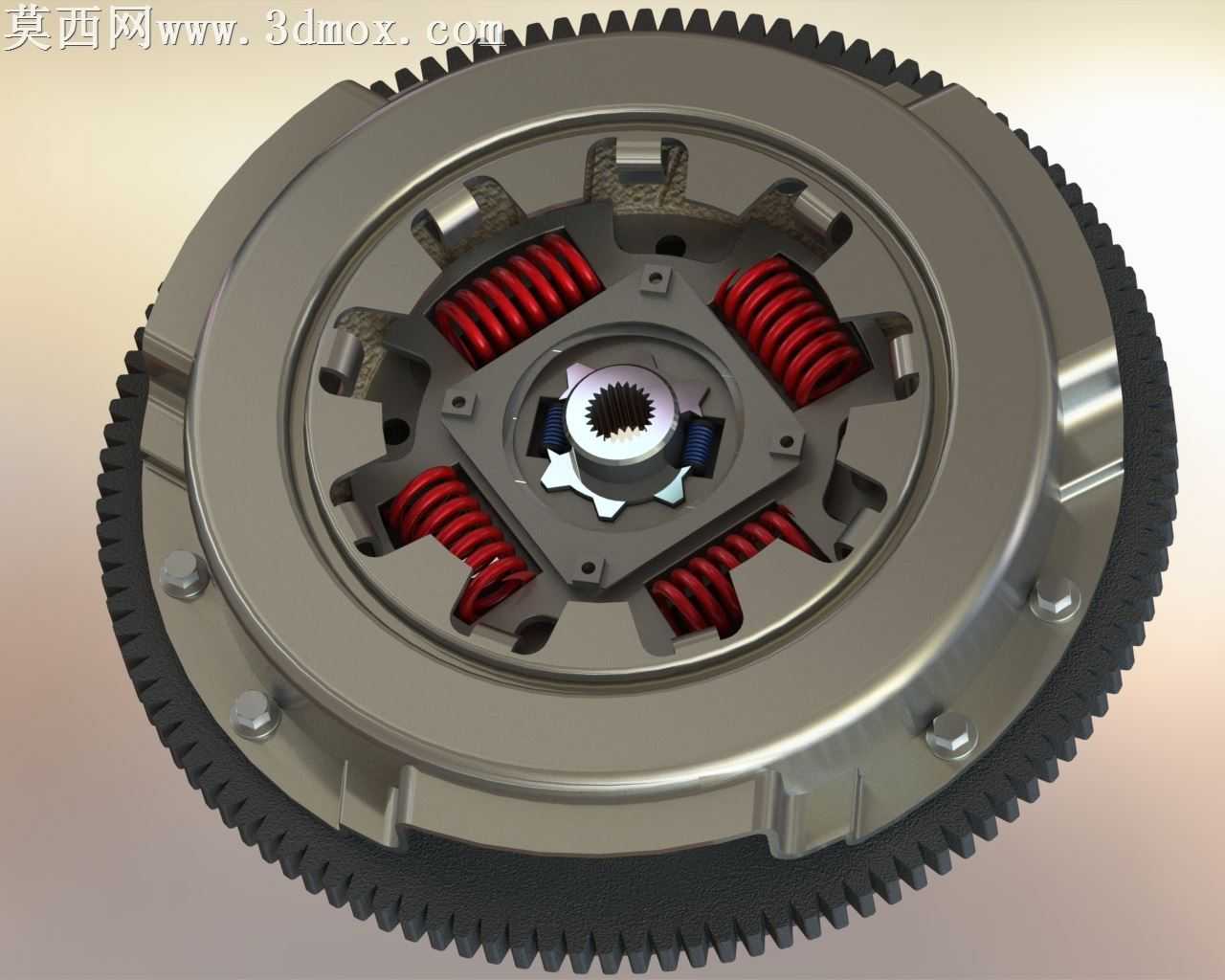

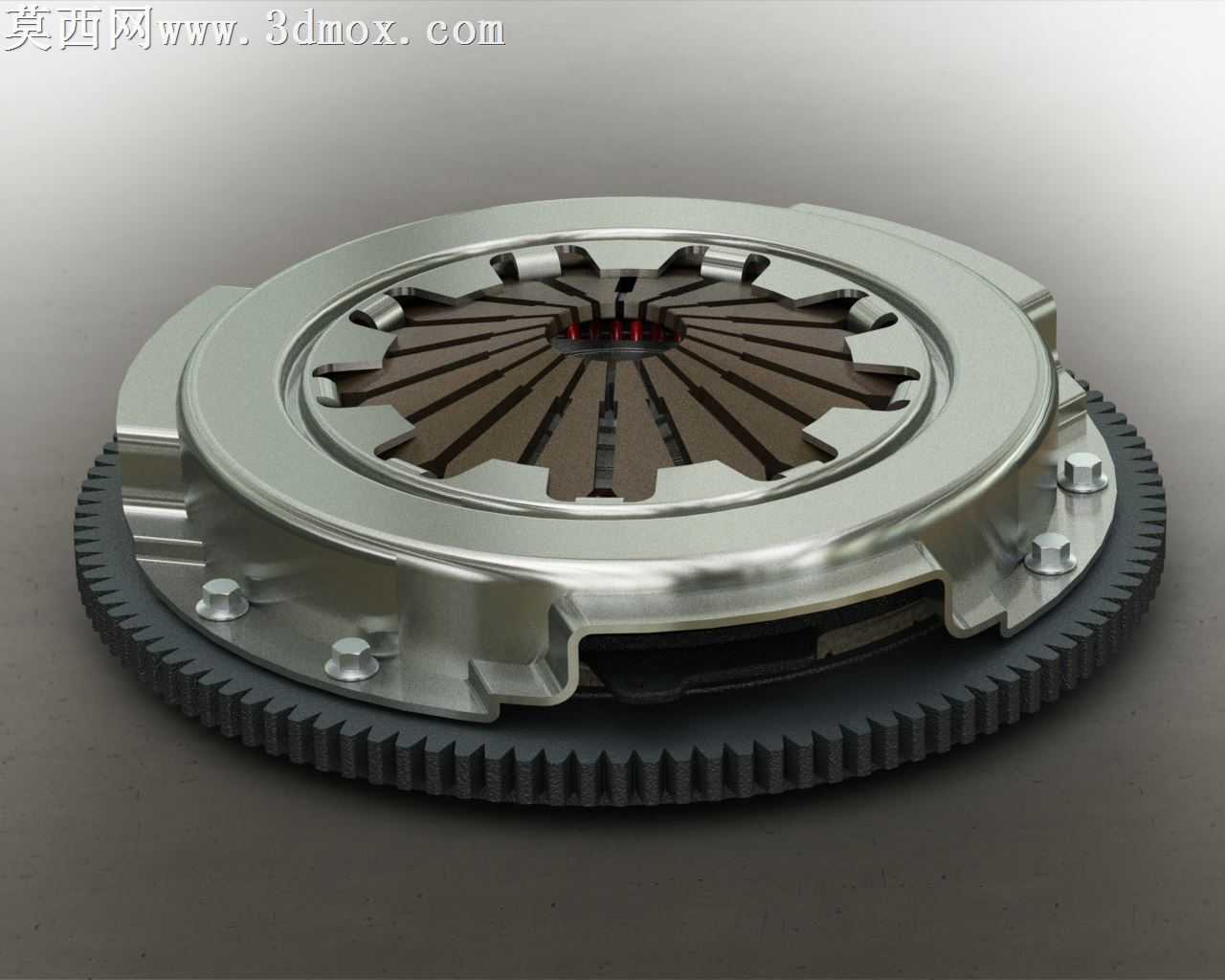

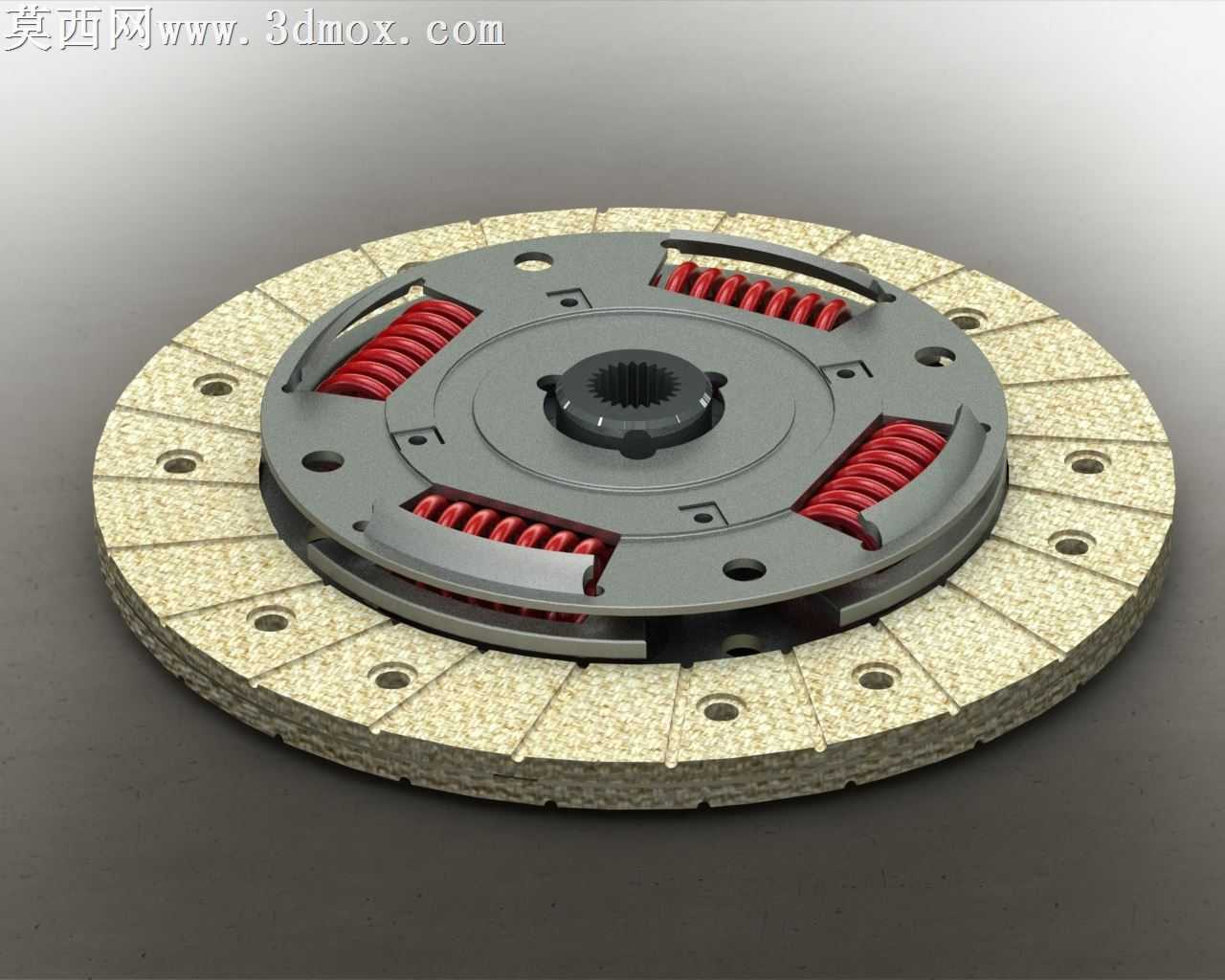

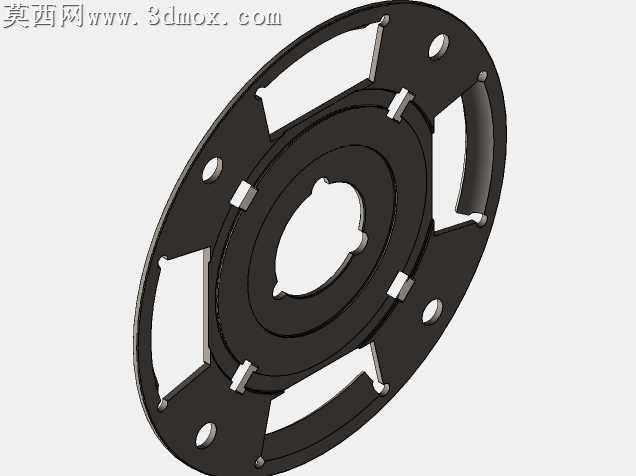

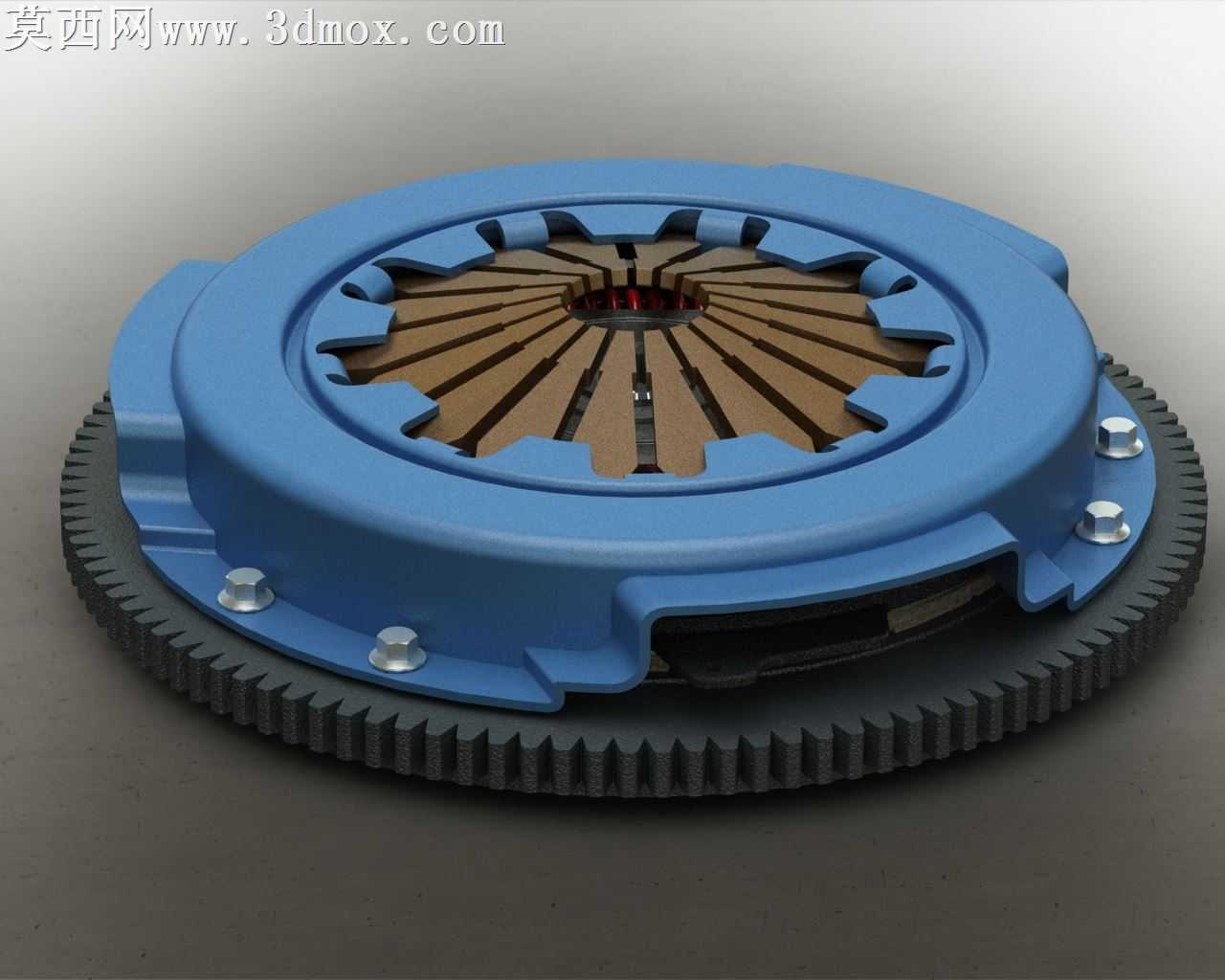

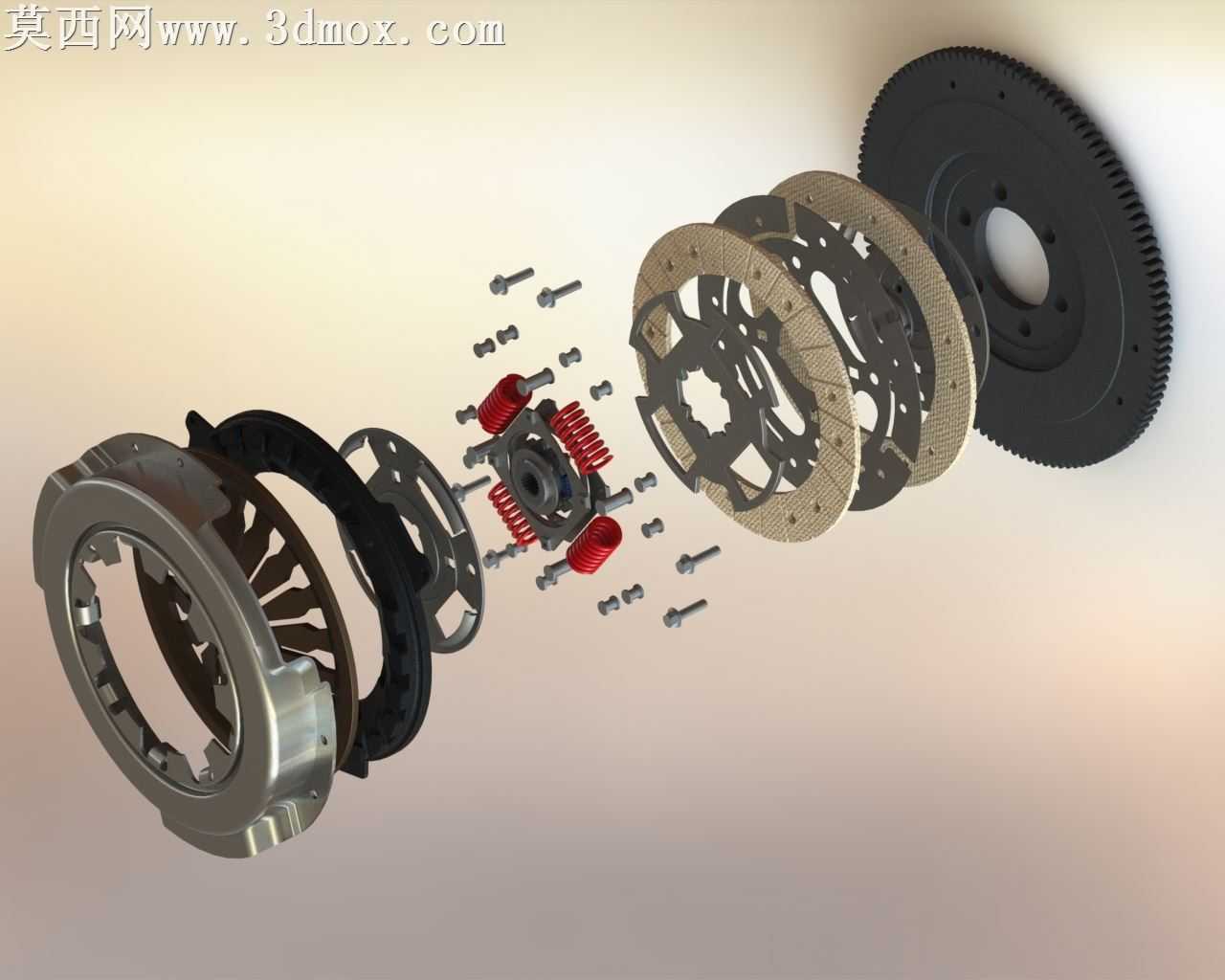

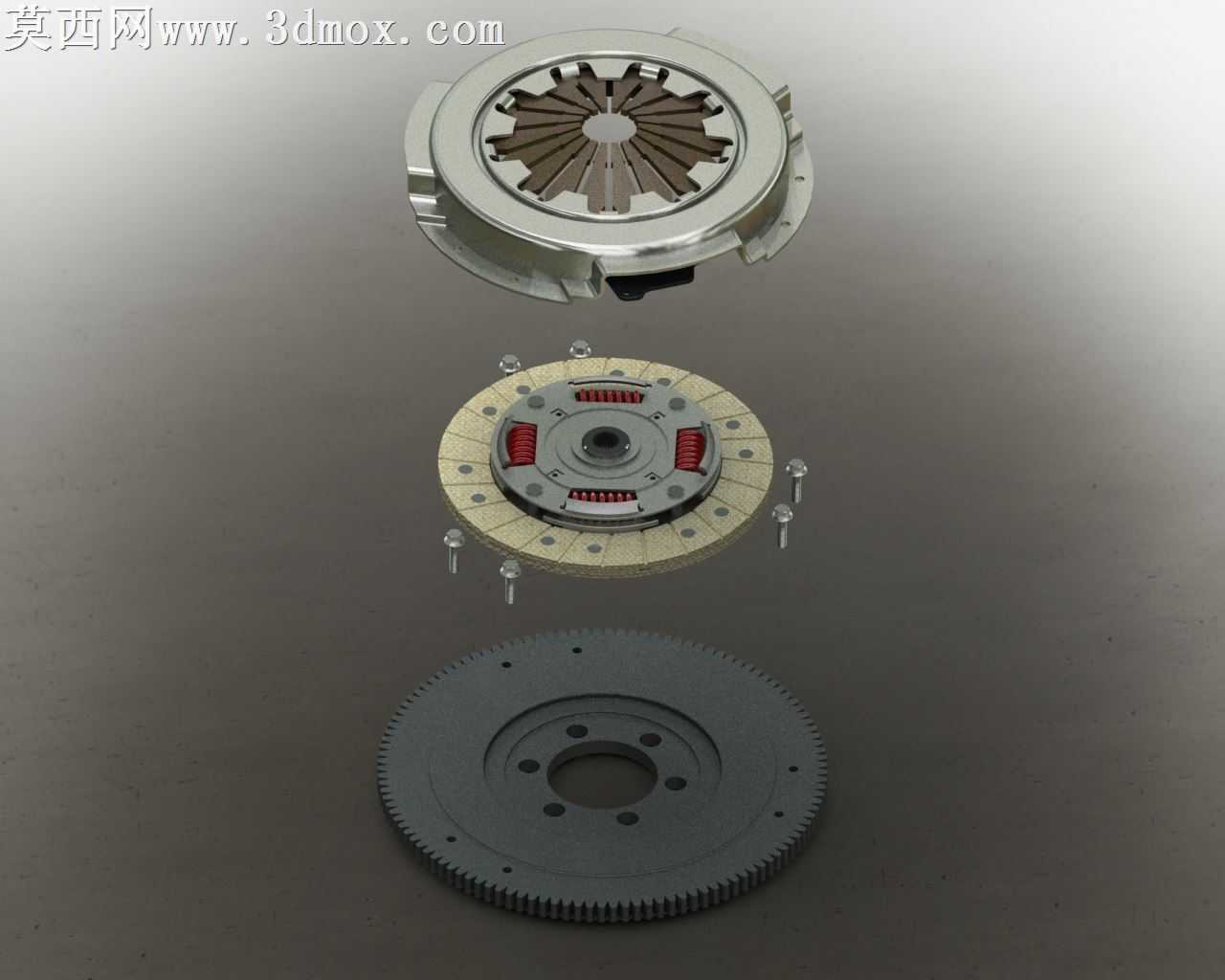

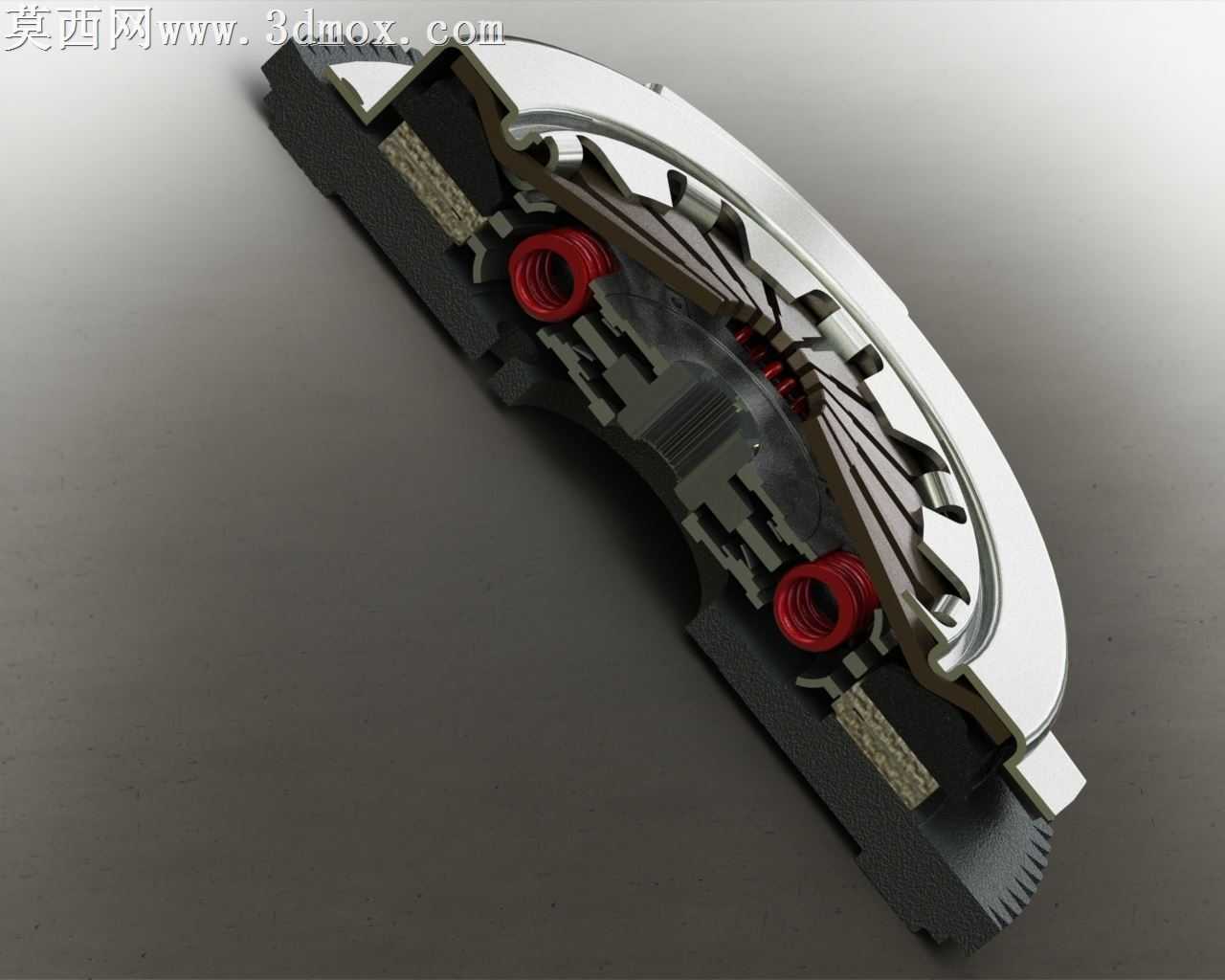

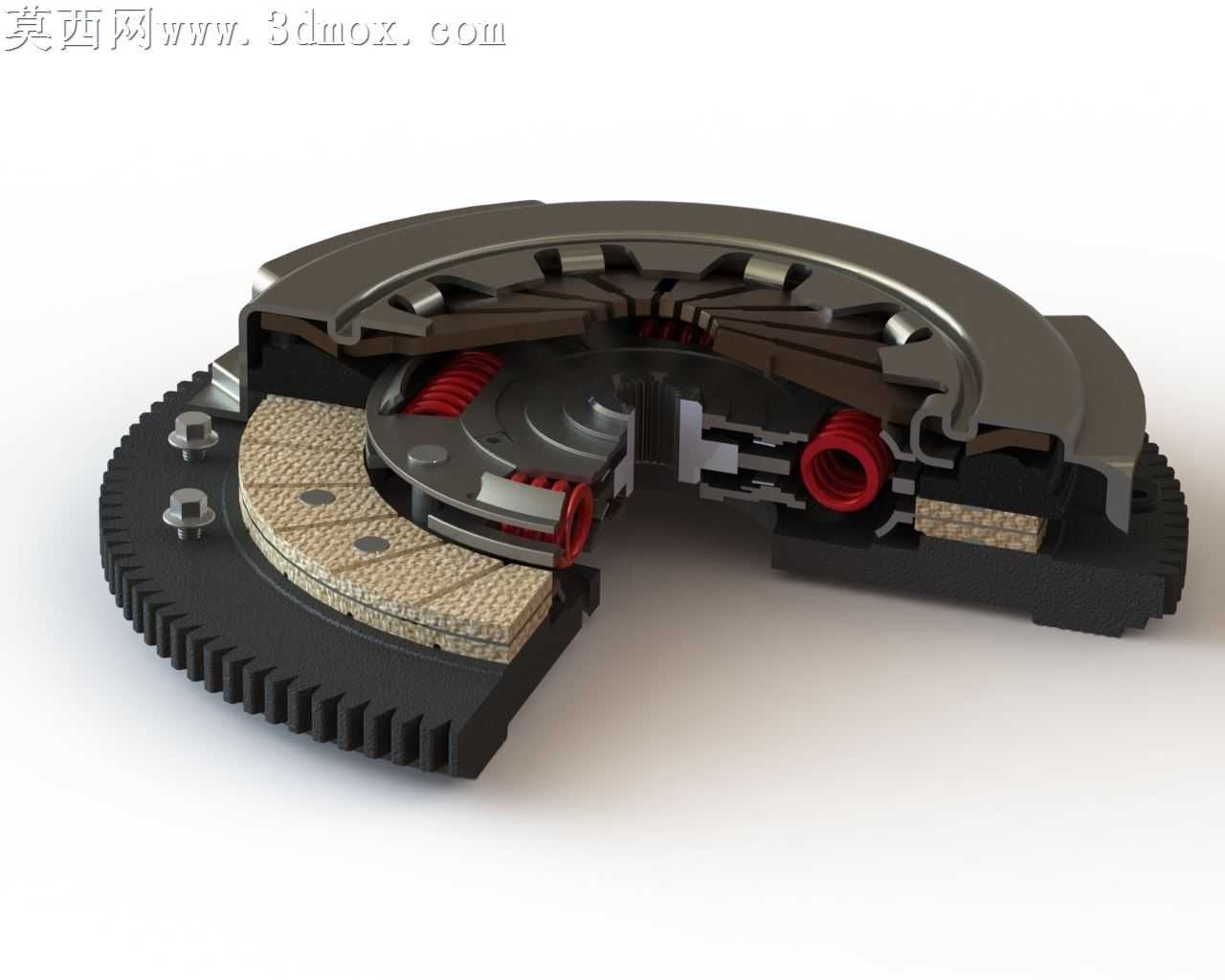

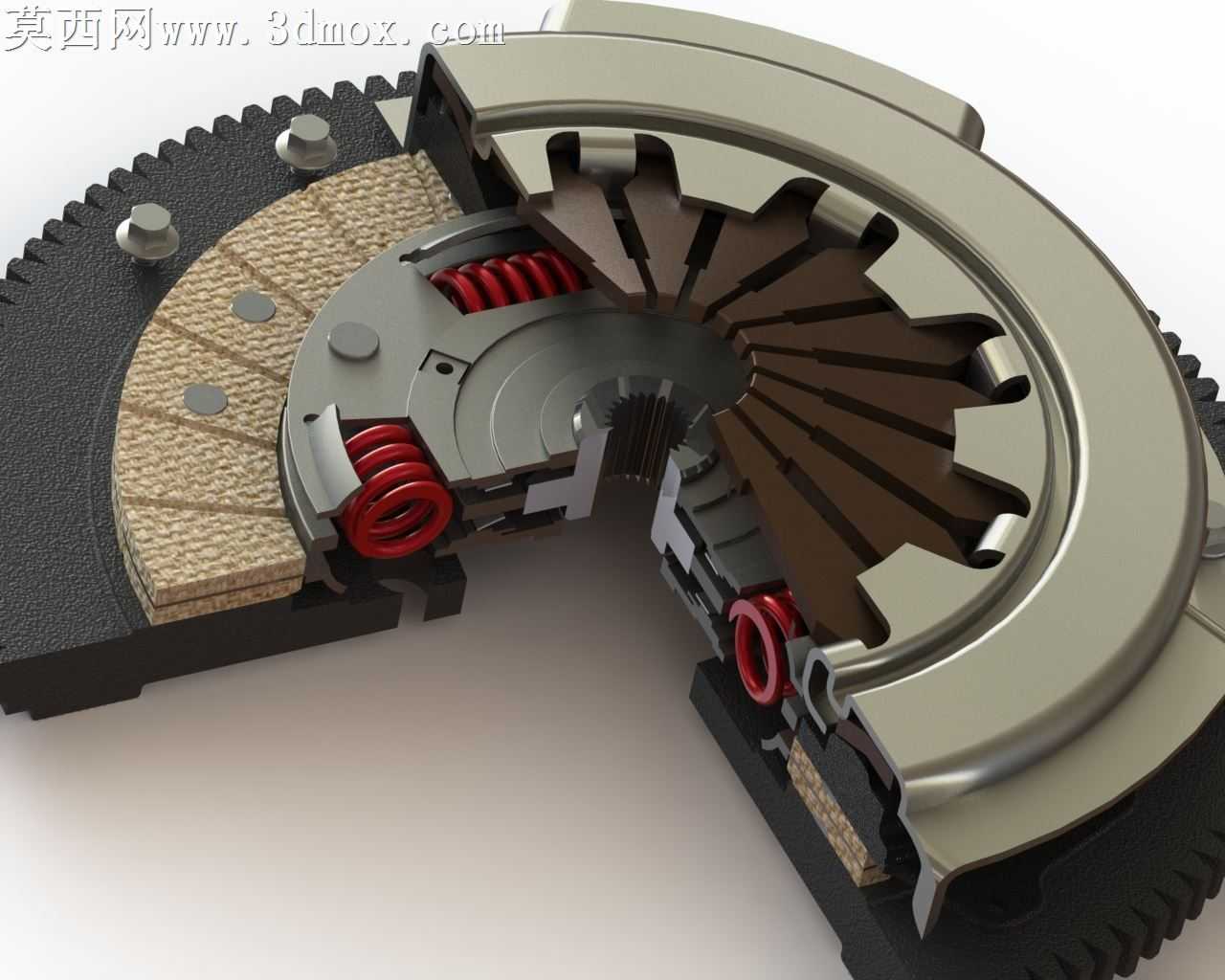

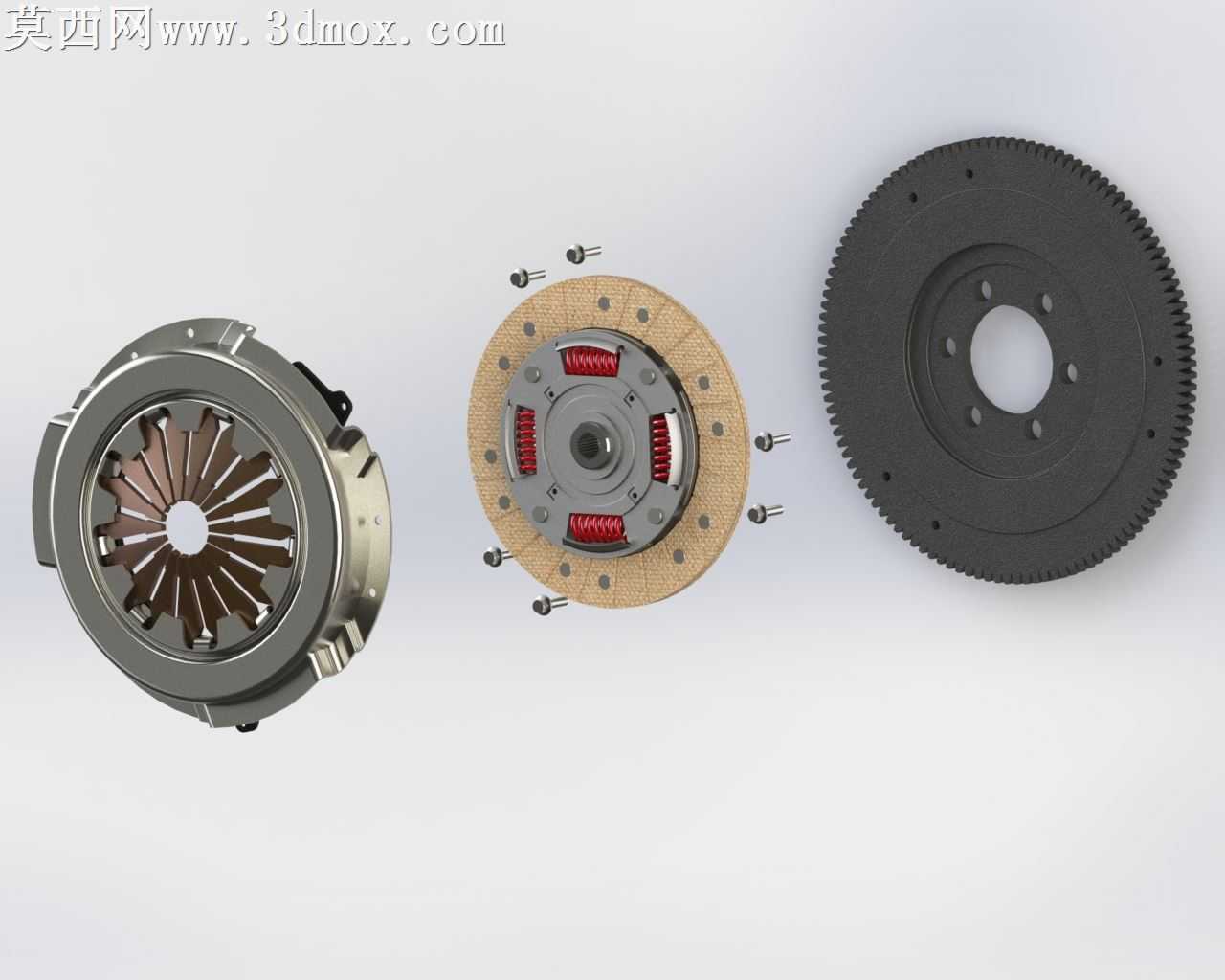

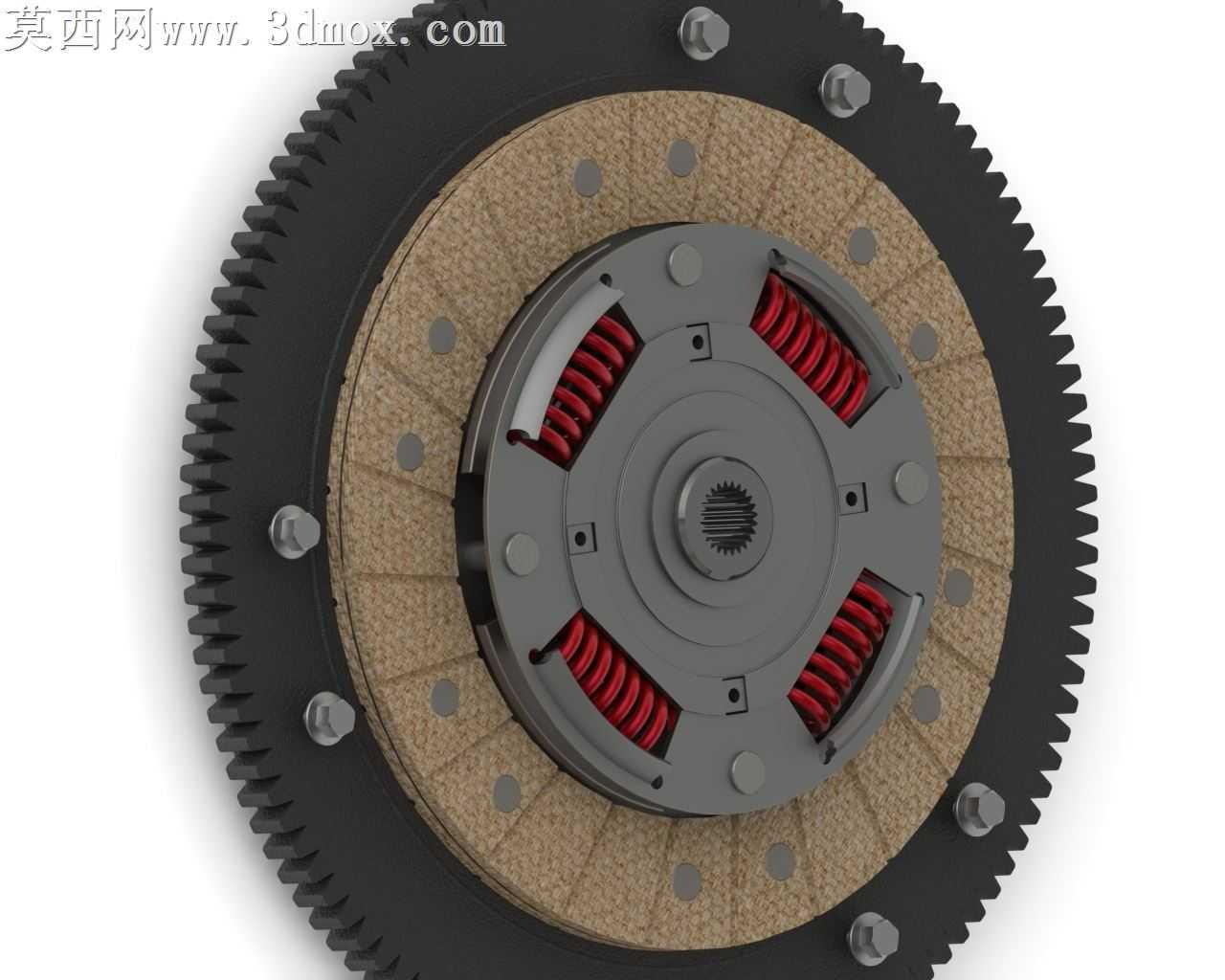

本作品为汽车用膜片弹簧离合器的完整三维设计，采用剖视展示手法清晰呈现内部各组件的装配关系与结构细节，建模过程严格遵循离合器实际工作原理与尺寸比例，确保各部件的配合精度符合机械设计规范。建模阶段首先完成核心部件的参数化构建：针对膜片弹簧部分，依据其锥形碟片带径向分离指的结构特征，通过草图绘制分离指轮廓、旋转生成碟形基体后阵列排布分离指结构，精准还原膜片弹簧兼具压紧弹簧与分离杠杆的双重功能结构；摩擦片组件建模时，区分摩擦衬片、从动盘钢片、减震弹簧盘三个部分，摩擦衬片表面做粗糙纹理处理还原摩擦材质特性，减震弹簧采用螺旋扫描特征生成，还原其周向布置的减震缓冲结构；压盘与离合器盖部分采用旋转加拉伸切除的方式构建，还原压盘的厚重金属基体结构、离合器盖的外缘齿形传动结构，同时精准布置盖体上的固定铆钉与支撑结构。渲染阶段针对不同部件赋予对应材质：压盘、离合器盖、膜片弹簧等钢制部件赋予磨砂金属材质，调整金属粗糙度与反射参数还原铸钢、冲压钢件的不同表面质感；摩擦衬片赋予棕黄色颗粒状非金属摩擦材质，还原其粗糙耐磨的表面特征；减震弹簧赋予红色喷涂弹簧钢材质，区分于其他金属部件；固定铆钉、支撑环等小零件赋予亮面金属材质，突出装配细节。整体装配严格按照实车离合器的装配逻辑完成，各部件间的配合间隙、定位关系完全符合实际装配要求，通过半剖的展示形式，可清晰观察到膜片弹簧与压盘的接触位置、减震弹簧在从动盘内的布置方式、摩擦片与压盘飞轮的贴合面结构，完整呈现离合器接合与分离状态下的部件联动逻辑，可用于汽车传动系统结构教学、离合器设计方案验证等场景，建模过程中对各部件的可动性做了对应约束，能够直观演示离合器分离时膜片弹簧分离指受推、压盘后移解除摩擦片压紧力的工作过程，帮助理解离合器的动力传递与切断原理。
