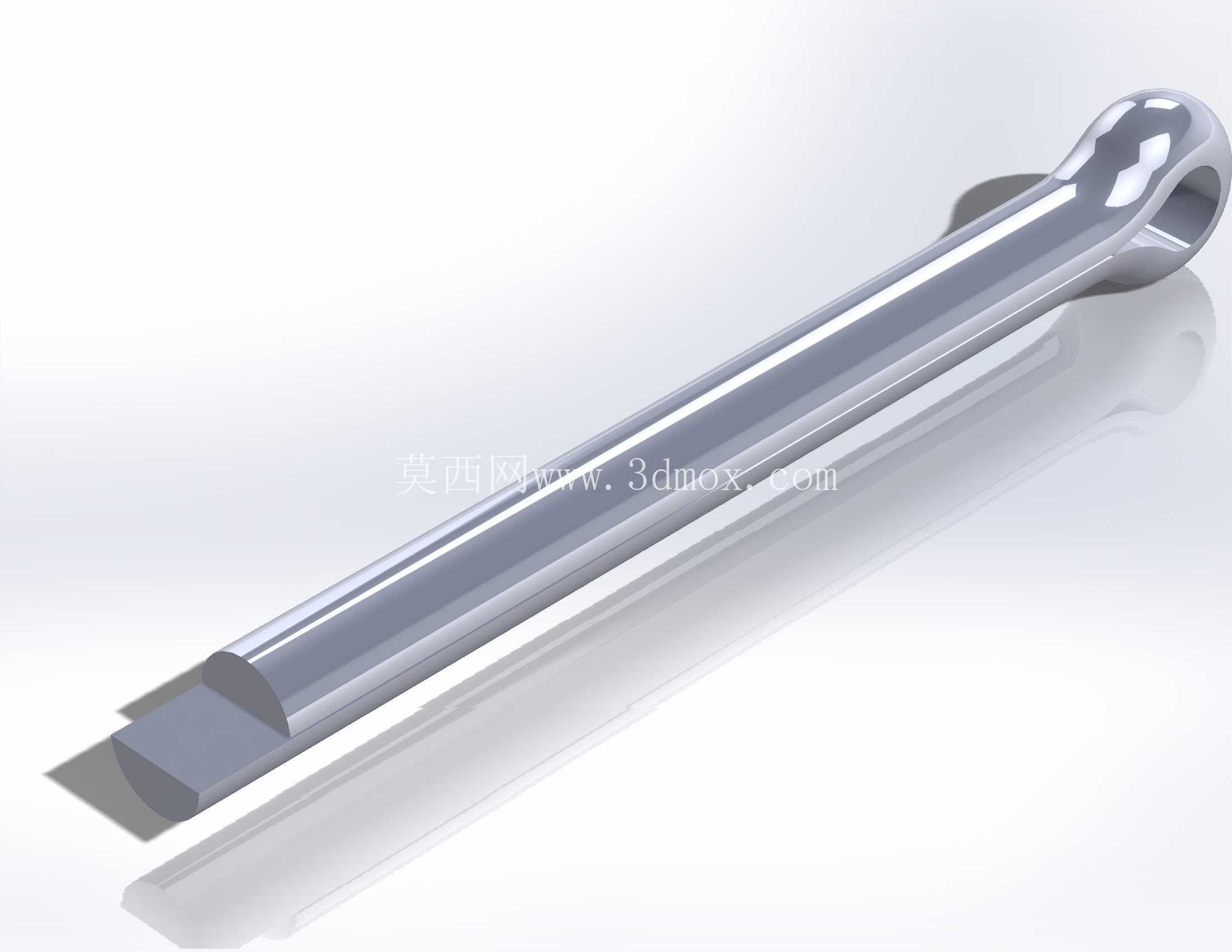

带吊环扁头连接拉杆结构设计

　　做机械结构设计快十年，经手的连接类零件少说也有几百种，这类带端部吊环的扁头拉杆，是工装夹具、小型牵引机构、模具顶出辅助结构里特别常用的一类构件，很多刚入行的工程师容易把它和普通长杆螺栓搞混，实际两者的受力逻辑、安装边界、适用场景差得很远。先从实际应用场景说，这类拉杆最常出现在小型冲压模具的斜楔复位机构里，还有轻型物料周转车的牵引挂接端，部分实验室测试工装的拉力传导路径上也会用到，甚至一些户外小型游乐设施的安全牵拉结构里，也能看到同结构的零件，核心作用就是在两个相对位移不大的构件之间，传递直线方向的拉应力，同时端部的吊环结构可以允许连接端有小角度的摆动，补偿安装或者运行过程里的微小对位误差，避免硬连接带来的应力集中断裂。

　　再看功能特性，杆身做了等直径的光杆设计，没有加工外螺纹，这就意味着它不是靠螺纹咬合来承载，而是靠杆身整体的抗拉强度受力，相比同直径的全螺纹螺杆，光杆结构的有效承载截面积更大，没有螺纹牙底的应力集中缺口，抗疲劳性能要好很多，适合反复受拉的交变载荷工况。端部的吊环是一体化加工成型的，不是后期焊接拼接的，环孔的内壁做了圆角过渡处理，和配套的销轴配合的时候，接触应力分布更均匀，不会出现局部压溃的问题；另一端的扁头结构做了单侧铣平处理，这个设计是为了安装的时候可以快速卡位，不需要额外用扳手卡住杆身防转，扁头的厚度比杆身直径小大概三分之一，刚好可以嵌入对应安装座的卡槽里，限制杆身的周向转动，避免运行过程中杆身打转导致吊环对位偏移。设计思路上，这类零件的建模首先要确定核心的受力参数，先根据额定拉力计算杆身的最小直径，留够1.5到2倍的安全系数，毕竟牵拉类零件一旦断裂很容易引发安全事故；吊环的内孔直径要和配套的销轴做间隙配合，间隙量控制在0.1到0.2毫米之间，既要保证转动灵活，又不能因为间隙过大产生冲击载荷；扁头部分的铣削深度要严格控制，不能因为铣平过度削弱杆身根部的强度，扁头和杆身的衔接处要做R角过渡，不能留直角刀痕，那个位置是应力集中的高发区，很多早期断裂的拉杆都是因为衔接处没有做圆角处理，交变载荷下从刀痕位置萌生裂纹。

　　外形尺寸和安装边界方面，杆身的长度公差要控制在±0.1毫米以内，太长会导致安装后机构有虚位，太短则会拉到位之后还有行程余量，起不到牵拉限位的作用；吊环的外圆直径不能太大，不然会和周边的安装构件产生运动干涉，一般环的外圆直径是内孔直径的1.8到2倍，既保证环自身的强度，又控制整体的外形尺寸；扁头端的宽度要和安装卡槽的宽度做小间隙配合，公差带选H7/h6就足够，安装的时候可以直接滑入卡槽，不需要额外修配；整个零件的表面粗糙度要求，杆身部分达到Ra1.6就可以，不需要做太高的镜面处理，吊环内孔和销轴配合的面要做到Ra0.8，减少相对转动的时候的磨损，扁头的卡位面Ra3.2就能满足使用要求。

　　实际选型的时候还要注意，这类拉杆不能用来承受弯矩，所有的载荷都要沿着杆身的轴线方向，如果安装的时候存在偏角，长期运行会让杆身产生弯曲变形，甚至直接断裂；如果使用场景有腐蚀环境，还要对应选择不锈钢或者做表面镀层处理，普通碳钢材质的拉杆在潮湿环境下容易生锈，锈层会进一步加剧应力集中，缩短零件的使用寿命。建模的时候还要注意，吊环和杆身的衔接位置要做平滑的曲率过渡，不能出现建模的尖角，不然后续做有限元分析的时候，那个位置的应力值会出现异常偏高的结果，和实际受力情况不符，也会影响后续的加工工艺编制，加工的时候这个过渡位置一般是用成型铣刀一次加工出来，不需要后续的手工打磨，保证过渡位置的强度一致性。
