双排滚子传动链节结构设计

做传动结构设计时，滚子链是动力输送场景里绕不开的基础部件，这次建模的双排链节，主要适配中等载荷的输送线、机床进给传动、农机传动组这类需要稳定传递扭矩、允许一定轴间中心距偏差的工况。单排链在重载下容易出现链板疲劳拉断、销轴磨损过快的问题，双排结构通过并列两组链板滚子组件，在不改变单节节距、不额外占用过多安装宽度的前提下，能提升近一倍的额定承载能力，同时保留链条挠性传动的特性，适配链轮的啮合传动需求。

建模时先从核心配合尺寸入手，先确定销轴的直径与长度，这部分直接决定链节的铰接转动灵活性与抗剪切强度，销轴两端与外链板采用过盈压装配合，避免传动过程中销轴窜动脱落；内链板与套筒同样是过盈配合，套筒与销轴之间保留合理的间隙配合，保证链节弯折时能顺畅转动，不会出现卡滞。滚子是直接和链轮齿槽接触的部件，建模时要保证滚子外圆的圆柱度，它和套筒之间是间隙配合，啮合时滚子可自由转动，能大幅降低链轮齿面的磨损，避免硬摩擦带来的传动噪音与零件损耗。

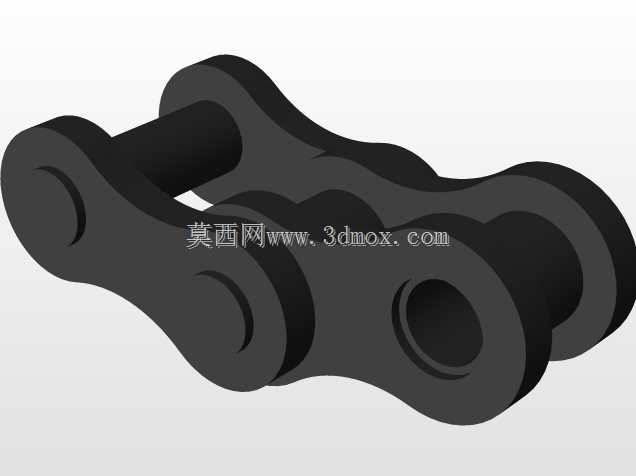

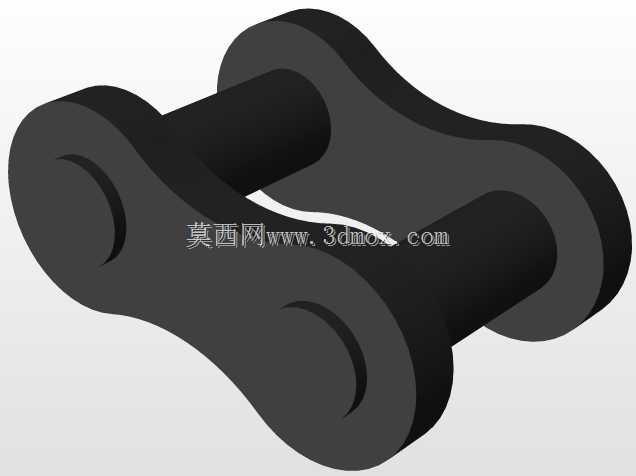

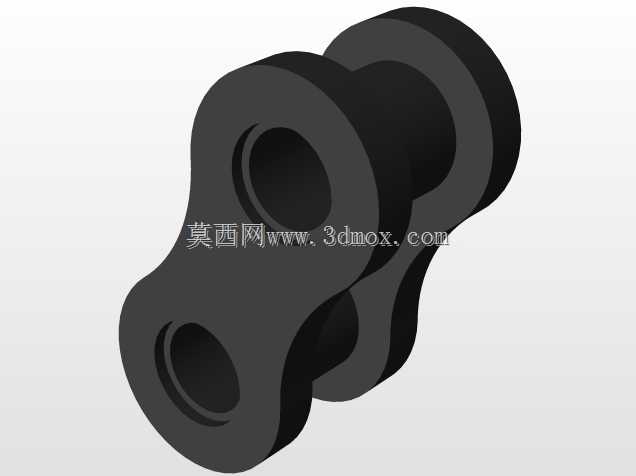

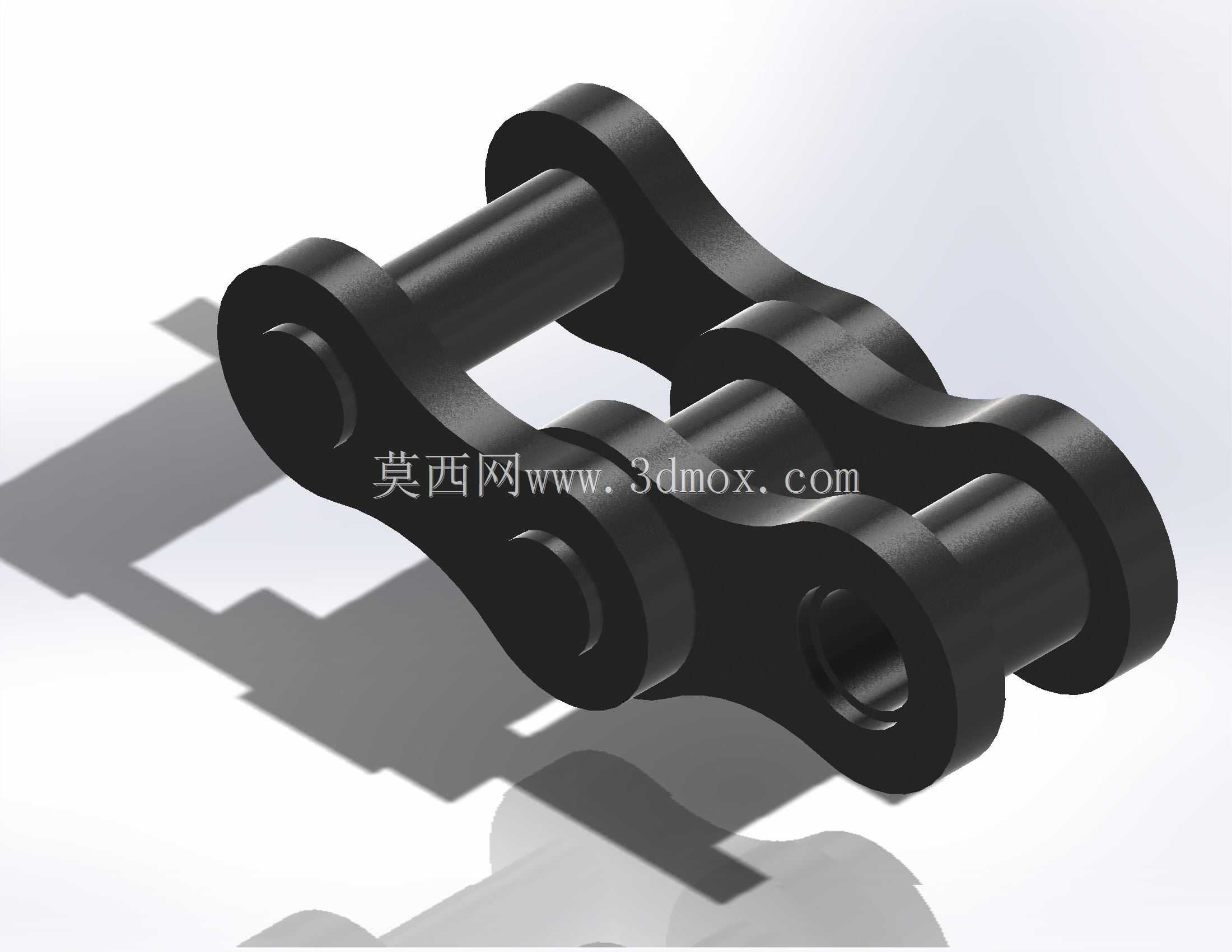

画三维模型时先在草图层面绘制单片内链板的轮廓，链板的两端圆弧中心距就是链条节距，这个尺寸必须和适配链轮的节距严格对应，否则会出现啮合跳齿、传动冲击过大的问题；拉伸生成内链板后，通过基准面偏移复制出另一侧内链板，装配套筒与滚子组件，再绘制外链板轮廓，注意外链板的孔位间距和内链板保持一致，装配销轴后要做干涉检查，确认滚子转动、链节弯折时没有零件干涉。整个建模过程优先保证各配合面的尺寸公差，链板的外形采用8字形结构，既可以减轻零件自重，又能保证链板各截面的抗拉强度均匀，避免应力集中在孔位周边导致断裂。

实际安装时要注意相邻链节的铰接转动角度范围，不能超过链轮包角对应的弯折极限，双排链安装时要保证两排链节的对应销轴同轴度，避免出现偏载导致单侧链板提前磨损；日常使用中套筒与销轴的配合面需要定期润滑，减少铰接副的磨损量，延长链条整体使用寿命。这类链节作为链条的基础组成单元，可根据实际传动长度拼接成完整链条，适配不同中心距的传动场景，相比齿轮传动，它对安装精度的要求更低，能在多尘、有一定油污的恶劣工况下稳定工作，不需要完全封闭的防护壳体，维护成本也更低。
