2英寸NPT接口浸入式电加热棒结构设计

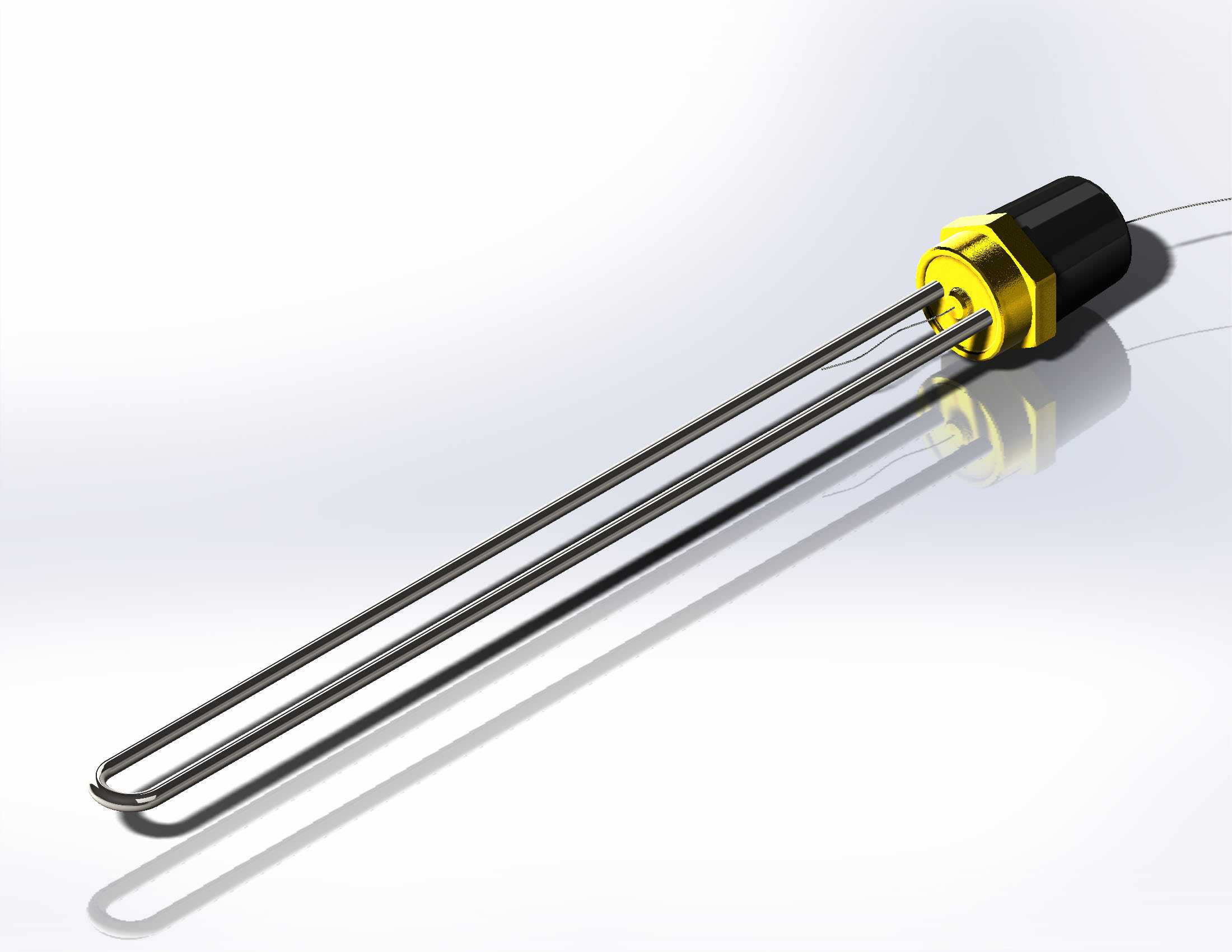

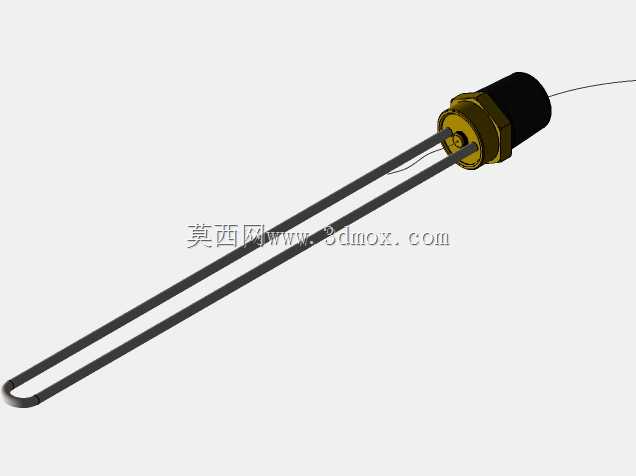

这款浸入式电加热元件的设计，核心围绕承压储液腔体的直接加热需求展开，2英寸NPT锥管螺纹的安装接口，是工业储水罐、小型导热油槽、清洗设备腔体最常用的安装规格，螺纹自带的密封锥度可以在不额外加装密封垫片的情况下，配合生料带或密封胶实现1MPa以内的静密封，适配多数常压低压液体加热场景的安装要求。加热管的有效浸入长度为550毫米，这个长度设定是经过场景适配考量的：既可以保证在常规300-500升容积的储液腔内，发热段完全浸没在液面以下，避免干烧风险，又不会因为管体过长导致运输、安装过程中出现弯折变形，双U型的管体排布，在有限的截面范围内最大化了发热面积，让1000W的额定功率可以均匀分散在管体表面，避免局部表面热负荷过高导致液体结垢、碳化，延长元件使用寿命。从结构设计来看，端部的六角锁紧结构是特意做的加厚处理，匹配标准管钳的咬合尺寸，现场安装时不需要定制工装，用常规管钳就可以完成拧紧操作，接线端的绝缘基座采用耐高温电木材质，能够承受长期120摄氏度以内的工作温度，避免接线部位因为长期受热出现绝缘老化、短路风险，双引出线的结构预留了足够的接线长度，方便现场对接温控器或者供电回路。在实际选型应用中，这类加热元件常被配套在小型恒温水浴、设备润滑油预热单元、商用热水储箱上，安装时只需要在腔体侧壁或者端盖加工对应规格的NPT内螺纹孔，就可以直接拧入固定，不需要额外设计安装支架，大幅降低了设备的结构设计复杂度。管体本身采用304不锈钢无缝管材拉制而成，弯折部位做了去应力处理，避免长期冷热交替出现焊缝开裂、渗漏的问题，发热丝与管壳之间填充的高纯氧化镁粉，经过压实处理后既保证了绝缘性能，又能快速把发热丝的热量传导到管壳表面，提升热传导效率，减少热量在元件内部的滞留。设计过程中特意将接线腔体和螺纹安装段做了台阶分隔，避免安装时的密封胶或者液体顺着螺纹缝隙渗入接线部位，提升了元件在潮湿工况下的使用可靠性，端部的黑色防护套可以在接线完成后罩住接线端子，避免现场滴水、积尘导致的接线短路问题，适配多数工业现场的非防爆常规加热场景。
