车用点火系统火花塞结构设计

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，其结构合理性直接影响发动机的动力输出、油耗表现与排放水平，不管是乘用车汽油机、小型通用动力机械还是摩托车动力单元，火花塞的匹配设计都是点火系统标定环节无法跳过的内容。从实际装车工况来看，火花塞需要长期承受缸内交变高温高压冲击，点火瞬间电极区域温度可超过两千摄氏度，压缩行程中还要承受数个兆帕的燃气压力，同时还要耐受燃烧产物的化学腐蚀，因此其结构设计需要同时兼顾机械强度、绝缘性能、导热能力与点火可靠性多个维度的要求。

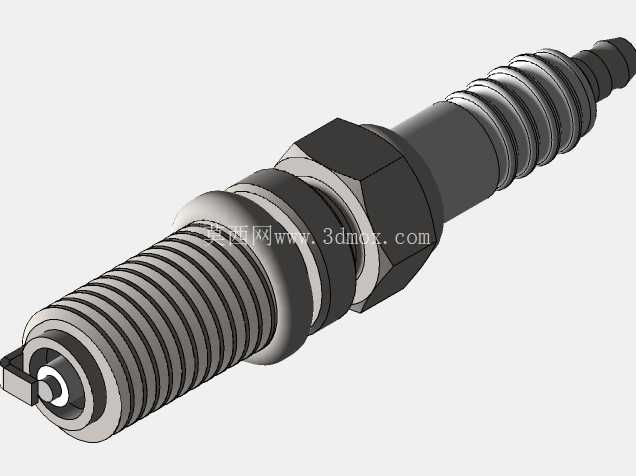

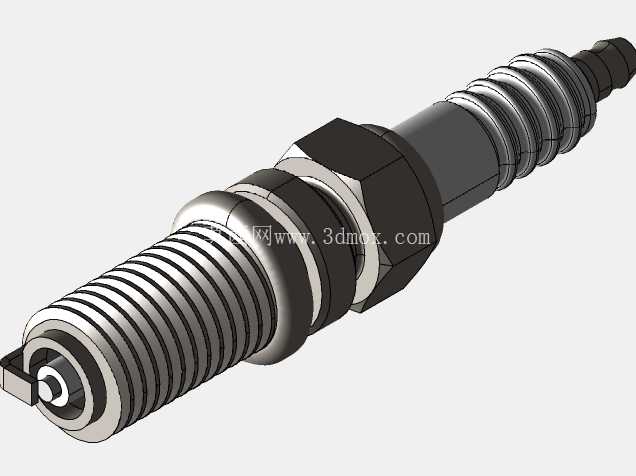

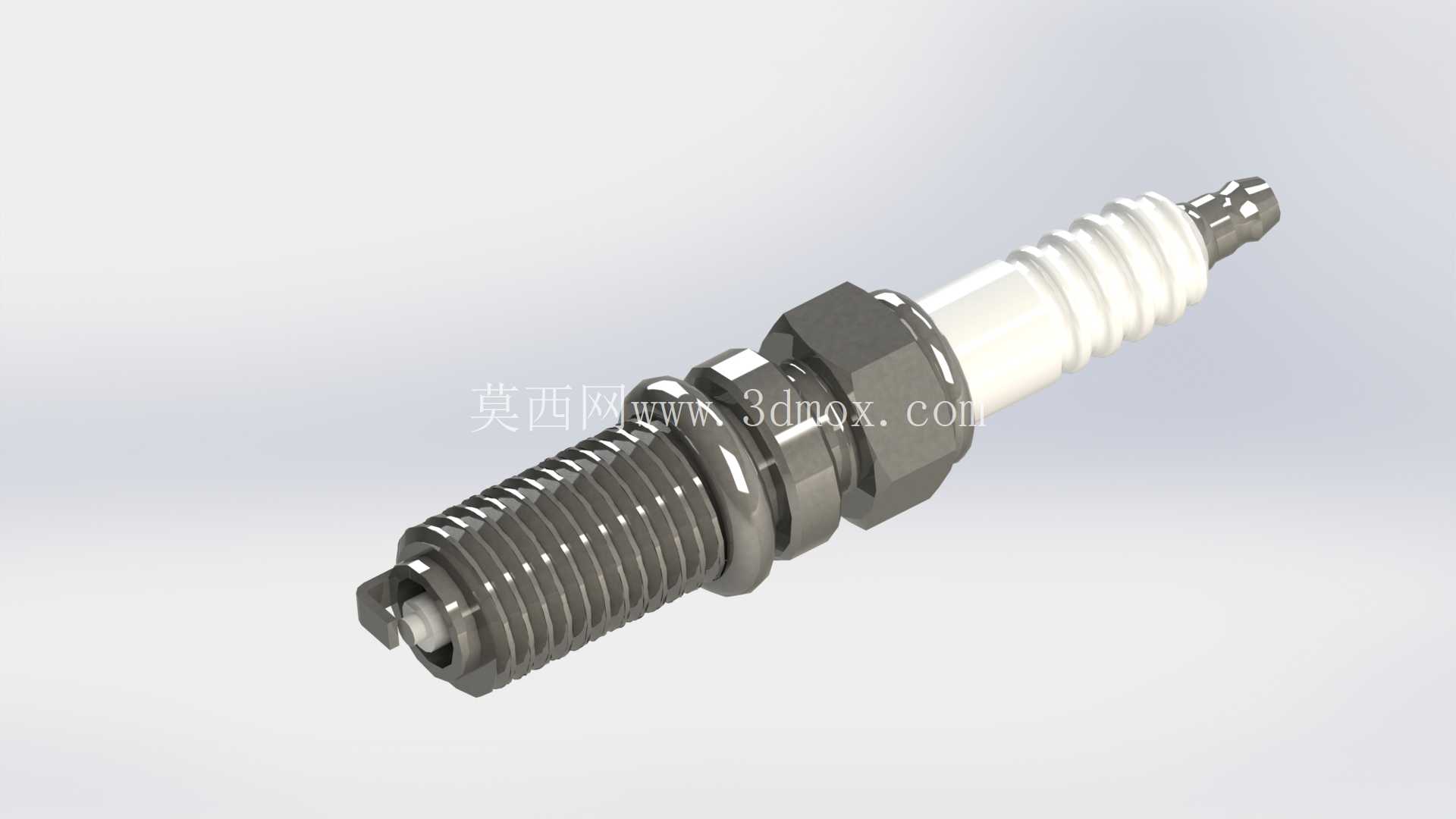

该火花塞的整体结构采用经典的同轴分层设计，最外侧为带公制螺纹的金属壳体，螺纹段用于与发动机缸盖的安装螺孔配合，实现部件的固定与密封，螺纹规格匹配主流小排量乘用车的缸盖安装孔位，安装时的拧紧力矩需要匹配螺纹直径与密封垫片材质，避免安装过紧导致壳体变形或者安装过松出现密封漏气问题。壳体中段设计有六角拧动结构，尺寸匹配标准套筒工具，方便装配与售后维护时的拆装操作，六角结构与螺纹段之间设计有密封垫片安装位，通过金属垫片的塑性变形实现缸盖与火花塞之间的燃气密封，防止压缩行程的高压气体从安装缝隙泄漏。

壳体内部包裹着氧化铝陶瓷绝缘基体，陶瓷件采用多段棱纹结构设计，一方面增加了壳体与陶瓷之间的爬电距离，避免高压电在壳体内部出现沿面闪络，另一方面棱纹结构也提升了陶瓷与金属壳体的结合强度，承受振动冲击时不会出现陶瓷件松动移位的问题。陶瓷基体上端为接线端子结构，用于连接高压点火线或者点火线圈的输出端，将高压电引导至中心电极位置。中心电极采用嵌入式固定结构，与陶瓷基体之间通过导电密封层实现固定与电连接，电极末端采用贵金属合金材质，提升抗烧蚀能力，延长部件的使用寿命。

侧电极焊接在金属壳体的下端端面，与中心电极之间保持设定的点火间隙，间隙值需要匹配点火系统的输出电压与缸内混合气浓度，间隙过大容易出现高速失火，间隙过小则会导致点火能量不足、火焰核成长速度变慢，直接影响燃烧效率。从安装边界来看，该火花塞的伸入缸内长度经过匹配设计，电极端面刚好处于燃烧室的最佳点火位置，既不会因为伸入过长干涉气门运动或者活塞上行行程，也不会因为伸入过短导致火焰传播距离过长，降低燃烧速率。

在建模过程中，需要重点关注几个配合面的尺寸精度：首先是螺纹段的中径公差，需要满足国标普通螺纹的精度要求，保证与缸盖螺孔的配合顺畅；其次是陶瓷绝缘件与金属壳体的过盈配合量，过盈量过小会导致密封失效、部件松动，过盈量过大则会导致陶瓷件在装配或者受热时出现开裂；另外中心电极与侧电极的相对位置度也需要严格控制，保证点火间隙的均匀性，避免出现侧电极偏斜导致的点火方向偏移问题。

从实际应用场景来看，这类火花塞除了匹配传统的自然吸气与涡轮增压汽油机之外，经过热值调整的同结构产品也可以用于小型通用汽油机、燃气发电机组、园林机械动力等需要强制点火的内燃设备，不同热值的型号对应不同的发动机热负荷，建模时可以通过调整陶瓷件的导热路径长度、壳体的散热面积来适配不同的热值需求，不需要改动整体的安装接口尺寸，就能实现同系列不同规格产品的快速衍生设计。在做发动机周边结构设计时，火花塞的上部空间需要预留足够的点火线圈安装与拆装空间，同时要避开进排气歧管、水管等周边部件的热辐射区域，避免陶瓷件长期承受额外高温导致绝缘性能下降。
