拖拉机配套多行牵引式精密播种作业装置

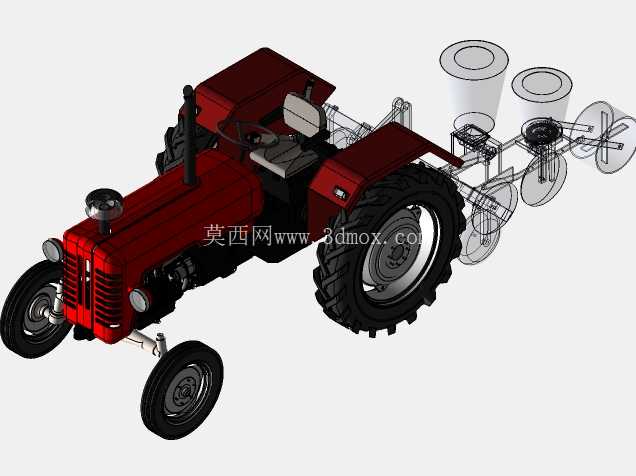

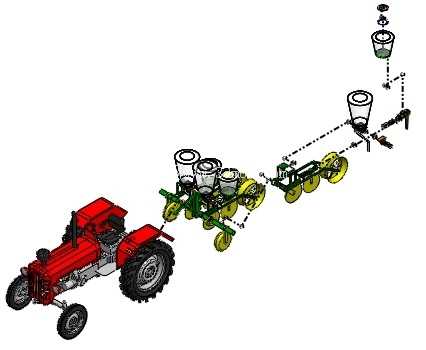

　　这套牵引式播种作业装置，核心适配中小马力轮式拖拉机后悬挂输出接口，主要面向旱作大田的谷物、油料作物精量播种作业场景，在东北、华北的规模化家庭农场、农垦地块的春播作业中应用广泛，可同步完成开沟、排种、覆土、镇压多道工序，减少单环节作业的农机进地次数，降低土壤压实概率。从结构设计逻辑来看，整套装置采用模块化挂接思路，主牵引架通过标准三点悬挂结构与拖拉机后提升臂连接，牵引架主梁采用矩形空心型钢焊接成型，截面尺寸经过载荷校核，可承受单侧播种单元在起伏地块作业时的交变冲击，避免长期作业出现主梁变形、挂接点开裂的问题。

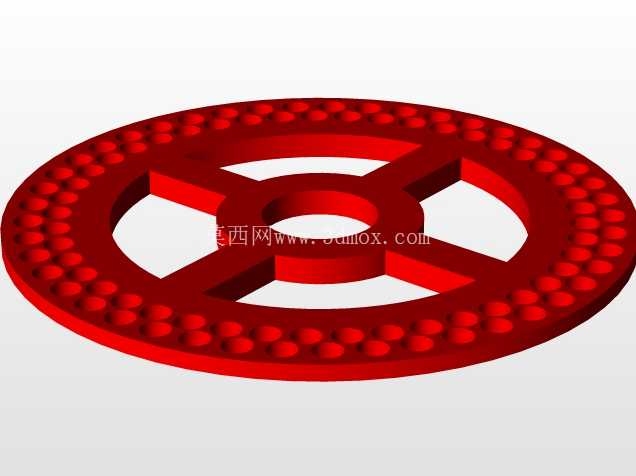

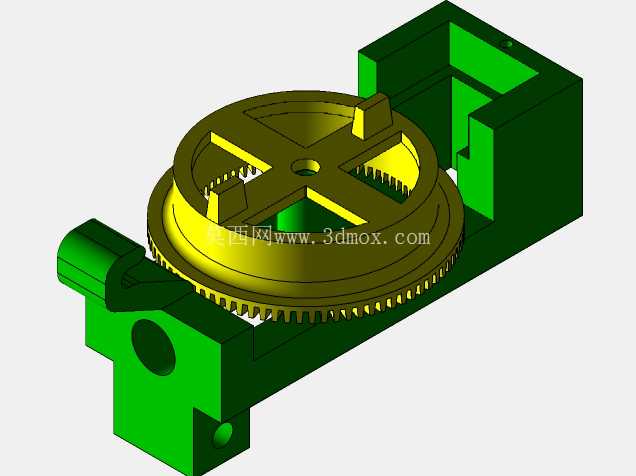

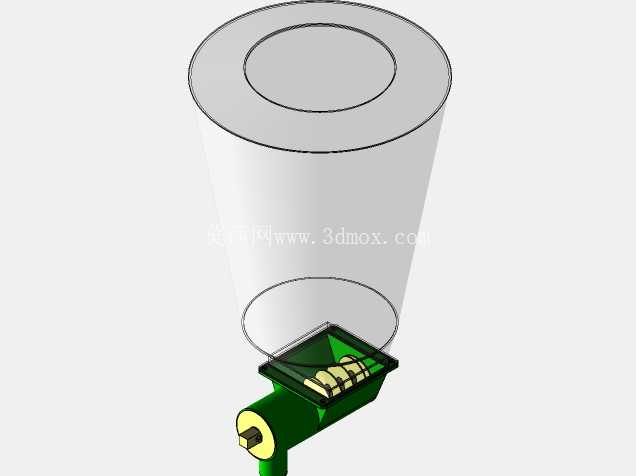

　　每个独立播种单元通过平行四连杆仿形机构与主梁连接，仿形行程预留了120mm的上下浮动空间，可适配垄高80-150mm的地块作业，保证每个播种单体的开沟深度一致性，不会因地块局部起伏出现播深过深导致种子闷芽、或是播深过浅导致种子落干的问题。排种机构采用气吸式排种器核心结构，种箱采用透明工程塑料材质，单箱容积可满足12-15亩作业的种子装载量，作业时可直接观察种箱内剩余种子量，避免漏种断条；排种器的传动通过地轮摩擦驱动实现，地轮采用橡胶包覆轮缘，轮面设计有横向防滑凸棱，作业时与地面接触的滑移率控制在3%以内，保证排种转速与作业行进速度匹配，株距误差控制在5%以内，满足精量播种的农艺要求。开沟部件采用双圆盘开沟器，圆盘直径320mm，采用65Mn钢材淬火处理，刃口硬度达到HRC45-50，可在秸秆还田地块顺利切开表层残茬，不会出现缠草、壅土问题；开沟器后方配套窄型覆土板，覆土角度可根据土壤质地调整，沙质土壤调大覆土角度增加覆土厚度，黏重土壤调小角度避免覆土过实影响出苗，覆土板之后紧跟橡胶镇压轮，镇压轮压力可通过弹簧预紧力调节，保证种子与土壤紧密接触，提升出苗率。

　　整套装置的安装边界需要注意，拖拉机后轮轮距需要调整至与播种行距匹配，避免作业时轮胎碾压已播种垄带；牵引架与拖拉机后悬挂连接后，需要将左右下拉杆的限位链调整至合适张紧度，避免作业时整机左右摆动导致行距偏移；每个播种单体的下压力调整需要根据土壤墒情匹配，墒情较好的地块下压力调至80-100N即可，墒情偏干、土壤硬度较高的地块可将下压力调至120-150N，保证开沟深度达到农艺要求的30-50mm。

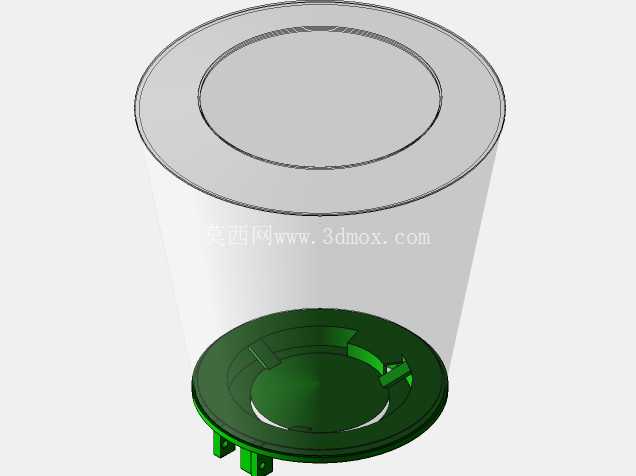

　　从作业适配性来看，该装置可通过增减播种单体数量调整作业幅宽，最小2行配置适配小地块零散作业，最大6行配置适配50马力以上拖拉机的连片作业，单体之间的行距可通过U型螺栓在主梁上滑动调整，调整范围在400-700mm之间，可适配玉米、大豆、高粱等多种旱作作物的播种行距要求。传动系统的地轮安装位置位于每个播种单体的侧方，避免作业时落土覆盖轮面导致传动打滑，地轮轴承采用密封式深沟球轴承，注油周期可达100作业小时，减少日常维护频次。种箱与排种器的连接采用快拆卡扣结构，换种时无需工具即可拆卸种箱清理剩余种子，不同作物的排种盘可快速更换，换茬作业的调试时间可控制在30分钟以内，提升跨作物作业的适配效率。整机的运输状态可通过拖拉机提升臂将整机抬起，离地间隙可达300mm以上，满足田间道路转移的通过性要求，长距离转移时可将两侧的播种单体向内折叠，减少整机宽度，满足乡村道路的通行限宽要求。
