压电式插针蜂鸣器结构三维建模

在工业控制终端、家电主控板、车载提示模块、安防报警装置的电路设计环节，插针式蜂鸣器是板载提示发声的核心元器件，这类器件不需要额外的音频放大电路，仅靠主控IO口输出的脉冲信号就能驱动发声，是小空间板卡设计里最常用的声讯提示部件。做这类元器件的三维建模时，首先要对齐PCB布局的安装边界，不能只做外观示意，要把插针的位置公差、引脚伸出长度、本体与周边元件的安全间隙都考虑进去，很多新手建模时容易忽略引脚的焊盘占用空间，导致后期PCB Layout时蜂鸣器和周边电容、接插件出现干涉，打样后无法正常插装。

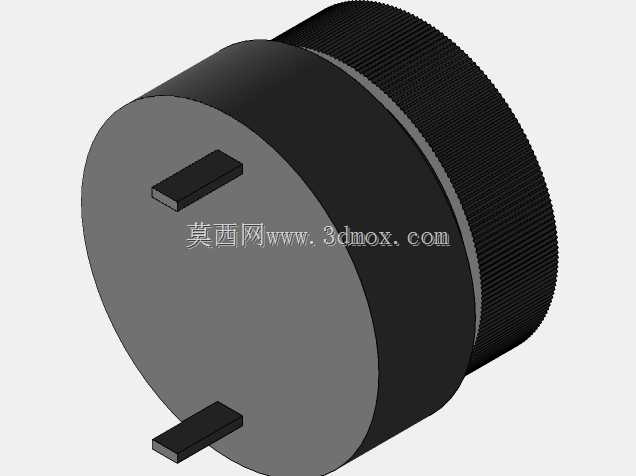

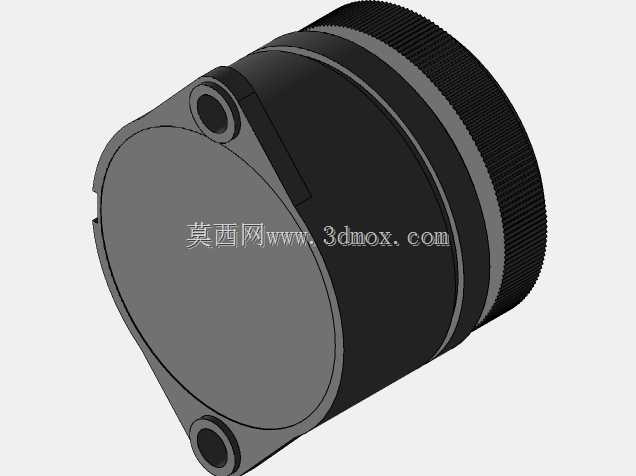

这个蜂鸣器采用圆柱型本体设计，侧面做了细密的滚花纹理，不是为了外观装饰，而是生产环节自动插件机的夹取定位结构，插件机的夹爪可以通过滚花的摩擦力稳定抓取器件，避免插装时出现偏转、浮高的问题。本体的两个插针采用平行直插布局，引脚间距符合通用板载接插件的标准间距，不需要定制焊盘，能直接适配市面上多数通用PCB的孔位设计，引脚的截面做了扁位处理，插装时可以增加焊锡的附着面积，提升焊接后的抗拉力，避免设备在振动工况下出现引脚脱焊的问题。

从功能特性来看，这类无源压电蜂鸣器的谐振腔设计在圆柱本体内部，建模时要注意本体的厚度尺寸，因为谐振腔的深度直接影响发声的谐振频率，如果建模时随意压缩本体厚度，会导致实际生产出来的器件发声频率偏移，无法达到设计的声压级要求。本体的端面是发声面，安装时要注意这个面不能紧贴PCB或者壳体结构，需要预留至少1mm的出声间隙，不然会把发声孔堵死，导致声压大幅下降，起不到提示作用。很多结构工程师在做壳体设计时，会在蜂鸣器对应的壳体位置开出声孔，出声孔的总面积不能小于蜂鸣器发声面面积的15%，不然也会影响发声效果。

在实际选型应用中，这类蜂鸣器多用于不需要高保真音质的提示场景，比如设备开机提示、故障报警、按键反馈音，相比贴片式蜂鸣器，直插式的结构抗振动性能更好，在工业设备、车载电器这类有持续振动的工况下，焊接可靠性更高，不容易出现掉件的问题。建模时还要考虑器件的安装高度，从PCB板面到蜂鸣器本体顶部的高度要控制在板卡的整体限高范围内，比如很多超薄家电的主控板限高是10mm，选型时就要对应选本体高度匹配的型号，不能只看引脚间距符合要求就直接选用。

设计建模过程中，滚花特征的处理不需要把每一个滚花齿都做实体特征，那样会大幅增加模型的面数，拖慢整体装配体的运行速度，通常用纹理贴图或者简化的阵列特征做示意即可，只要把滚花段的外径尺寸做准确，就能满足装配干涉检查的需求。两个插针的长度要分两部分考虑，一部分是插入PCB焊盘的长度，通常控制在1.5-2mm，伸出PCB背面的长度不能超过2mm，避免剪脚时残留过长导致和其他线路短路；另一部分是本体内部的引脚长度，这部分和内部压电片的连接点位置对应，建模时不需要做内部的压电片细节，只要保证外部的安装尺寸准确即可。

在不同的应用场景下，这类蜂鸣器的安装方式也有区别，除了直接插装焊接在PCB上，有些设备会把蜂鸣器固定在壳体上，通过引线连接到PCB，这时候就要注意本体的外径尺寸，和壳体上的安装卡槽做过盈配合，过盈量控制在0.1-0.2mm即可，过大会压坏本体的塑料外壳，过小会在振动时出现松动，产生异响。建模时要把本体的公差考虑进去，塑料件的成型公差通常在±0.05mm，设计卡槽尺寸时要预留出公差范围，保证批量生产时的装配良率。

很多刚入行的结构工程师在做板卡装配时，容易忽略蜂鸣器的极性，这类插针蜂鸣器通常会在本体端面标注正负极，建模时可以在对应位置做简单的极性标识，方便后期生产时的插件检查，避免插反导致蜂鸣器无法正常发声。另外，蜂鸣器的工作温度范围通常在-20℃到70℃，如果是用在户外设备或者高温工况的设备里，选型时要对应选耐温等级更高的型号，建模时不需要体现材质的耐温参数，但要在装配时预留出高温下的本体膨胀间隙，避免高温下本体膨胀挤压周边元件。
