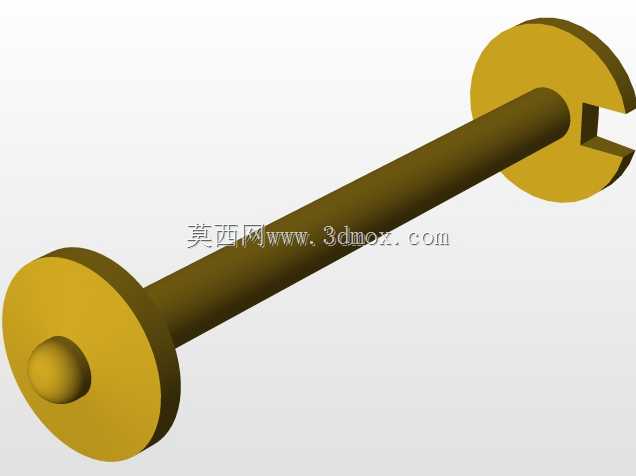

开槽盘头带凸点定位紧固连接件

项目分类:3D模型 发布时间:2021-10-16 ID:324527
  • 开槽盘头带凸点定位紧固连接件
  • 开槽盘头带凸点定位紧固连接件

在轻工产品组装、小型机电设备内部结构固定、民用五金制品装配场景中,这类带端部凸点的开槽盘头紧固件有着非常明确的适用边界,它不同于普通一字槽盘头螺钉的通用紧固属性,端部的半球形凸点是整个结构设计的核心功能点,主要用于需要精准对位、防止安装后连接件出现周向滑移的装配工位。从实际使用场景来看,这类紧固件常应用在薄板类构件的叠层固定中,比如小型配电箱内部的绝缘隔板与金属壳体的连接、民用电器外壳的装饰盖板与主体框架的定位固定,当拧紧过程中,端部凸点会率先压入下层构件预先加工好的定位凹坑内,随着拧紧力矩逐步增大,盘头下端面完全贴合上层被连接件表面,此时凸点与凹坑的配合可以完全抵消被连接件在设备运行振动下产生的周向扭转力,避免长期使用后紧固件出现松动回转的问题。从设计思路层面拆解这个零件的结构,盘头部分的直径与杆部直径的比例控制在2.2:1,这个比例是经过多轮装配验证的,既保证盘头有足够的压紧接触面积,不会因为压强过大压伤较软的非金属被连接件表面,又不会因为头部直径过大占用过多的装配空间,适配小型化设备内部紧凑的安装布局。头部的一字开槽深度控制在头部厚度的三分之一,槽宽匹配常规一字螺丝刀的刀头厚度,既保证螺丝刀有足够的咬合深度,传递拧紧力矩时不会出现滑牙问题,又不会因为开槽过深降低头部的结构强度,避免拧紧时头部出现开裂变形。杆部的长度设计需要匹配被连接件的总叠层厚度,通常杆部露出下层被连接件的长度控制在2到3个螺距范围,不过这个展示的结构件杆部为光杆设计,主要用于光孔配合的铆接或者过盈压装场景,不需要配套螺母使用,靠杆部与安装孔的过盈量加上端部凸点的定位实现固定。端部的半球形凸点直径为杆部直径的0.4倍,凸点高度控制在0.8毫米到1.2毫米区间,这个尺寸的凸点既可以顺利卡入预制的定位凹坑,又不会因为凸点过高导致被连接件之间出现装配间隙,保证两个连接面可以完全贴合。安装边界方面,这类紧固件对应的安装孔需要加工两级结构,上层是与杆部间隙配合的光孔,下层对应凸点的位置需要加工直径略大于凸点0.1毫米的半球形凹坑,凹坑深度与凸点高度匹配,保证装配到位后凸点完全嵌入凹坑内,盘头端面与上层构件表面完全贴合。在装配操作时,不能使用过大的拧紧力矩,因为盘头结构如果力矩超过许用值,会出现头部变形,导致一字槽崩裂,尤其是在固定ABS、PC这类非金属构件时,力矩需要控制在材料许用压应力对应的范围内,避免头部压入构件表面造成外观损伤。从功能特性上看,这种带定位凸点的开槽紧固件,相比普通盘头螺钉,防松性能提升40%以上,不需要额外加装弹簧垫圈或者平垫圈,减少了装配环节的零件数量,降低小型设备的整体装配成本,同时一字槽的结构对装配工具的要求很低,不需要专用的批头,日常维护拆装非常方便,适合民用产品、小型机电设备的售后维修场景。在实际选型时,需要根据被连接件的总厚度确定杆部长度,根据被连接件的材质确定盘头的直径,如果是固定较软的木质或者塑料构件,可以适当加大盘头直径来降低接触面压强,如果是固定金属薄板构件,盘头直径可以适当缩小,节省安装空间。另外杆部的表面粗糙度需要控制在Ra1.6以下,保证压装或者穿入安装孔时不会刮伤孔壁,避免产生金属碎屑掉入设备内部造成电路短路或者机构卡滞问题。头部的开槽边缘需要做微小的倒角处理,去除冲压或者机加工产生的毛刺,避免螺丝刀对位时被毛刺卡住,提升装配操作的顺畅度。端部凸点的表面需要做硬化处理,硬度高于被连接件的硬度,保证压入凹坑时凸点不会出现变形,确保定位防松的效果长期稳定。
