直插式WiFi无线通讯模块结构设计

做嵌入式设备结构设计的工程师大多碰到过无线模块选型适配的问题，这类直插式WiFi模块是工业控制、智能家居、小型物联网终端里最常用的信号传输部件，很多时候整机的无线通讯稳定性、结构装配便捷性，都和模块本身的结构设计直接挂钩。从实际应用场景来看，这类模块大多用在空间紧凑的主控板上，不需要额外的射频转接电路，直接通过排针插焊在PCB对应焊盘上就能完成硬件连接，相比贴片式模块，它的后期维护更换成本更低，不需要专业的热风焊台，普通电烙铁就能完成拆换，很适合小批量试制的设备、需要后期升级通讯功能的存量设备改造场景。

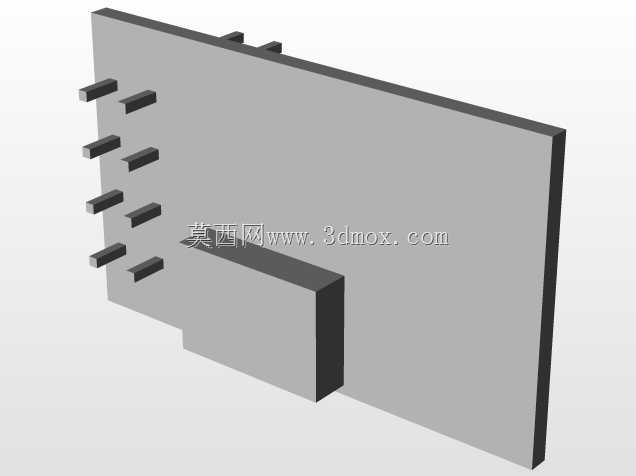

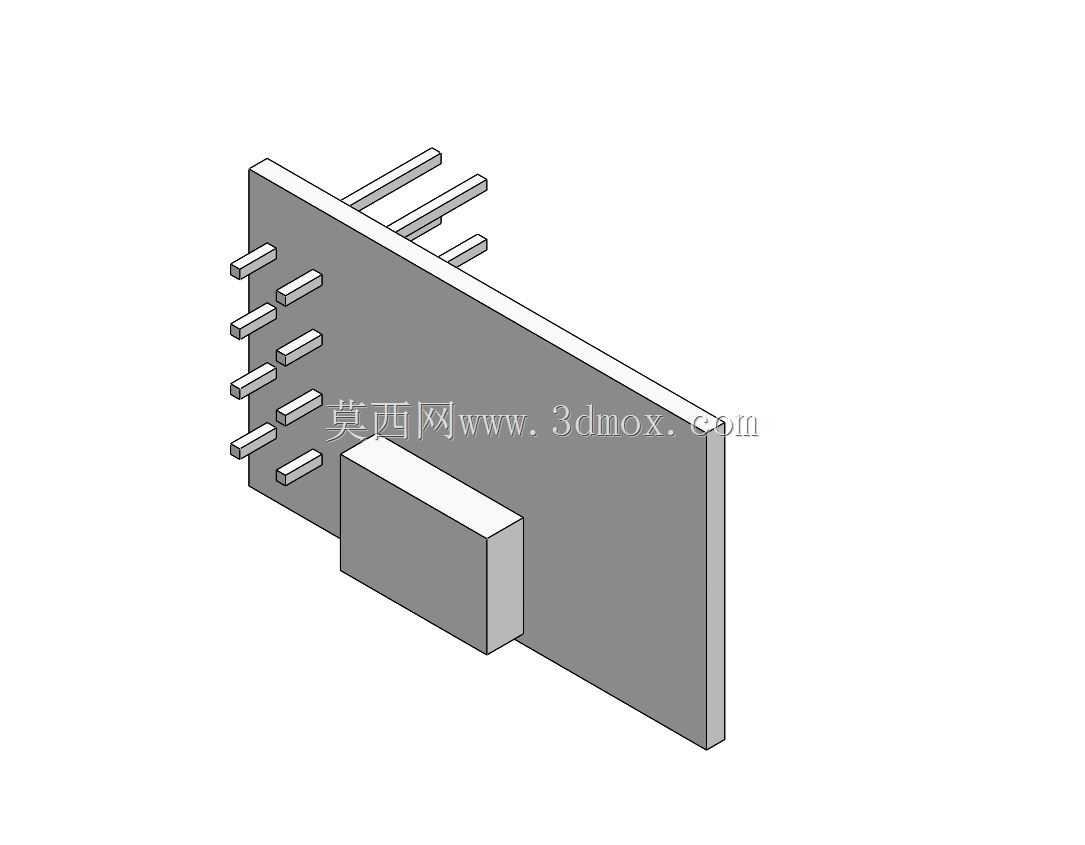

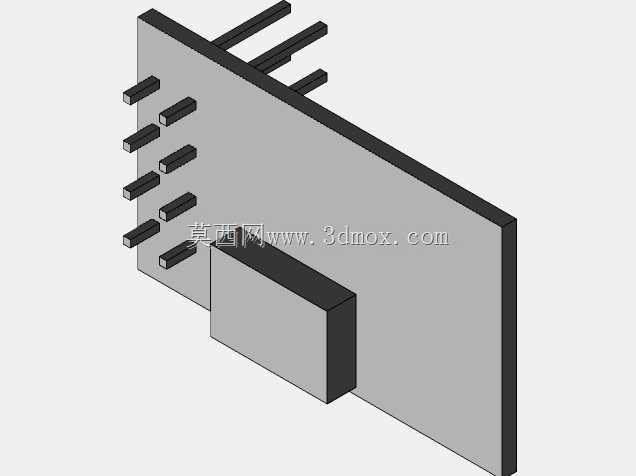

从功能特性上看，这个模块的结构分成两个核心部分，一部分是后方的屏蔽罩主体，另一部分是侧方伸出的两排直插排针，还有突出于屏蔽罩侧面的射频匹配电路区块。屏蔽罩采用一体化弯折的金属壳体设计，直接罩住内部的射频芯片、外围匹配电路，一方面可以隔绝板上其他高速电路比如开关电源、电机驱动电路的电磁干扰，避免无线信号出现丢包、延迟的问题，另一方面也能把模块自身的射频辐射约束在屏蔽范围内，不会对板上其他敏感的模拟采样电路造成串扰，这在工业传感类设备里尤其重要，很多模拟量采集设备如果无线模块屏蔽不到位，采集到的传感器数据会出现明显的工频杂波，很难通过后期软件滤波完全消除。

设计思路上，这个模块采用了非对称的结构布局，排针全部布置在屏蔽罩的其中一个长边侧，一共8根直插引脚，分成两排等距排列，引脚间距采用标准的2.54mm排针间距，这个尺寸是通用PCB设计里最常用的接插件间距，不需要做特殊的封装定制，直接调用标准库的2.54mm排针封装就能完成PCB Layout，能大幅减少硬件设计的重复工作量。突出于屏蔽罩侧面的方块区块是射频前端的匹配电路区域，这个位置特意避开了排针的安装区域，一方面是让射频走线尽可能短，减少信号传输路径上的损耗，另一方面也避免焊接排针的时候，焊锡的热量直接传导到射频芯片区域，造成芯片虚焊或者性能衰减。

从外形尺寸和安装边界来看，模块的屏蔽罩主体采用薄金属板弯折成型，整体厚度控制在3mm以内，屏蔽罩的边缘做了微小的折边处理，在贴装到PCB上之后，折边可以和PCB上预留的屏蔽焊盘接触，形成完整的接地屏蔽回路，不需要额外做固定结构，靠焊盘的焊接力就能完成模块的机械固定。排针的伸出长度设计为标准的6mm，这个长度刚好可以穿过1.6mm厚度的标准PCB，在PCB背面留出足够的焊锡浸润长度，同时不会因为引脚过长造成背面元件的干涉，在做整机结构堆叠的时候，模块安装完成后，屏蔽罩顶面距离PCB板面的高度不到10mm，只需要在结构外壳上预留10mm的净空高度就能完成装配，不会占用过多的整机内部空间，很适合手持式检测设备、小型传感终端这类对内部空间要求严苛的产品。

实际选型装配的时候需要注意，模块的射频区块方向要尽量远离板上的金属结构件，避免金属遮挡造成无线信号衰减，排针焊接时要注意焊接温度不要超过350℃，焊接时间控制在3秒以内，避免高温传导到模块内部造成元器件损坏。另外因为是直插式结构，在有强烈振动的应用场景比如工程机械车载设备、大型工业机床的配套终端上，最好在模块屏蔽罩和PCB之间点少量的硅橡胶进行加固，避免长期振动造成排针焊盘开裂，影响通讯的可靠性。这类模块的结构设计没有多余的冗余结构，所有的外形尺寸、引脚布局都是围绕通用适配、可靠屏蔽、便捷装配三个核心需求展开，没有为了外观做多余的造型处理，完全是面向工业应用的功能性设计，不管是做新设备的硬件开发，还是做现有设备的三维结构虚拟装配验证，这个模型都能准确还原实际模块的安装边界，避免结构设计阶段出现干涉问题，减少后期打样的修改次数。
