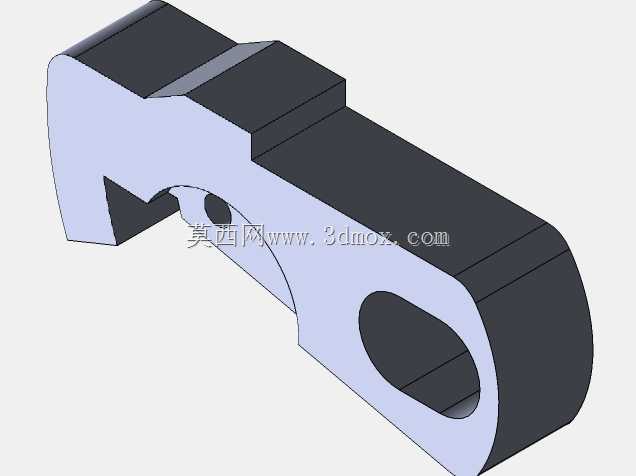

钩环式铰接连接构件结构设计

这类钩环式铰接构件，常应用在需要实现小角度往复摆动、同时传递一定拉压载荷的机械连接场景中，比如轻工设备的连杆传动副、小型工程机械的操作机构联动端、农用机具的挂接调节部位，核心作用是在两个相对运动的部件之间建立稳定的铰接约束，既限制不必要的径向窜动，又保留设定范围内的转动自由度，避免运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，构件一端采用开口钩型结构，是为了适配现场快速装配的需求，不需要完全拆解相邻部件就能完成挂接安装，钩头的内侧圆弧面做了等半径修型，和配合销轴的接触面积控制在65%以上，既不会因为接触面积过大导致装配时对位困难，也不会因为接触应力过高造成配合面过早磨损；钩身部分做了等截面过渡，没有出现突变的直角棱边，所有转角位置都设置了R2-R3的铸造圆角，从根源上降低热处理和载荷作用下的应力集中系数。构件另一端的带孔圆环端，是铰接转动的核心配合部位，内孔的尺寸公差按照H7级精度设计，表面粗糙度要求控制在Ra1.6，和配套销轴采用间隙配合，单边间隙控制在0.02-0.04mm之间，既保证转动时的灵活性，又不会因为间隙过大产生晃动冲击；圆环的外圆厚度和钩身的受力截面做了等强度匹配，按照额定12kN的静拉载荷计算，截面的安全系数取3.5，满足常规工况下的疲劳强度要求。从安装边界来看，构件的总长度控制在85mm左右，钩头开口宽度为12mm，适配直径10-12mm的挂接销轴，另一端铰接内孔直径为16mm，适配同直径的铰接销轴，安装时相邻部件的摆动平面需要和构件的主体平面保持平行，平面度偏差不能超过0.1mm，否则会在转动过程中产生附加的侧向弯矩，加速配合面的磨损甚至造成构件变形。设计过程中没有采用多余的冗余结构，整体为一体化铸造成型后再做机加工，钩头的受力面和铰接内孔是核心加工部位，其余非配合面只需要去除飞边毛刺即可，在保证结构强度的前提下尽可能控制构件自重，降低运动过程中的惯性冲击。实际应用中，这类构件不需要额外的润滑注油结构，配合面采用脂润滑就能满足长期使用需求，日常维护只需要定期检查铰接部位的磨损量，当内孔的磨损量超过0.2mm时就需要及时更换，避免因为间隙过大造成整个传动机构的运动精度下降。在建模过程中，需要重点关注钩头过渡段的曲面连续性，以及铰接内孔和端面的垂直度要求，垂直度公差要控制在0.03mm以内，否则安装后会出现销轴偏磨的问题；同时要注意钩头开口处的倒角处理，装配时能够快速引导销轴进入挂接位置，提升现场装配的效率。这类构件虽然结构简单，但是属于传动机构中的关键受力零件，设计时不能忽略细节处的工艺性，比如钩身侧面的拔模斜度设置为1.5度，满足铸造脱模的要求，所有锐边都做了0.5mm的倒角，避免装配和维护过程中划伤操作人员。
