带安装孔圆柱式开关灯座结构设计

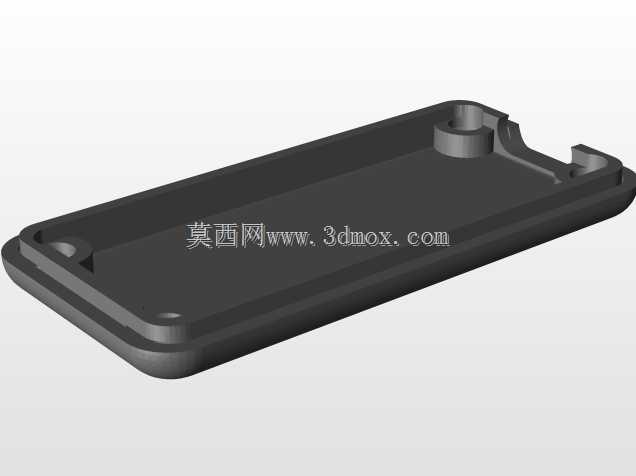

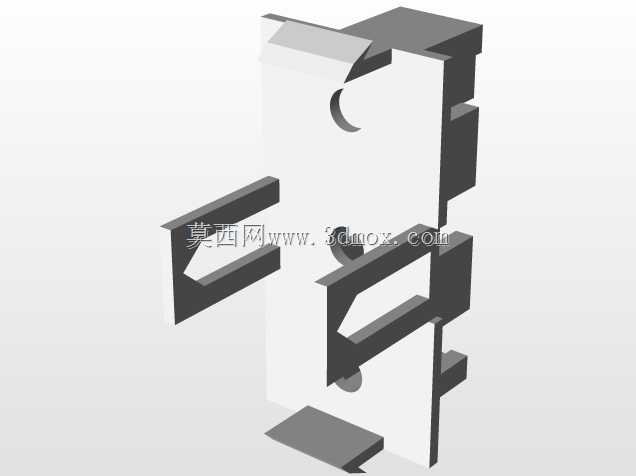

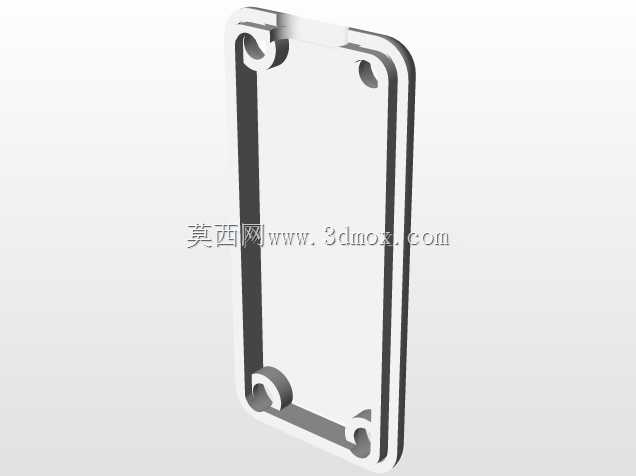

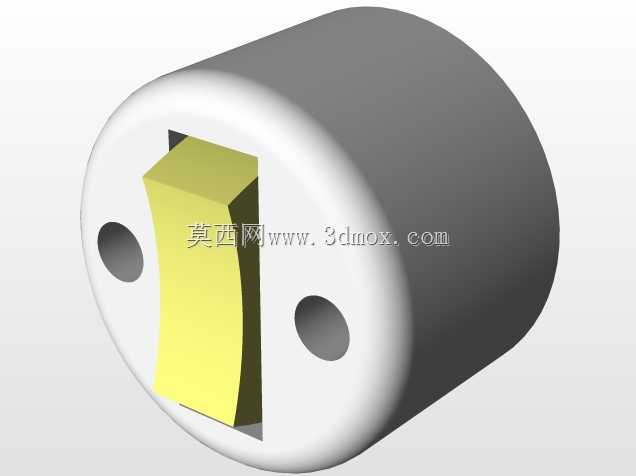

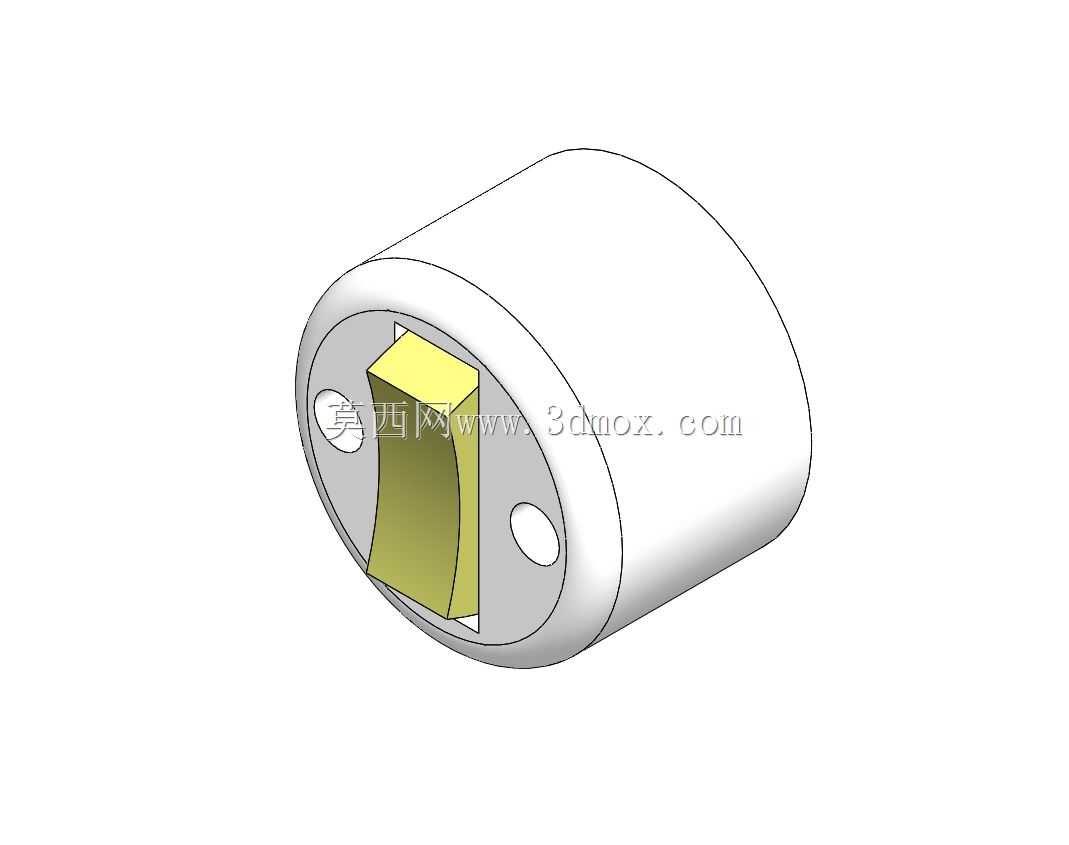

在小型照明设备、低压电控指示模块的配套结构设计中，这类圆柱式灯座开关组件是用量极大的基础配套件，常见于机床操作面板局部照明、小型设备状态指示灯、便携照明器具的接电与开关集成部位，核心作用是完成光源的固定、电路通断控制以及与设备基体的可靠安装，避免接电部位裸露带来的安全隐患，同时简化装配流程。从结构设计逻辑来看，整体采用圆柱型外壳是为了适配设备面板上的圆形开孔安装需求，这类开孔在钣金加工、注塑面板加工中工艺性最好，不需要额外做异形孔加工，能有效降低面板加工的成本与公差控制难度。外壳端面预留的两个对称通孔是安装固定位，装配时可以通过自攻螺丝或者小规格螺栓从端面穿入，直接将整个组件锁紧在设备面板的内侧，不需要额外设计卡扣结构，对于厚度在1-3mm的钣金面板、注塑面板都有很好的适配性，安装后不会出现转动松脱的问题。内部的异形插接槽是专门匹配对应规格的开关触片与灯珠接电端设计的，槽型的弧度与接电铜片的弯折弧度完全贴合，装配时铜片可以直接顺着槽位滑入到位，不需要额外打胶或者做二次固定，槽体两侧的限位边可以限制铜片在径向的窜动，避免设备运行过程中因为振动导致接电端移位、接触不良的问题。设计时需要重点控制的尺寸边界包括外壳的外径尺寸，要匹配常规面板开孔的公差范围，通常外径比开孔直径小0.1-0.2mm，保证装配时可以顺利推入开孔，同时不会因为间隙过大出现晃动；外壳的轴向长度要根据面板内侧的预留空间确定，不能超出设备内部的走线空间，避免和内部其他线束、结构件产生干涉；端面上两个安装孔的中心距要和面板上预加工的安装孔中心距保持一致，公差控制在±0.05mm以内，避免装配时螺丝无法顺利穿入；内部插接槽的尺寸要和接电铜片的尺寸做过渡配合，既不能过紧导致装配时铜片压弯变形，也不能过松导致铜片松脱接触不良。从实际使用场景来看，这类结构不需要额外设计防护外壳，自身的圆柱壳体就可以起到绝缘防护的作用，外壳材质通常选用阻燃ABS或者PA66材质，具备一定的绝缘性能与耐温性能，在光源长期工作产生的温升环境下不会出现变形、软化的问题。端面的开口部位是光源的伸出位，光源装入后发光面刚好和外壳端面齐平或者略微突出，保证光线可以顺利向外投射，不会被外壳遮挡照明或者指示的范围。在做三维建模的时候，需要重点校验内部槽体与接电部件的干涉情况，模拟装配过程中铜片滑入的路径是否存在卡滞点，同时要验证安装孔的深度是否足够，螺丝锁紧后会不会顶到内部的接电部件，造成短路或者部件损坏。另外，外壳的外圆面不需要做额外的防滑结构，因为是通过端面螺丝固定，不需要靠外圆与开孔的过盈配合来防转，这样可以降低外圆面的加工精度要求，注塑生产时脱模也更加顺畅，减少生产过程中的不良率。这类结构的设计核心是在满足接电、开关、安装功能的前提下，尽可能简化结构形态，减少不必要的特征，既可以降低模具加工的复杂度，也能提升装配效率，适合大批量生产的配套需求，在各类小型电控设备、便携照明产品、机床局部照明模块中都能适配使用，不需要针对特定设备做大幅度的结构修改，通用性较强。
