RDK型面铣刀盘机械加工刀具结构

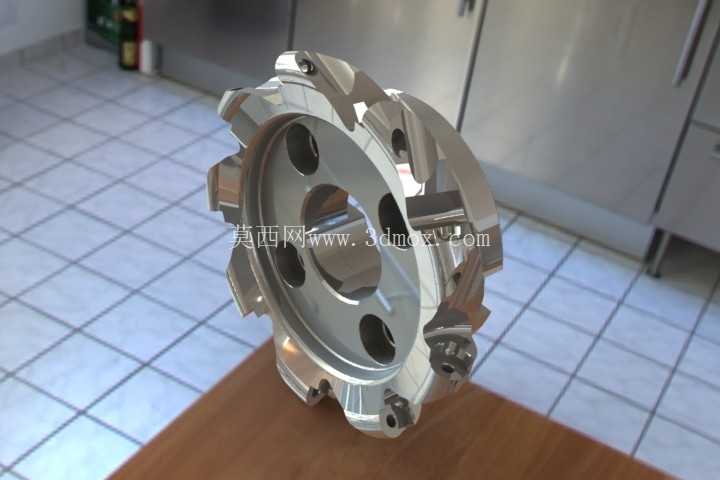

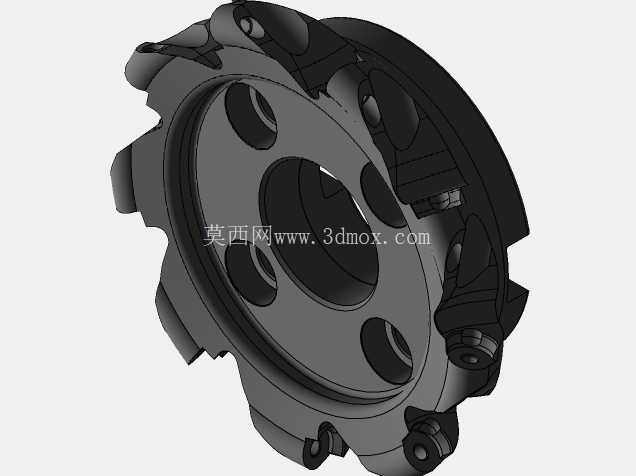

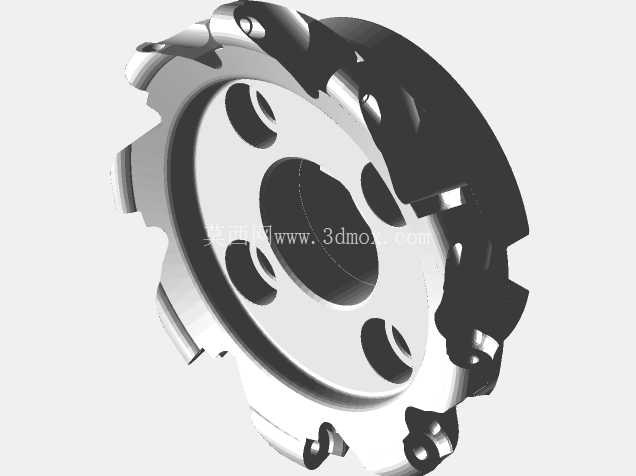

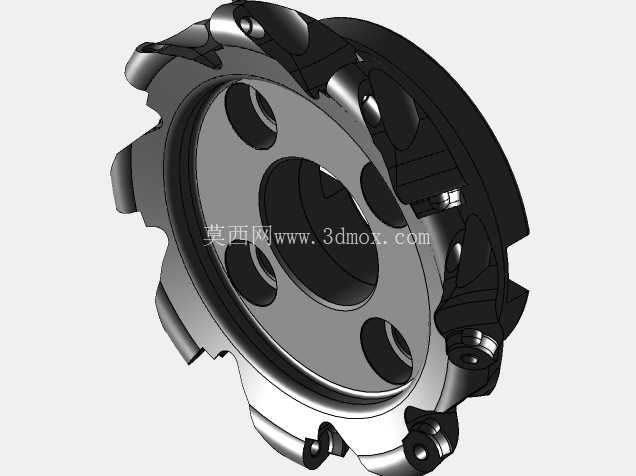

　　从结构设计逻辑来看，刀盘中心设置标准的主轴安装孔，孔内带有定位键槽，可与机床主轴端面的传动键精准配合，传递主轴输出的切削扭矩，安装端面的平面度公差控制在0.01mm以内，保证刀盘装夹后端面跳动量满足加工要求，避免加工时出现震刀、接刀痕过深的问题。刀盘周向的刀座采用偏心锁紧结构，刀片装入定位槽后，通过锁紧螺钉即可将刀片压紧在定位面上，每个刀位的刀片安装角度经过精准计算，主偏角适配大面铣削的切削受力方向，可有效降低切削过程中的径向抗力，减少主轴轴承的轴向载荷，延长机床主轴的使用寿命。这款RDK结构的面铣刀盘，主要应用在普通立式铣床、龙门加工中心、数控镗铣床的金属平面铣削工序中，针对碳钢、合金钢、铸铁类工件的大面开粗、半精铣工序适配性极强，在模具钢料开粗、焊接结构件飞面、箱体零件结合面加工场景里十分常见。刀盘整体采用圆形盘式结构，周向均匀分布多组刀座安装位，可搭配对应规格的可转位硬质合金刀片，单刃磨损后仅需转位或更换刀片即可继续加工，无需整体修磨刀体，能大幅降低生产现场的刀具辅材消耗，减少换刀停机的等待时长。

　　刀盘本体上均匀分布的多个减重孔，并非单纯为了减少材料消耗，更重要的是在刀盘高速旋转时平衡周向质量，降低动不平衡量，避免高转速切削时出现刀盘震颤，同时减重孔也可作为切削过程中的排屑通道，让带状切屑能够顺着孔位快速脱离加工区域，减少切屑缠绕刀体、刮伤已加工表面的概率。从安装边界尺寸来看，这类刀盘的外径覆盖常用的φ63到φ200规格区间，中心安装孔适配常见的铣床主轴接口，安装时需保证刀盘端面与主轴端面完全贴合，无铁屑、杂物垫在结合面之间，锁紧拉杆的扭矩需符合对应机床的规范要求，避免高速旋转时刀盘飞出引发安全事故。

　　刀盘的刀座定位面经过高频淬火处理，硬度达到HRC55以上，可承受刀片传递的切削冲击力，长期使用也不会出现定位面塌陷、刀片移位的问题，周向每个刀位的安装精度一致性较好，更换刀片后无需重新对所有刀位进行打表调整，仅需检查刀片的径向跳动即可快速恢复加工精度。在实际加工场景中，这类刀盘搭配不同涂层的硬质合金刀片，可适配不同材质的工件加工：加工普通碳钢时选用P类涂层刀片，可承受较大的切削深度，进给效率比焊接式铣刀提升40%以上；加工铸铁类工件时选用K类涂层刀片，可有效抵抗铸铁切屑的磨粒磨损，延长刀片的连续加工时长；加工不锈钢等难加工材料时，可搭配大前角的刀片槽型，降低切削阻力，减少加工硬化层的产生。

　　刀盘的排屑槽采用大角度螺旋设计，切削过程中切屑可顺着排屑槽快速向外抛出，不会在刀体与工件之间堆积，避免二次切削损伤已加工面，同时排屑槽的边缘做了圆角钝化处理，避免应力集中导致刀盘在大冲击载荷下出现开裂问题。日常使用维护时，每次换刀需清理刀座定位面上的切屑与切削液残留，检查锁紧螺钉的螺纹是否完好，若出现螺钉滑牙、定位面磕碰损伤需及时更换对应配件，避免加工过程中刀片飞出。刀盘存放时需涂抹防锈油，放置在专用的刀具存放盒内，避免刀齿、定位面与其他硬物磕碰，影响后续的装夹精度。这类结构的铣刀盘相比整体式焊接铣刀，综合使用成本更低，加工效率更高，是机械加工车间平面铣削工序中应用最广泛的刀具类型之一，其结构设计充分考虑了现场加工的装夹便利性、排屑顺畅性、切削受力合理性，以及长期使用的维护成本，完全适配批量零件加工、模具钢料开粗、大型结构件飞面等多种加工场景的需求。
