等速万向节传动结构三维数模

在前置前驱车型的传动系统布局里，等速万向节是连接差速器输出端与车轮轮毂的核心传动部件，负责在车轮随悬架跳动、转向产生角度变化的工况下，始终保持输入轴与输出轴的角速度相等，避免普通十字轴万向节存在的转速波动问题，从根源上消除传动过程中的附加载荷、振动与异响，保障动力传递的平顺性。除乘用车领域外，这类等速万向节结构也广泛应用在需要变角度等速传动的工业设备、工程机械的传动链路中，比如部分轮式工程机械的轮边传动、特种作业设备的角度调节传动机构，只要存在两轴夹角动态变化且需要恒定转速传递扭矩的场景，都能见到这类结构的身影。

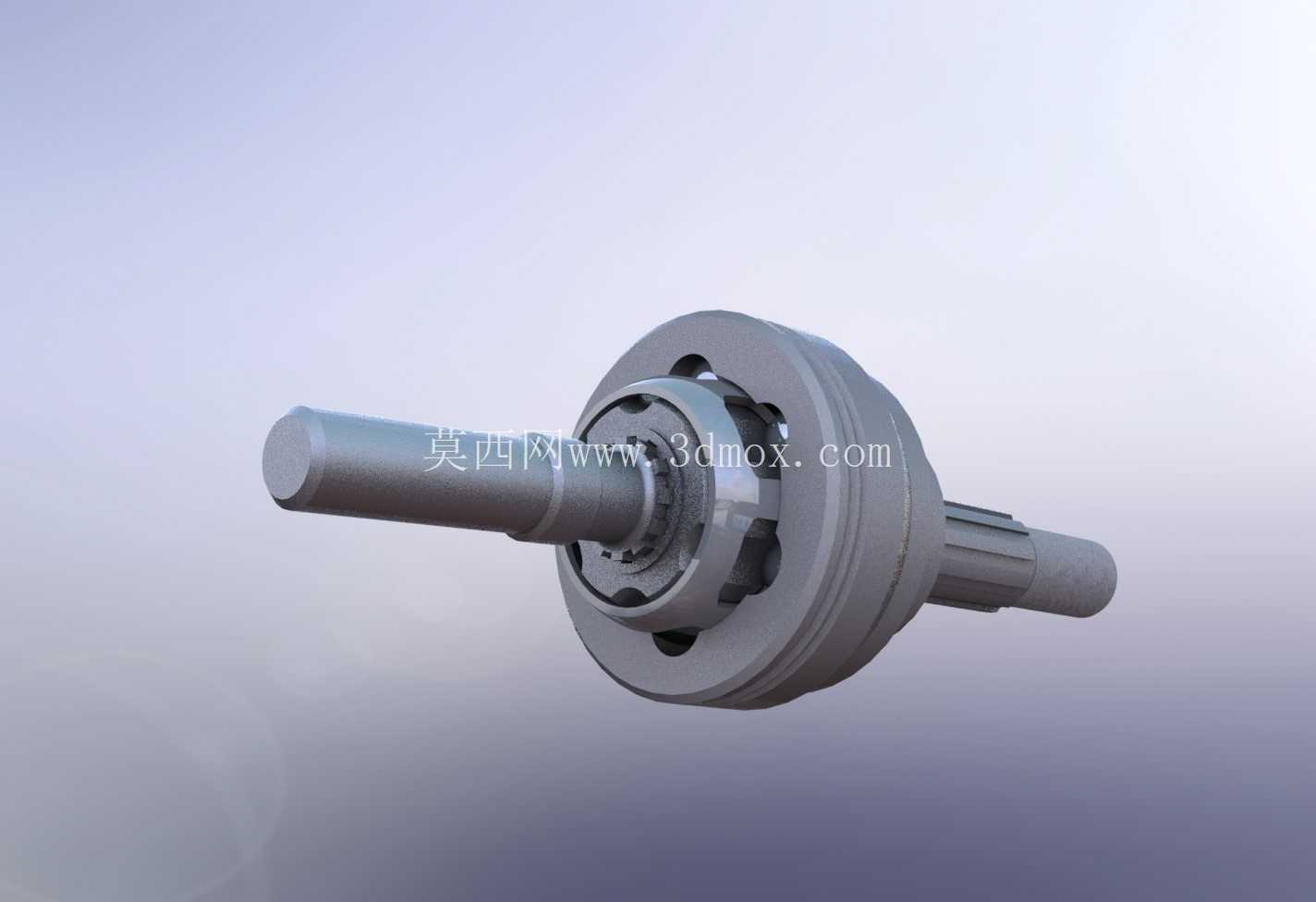

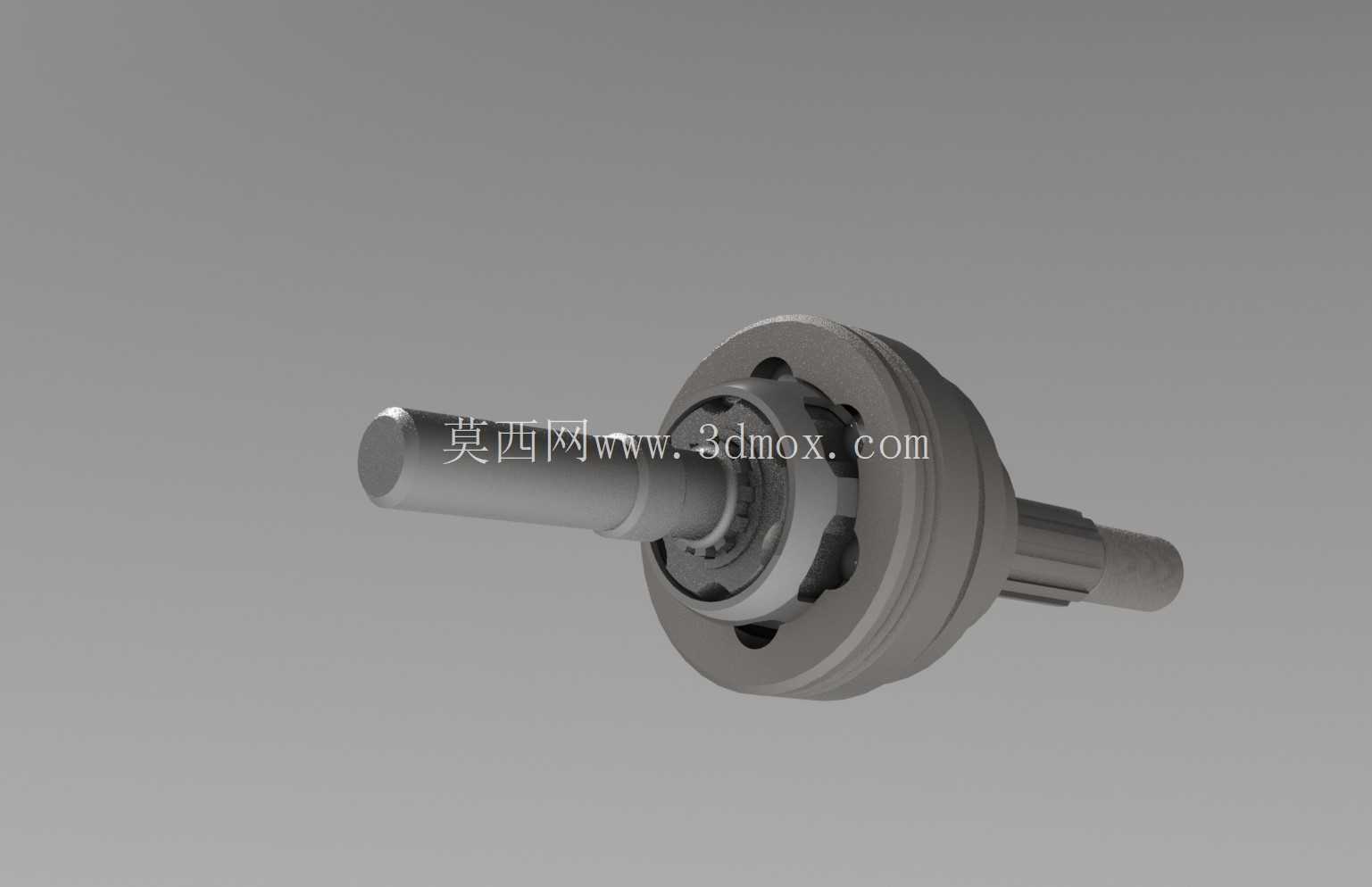

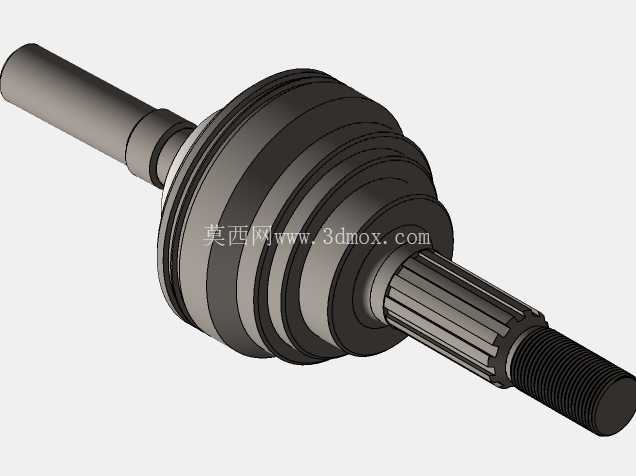

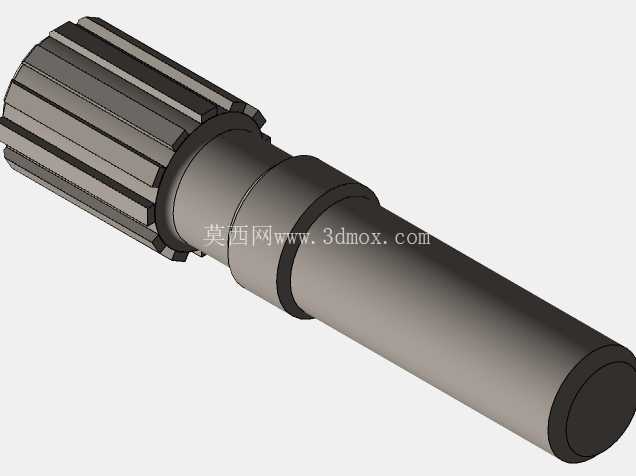

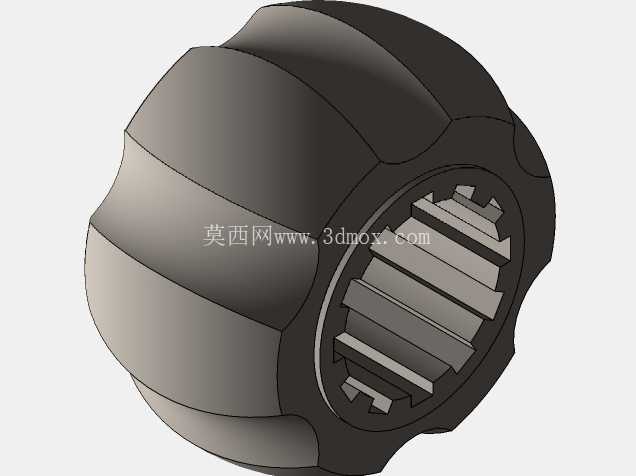

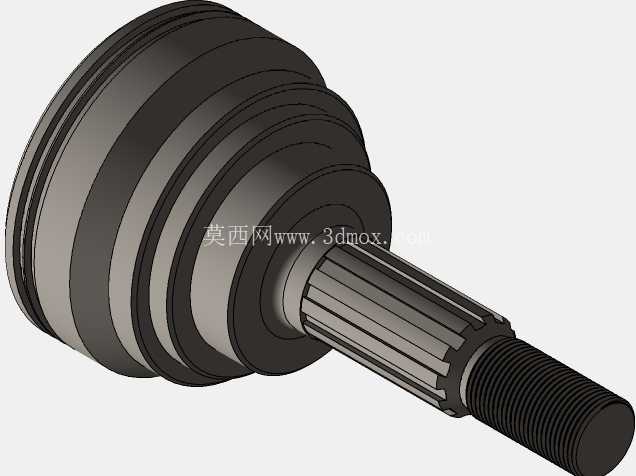

从功能特性来看，这套等速万向节的核心是通过内部钢球在滚道内的滚动，实现角度补偿过程中的等速传动，无论两轴之间的工作夹角处于设计允许范围内的任何数值，钢球都能始终处于两轴夹角的平分面上，保证输出端转速与输入端完全同步，不会出现转速差带来的传动冲击。结构上分为固定型和伸缩型两类，本次呈现的结构集成了带花键的输入轴端、万向节主体壳体内腔、保持架、钢球组以及带花键的输出轴端，其中输出端的花键轴用于和轮毂单元配合传递扭矩，输入端的轴段可根据安装需求匹配不同的连接结构，部分工况下还会在轴段上设计防尘罩的安装卡槽，避免泥沙、粉尘进入万向节内部的滚道工作面，加剧钢球与滚道的磨损。

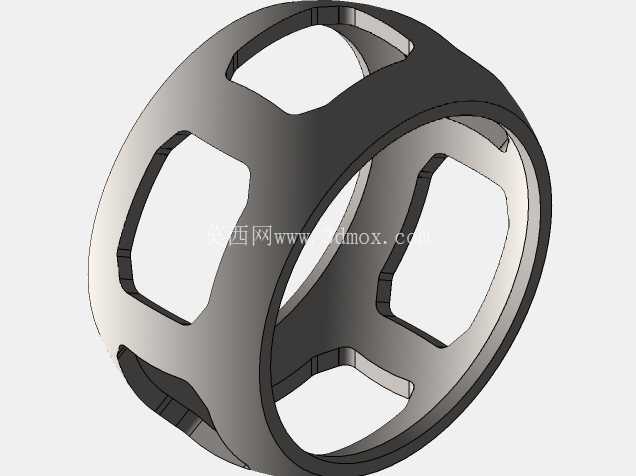

设计这类等速万向节的时候，首先要明确的是额定传递扭矩的阈值，这直接决定了钢球的数量、直径以及滚道的接触应力设计，钢球数量越多、直径越大，能承受的扭矩上限越高，但同时会带来整体结构尺寸的增大，需要在安装空间与承载能力之间做平衡。滚道的型线设计是整个结构的核心，需要保证在最大工作夹角下，钢球依然能在滚道内顺畅滚动，不会出现卡滞、点接触应力过大的问题，保持架的窗口尺寸需要和钢球直径做精准配合，间隙控制在合理范围内，既要保证钢球能灵活转动，又不能出现过大的旷量导致传动间隙过大，影响传动精度。

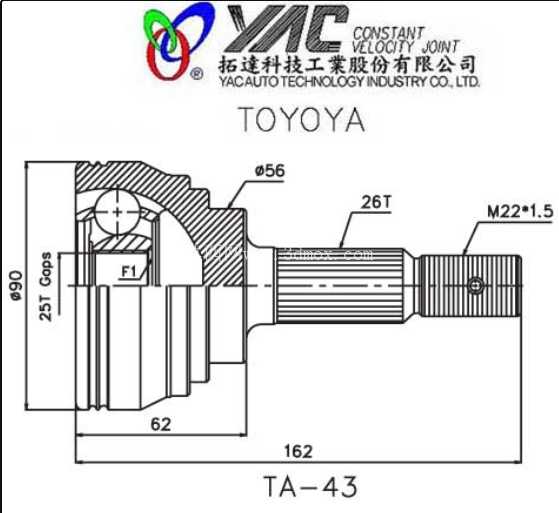

安装边界方面，这类万向节的轴向尺寸需要匹配悬架的跳动行程，伸缩型结构的滑移行程要能覆盖车轮上下跳动时带来的轴长变化，避免传动系统出现轴向顶死或者脱开的问题。径向尺寸需要考虑转向时的最大转角空间，不能和转向节、悬架摆臂等周边部件发生运动干涉，两端的花键参数需要和配合的差速器半轴齿轮、轮毂轴承单元的花键参数完全匹配，包括模数、齿数、压力角以及花键的有效配合长度，保证扭矩传递的可靠性。轴段的直径设计需要满足扭转强度要求，根据传递的最大扭矩计算轴的最小直径，同时还要考虑轴的临界转速，避免在工作转速范围内出现共振问题。

实际工程应用中，这类万向节的失效形式大多集中在滚道磨损、钢球点蚀、保持架断裂以及防尘罩破损导致的润滑脂流失，所以在设计阶段除了核心传动结构的强度校核，还要充分考虑密封结构的可靠性，防尘罩的材质通常选用耐油、耐老化的橡胶材料，卡箍的紧固力需要保证在高速旋转、泥水冲刷的工况下不会出现松脱。润滑脂的选用也需要匹配工作温度范围与接触应力，保证钢球与滚道之间始终处于良好的润滑状态，降低磨损速率，延长部件的使用寿命。在三维建模过程中，需要重点还原内部钢球与滚道的配合关系、保持架的定位结构以及花键的齿形参数，确保模型在做运动仿真时能真实模拟出等速传动的特性，验证不同夹角下的运动是否顺畅，是否存在干涉问题，为后续的工程出图、样件试制提供准确的数模依据。
